木材是一种天然材料具有节能、环保、可再生等优点，与钢筋混凝土或钢材相比，采用木材建造房屋具有能量损耗低、舒适、隔热保温和良好的抗震性能等优点受到人们的喜爱。在欧美、加拿大以及日本等地区的居民住宅中，采用木结构别墅和多层住宅占有很高的比例。

树图思维导图提供《现代木结构体系及其材料特性》在线思维导图免费制作，点击“编辑”按钮，可对《现代木结构体系及其材料特性》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：3a8d2e8ab4ced440ff5a5db742513eeb

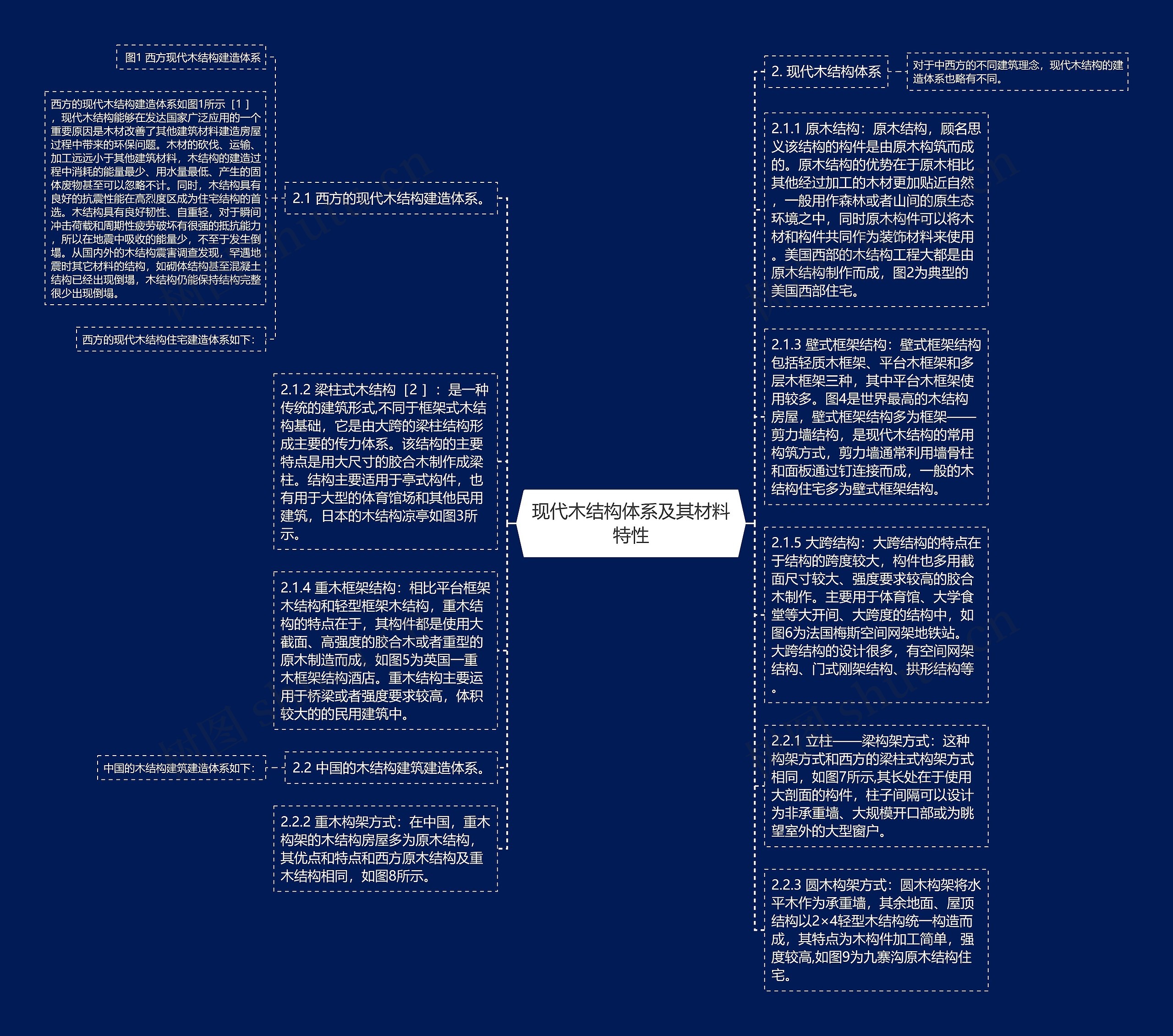

思维导图大纲

2. 现代木结构体系

对于中西方的不同建筑理念，现代木结构的建造体系也略有不同。

2.1 西方的现代木结构建造体系。

图1 西方现代木结构建造体系

西方的现代木结构建造体系如图1所示［1 ］，现代木结构能够在发达国家广泛应用的一个重要原因是木材改善了其他建筑材料建造房屋过程中带来的环保问题。木材的砍伐、运输、加工远远小于其他建筑材料，木结构的建造过程中消耗的能量最少、用水量最低、产生的固体废物甚至可以忽略不计。同时，木结构具有良好的抗震性能在高烈度区成为住宅结构的首选。木结构具有良好韧性、自重轻，对于瞬间冲击荷载和周期性疲劳破坏有很强的抵抗能力，所以在地震中吸收的能量少，不至于发生倒塌。从国内外的木结构震害调查发现，罕遇地震时其它材料的结构，如砌体结构甚至混凝土结构已经出现倒塌，木结构仍能保持结构完整很少出现倒塌。

西方的现代木结构住宅建造体系如下：

2.1.1 原木结构：原木结构，顾名思义该结构的构件是由原木构筑而成的。原木结构的优势在于原木相比其他经过加工的木材更加贴近自然，一般用作森林或者山间的原生态环境之中，同时原木构件可以将木材和构件共同作为装饰材料来使用。美国西部的木结构工程大都是由原木结构制作而成，图2为典型的美国西部住宅。

2.1.2 梁柱式木结构［2 ］：是一种传统的建筑形式,不同于框架式木结构基础，它是由大跨的梁柱结构形成主要的传力体系。该结构的主要特点是用大尺寸的胶合木制作成梁柱。结构主要适用于亭式构件，也有用于大型的体育馆场和其他民用建筑，日本的木结构凉亭如图3所示。

2.1.3 壁式框架结构：壁式框架结构包括轻质木框架、平台木框架和多层木框架三种，其中平台木框架使用较多。图4是世界最高的木结构房屋，壁式框架结构多为框架——剪力墙结构，是现代木结构的常用构筑方式，剪力墙通常利用墙骨柱和面板通过钉连接而成，一般的木结构住宅多为壁式框架结构。

2.1.4 重木框架结构：相比平台框架木结构和轻型框架木结构，重木结构的特点在于，其构件都是使用大截面、高强度的胶合木或者重型的原木制造而成，如图5为英国一重木框架结构酒店。重木结构主要运用于桥梁或者强度要求较高，体积较大的的民用建筑中。

2.1.5 大跨结构：大跨结构的特点在于结构的跨度较大，构件也多用截面尺寸较大、强度要求较高的胶合木制作。主要用于体育馆、大学食堂等大开间、大跨度的结构中，如图6为法国梅斯空间网架地铁站。大跨结构的设计很多，有空间网架结构、门式刚架结构、拱形结构等。
