1. 引言?

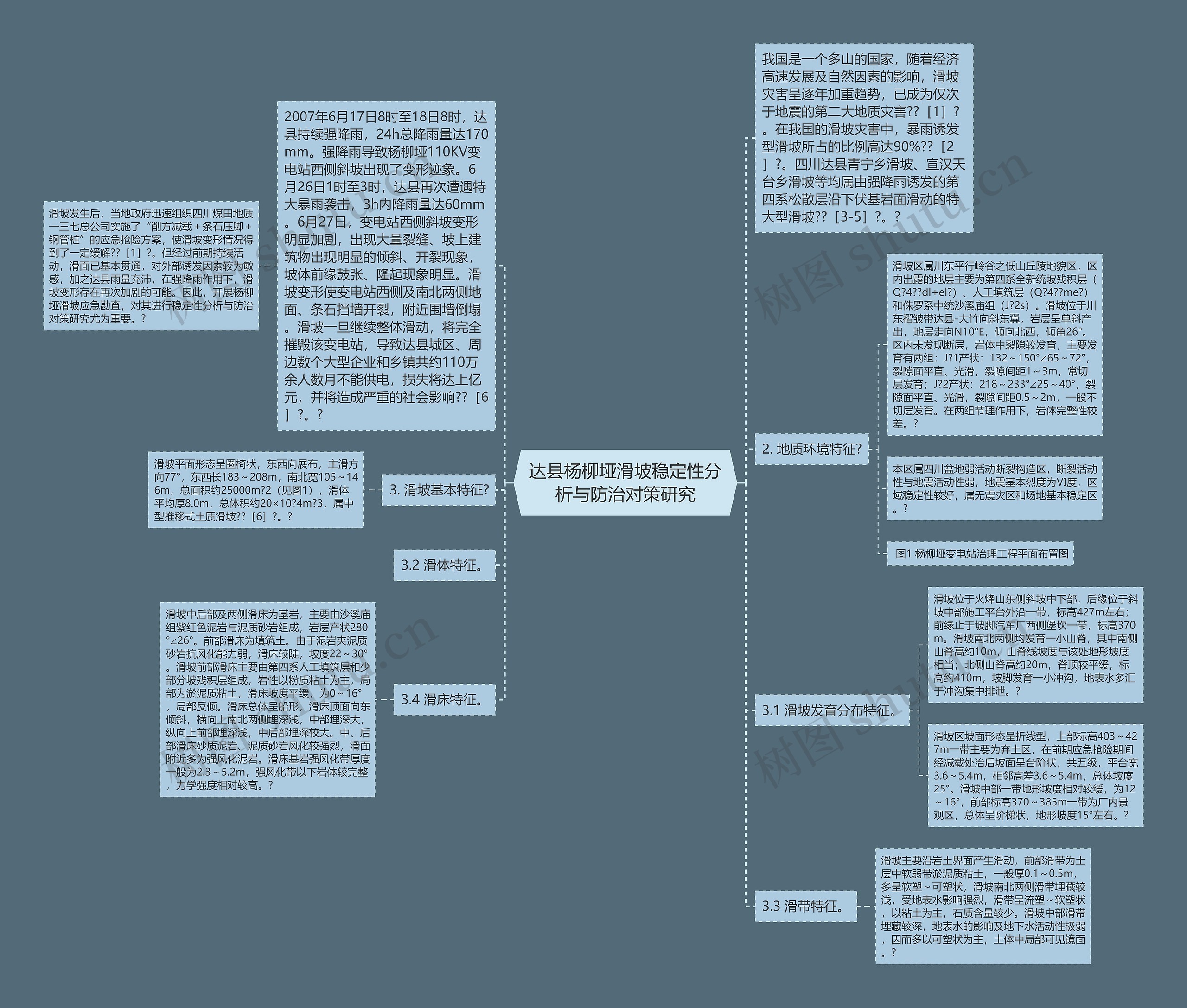

树图思维导图提供《达县杨柳垭滑坡稳定性分析与防治对策研究》在线思维导图免费制作，点击“编辑”按钮，可对《达县杨柳垭滑坡稳定性分析与防治对策研究》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：f4727ce140bfcdb1f2d0000ce7dab50e

思维导图大纲

2007年6月17日8时至18日8时，达县持续强降雨，24h总降雨量达170mm。强降雨导致杨柳垭110KV变电站西侧斜坡出现了变形迹象。6月26日1时至3时，达县再次遭遇特大暴雨袭击，3h内降雨量达60mm。6月27日，变电站西侧斜坡变形明显加剧，出现大量裂缝、坡上建筑物出现明显的倾斜、开裂现象，坡体前缘鼓张、隆起现象明显。滑坡变形使变电站西侧及南北两侧地面、条石挡墙开裂，附近围墙倒塌。滑坡一旦继续整体滑动，将完全摧毁该变电站，导致达县城区、周边数个大型企业和乡镇共约110万余人数月不能供电，损失将达上亿元，并将造成严重的社会影响??［6］?。?

滑坡发生后，当地政府迅速组织四川煤田地质一三七总公司实施了“削方减载＋条石压脚＋钢管桩”的应急抢险方案，使滑坡变形情况得到了一定缓解??［1］?。但经过前期持续活动，滑面已基本贯通，对外部诱发因素较为敏感，加之达县雨量充沛，在强降雨作用下，滑坡变形存在再次加剧的可能。因此，开展杨柳垭滑坡应急勘查，对其进行稳定性分析与防治对策研究尤为重要。?

2. 地质环境特征?

滑坡区属川东平行岭谷之低山丘陵地貌区，区内出露的地层主要为第四系全新统坡残积层（Q?4??dl+el?）、人工填筑层（Q?4??me?）和侏罗系中统沙溪庙组（J?2s）。滑坡位于川东褶皱带达县-大竹向斜东翼，岩层呈单斜产出，地层走向N10°E，倾向北西，倾角26°。区内未发现断层，岩体中裂隙较发育，主要发育有两组：J?1产状：132～150°∠65～72°，裂隙面平直、光滑，裂隙间距1～3m，常切层发育；J?2产状：218～233°∠25～40°，裂隙面平直、光滑，裂隙间距0.5～2m，一般不切层发育。在两组节理作用下，岩体完整性较差。?

本区属四川盆地弱活动断裂构造区，断裂活动性与地震活动性弱，地震基本烈度为Ⅵ度，区域稳定性较好，属无震灾区和场地基本稳定区。?

图1 杨柳垭变电站治理工程平面布置图

3. 滑坡基本特征?

滑坡平面形态呈圈椅状，东西向展布，主滑方向77°，东西长183～208m，南北宽105～146m，总面积约25000m?2（见图1），滑体平均厚8.0m，总体积约20×10?4m?3，属中型推移式土质滑坡??［6］?。?

3.1 滑坡发育分布特征。

滑坡位于火烽山东侧斜坡中下部，后缘位于斜坡中部施工平台外沿一带，标高427m左右；前缘止于坡脚汽车厂西侧堡坎一带，标高370m。滑坡南北两侧均发育一小山脊，其中南侧山脊高约10m，山脊线坡度与该处地形坡度相当；北侧山脊高约20m，脊顶较平缓，标高约410m，坡脚发育一小冲沟，地表水多汇于冲沟集中排泄。?

滑坡区坡面形态呈折线型，上部标高403～427m一带主要为弃土区，在前期应急抢险期间经减载处治后坡面呈台阶状，共五级，平台宽3.6～5.4m，相邻高差3.6～5.4m，总体坡度25°。滑坡中部一带地形坡度相对较缓，为12～16°，前部标高370～385m一带为厂内景观区，总体呈阶梯状，地形坡度15°左右。?

3.2 滑体特征。

3.3 滑带特征。

滑坡主要沿岩土界面产生滑动，前部滑带为土层中软弱带淤泥质粘土，一般厚0.1～0.5m，多呈软塑～可塑状，滑坡南北两侧滑带埋藏较浅，受地表水影响强烈，滑带呈流塑～软塑状，以粘土为主，石质含量较少。滑坡中部滑带埋藏较深，地表水的影响及地下水活动性极弱，因而多以可塑状为主，土体中局部可见镜面。?

3.4 滑床特征。

滑坡中后部及两侧滑床为基岩，主要由沙溪庙组紫红色泥岩与泥质砂岩组成，岩层产状280°∠26°。前部滑床为填筑土。由于泥岩夹泥质砂岩抗风化能力弱，滑床较陡，坡度22～30°。滑坡前部滑床主要由第四系人工填筑层和少部分坡残积层组成，岩性以粉质粘土为主，局部为淤泥质粘土，滑床坡度平缓，为0～16°，局部反倾。滑床总体呈船形，滑床顶面向东倾斜，横向上南北两侧埋深浅，中部埋深大，纵向上前部埋深浅，中后部埋深较大。中、后部滑床砂质泥岩、泥质砂岩风化较强烈，滑面附近多为强风化泥岩。滑床基岩强风化带厚度一般为2.3～5.2m，强风化带以下岩体较完整，力学强度相对较高。?
