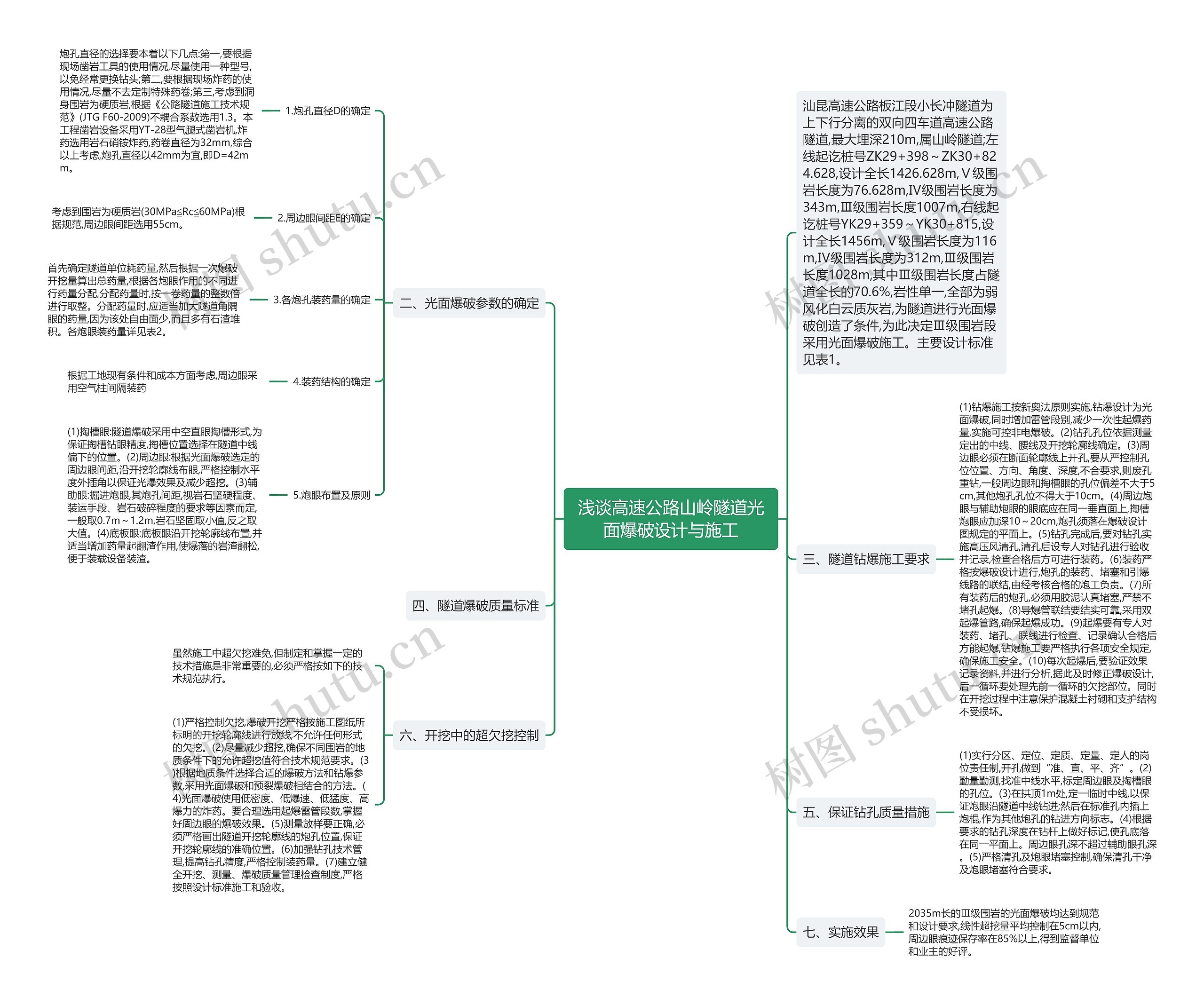

浅谈高速公路山岭隧道光面爆破设计与施工思维导图

情殇未去

2023-03-01

浏览量: 3

施工

设计

高速公路

爆破

隧道

周边

根据

进行

严格

轮

工程纠纷

建筑工程管理

工程设计管理

一、工程概况

树图思维导图提供《浅谈高速公路山岭隧道光面爆破设计与施工》在线思维导图免费制作，点击“编辑”按钮，可对《浅谈高速公路山岭隧道光面爆破设计与施工》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：5bf84409f03c6f05669d166bceeefe1e

思维导图大纲

二、光面爆破参数的确定

1.炮孔直径D的确定

炮孔直径的选择要本着以下几点:第一,要根据现场凿岩工具的使用情况,尽量使用一种型号,以免经常更换钻头;第二,要根据现场炸药的使用情况,尽量不去定制特殊药卷;第三,考虑到洞身围岩为硬质岩,根据《公路隧道施工技术规范》(JTG F60-2009)不耦合系数选用1.3。本工程凿岩设备采用YT-28型气腿式凿岩机,炸药选用岩石硝铵炸药,药卷直径为32mm,综合以上考虑,炮孔直径以42mm为宜,即D=42mm。

2.周边眼间距E的确定

考虑到围岩为硬质岩(30MPa≦Rc≦60MPa)根据规范,周边眼间距选用55cm。

3.各炮孔装药量的确定

首先确定隧道单位耗药量,然后根据一次爆破开挖量算出总药量,根据各炮眼作用的不同进行药量分配,分配药量时,按一卷药量的整数倍进行取整。分配药量时,应适当加大隧道角隅眼的药量,因为该处自由面少,而且多有石渣堆积。各炮眼装药量详见表2。

4.装药结构的确定

根据工地现有条件和成本方面考虑,周边眼采用空气柱间隔装药

5.炮眼布置及原则

(1)掏槽眼:隧道爆破采用中空直眼掏槽形式,为保证掏槽钻眼精度,掏槽位置选择在隧道中线偏下的位置。(2)周边眼:根据光面爆破选定的周边眼间距,沿开挖轮廓线布眼,严格控制水平度外插角以保证光爆效果及减少超挖。(3)辅助眼:掘进炮眼,其炮孔间距,视岩石坚硬程度、装运手段、岩石破碎程度的要求等因素而定,一般取0.7m～1.2m,岩石坚固取小值,反之取大值。(4)底板眼:底板眼沿开挖轮廓线布置,并适当增加药量起翻渣作用,使爆落的岩渣翻松,便于装载设备装渣。

三、隧道钻爆施工要求

(1)钻爆施工按新奥法原则实施,钻爆设计为光面爆破,同时增加雷管段别,减少一次性起爆药量,实施可控非电爆破。(2)钻孔孔位依据测量定出的中线、腰线及开挖轮廓线确定。(3)周边眼必须在断面轮廓线上开孔,要从严控制孔位位置、方向、角度、深度,不合要求,则废孔重钻,一般周边眼和掏槽眼的孔位偏差不大于5cm,其他炮孔孔位不得大于10cm。(4)周边炮眼与辅助炮眼的眼底应在同一垂直面上,掏槽炮眼应加深10～20cm,炮孔须落在爆破设计图规定的平面上。(5)钻孔完成后,要对钻孔实施高压风清孔,清孔后设专人对钻孔进行验收并记录,检查合格后方可进行装药。(6)装药严格按爆破设计进行,炮孔的装药、堵塞和引爆线路的联结,由经考核合格的炮工负责。(7)所有装药后的炮孔,必须用胶泥认真堵塞,严禁不堵孔起爆。(8)导爆管联结要结实可靠,采用双起爆管路,确保起爆成功。(9)起爆要有专人对装药、堵孔、联线进行检查、记录确认合格后方能起爆,钻爆施工要严格执行各项安全规定,确保施工安全。(10)每次起爆后,要验证效果记录资料,并进行分析,据此及时修正爆破设计,后一循环要处理先前一循环的欠挖部位。同时在开挖过程中注意保护混凝土衬砌和支护结构不受损坏。

四、隧道爆破质量标准

五、保证钻孔质量措施

(1)实行分区、定位、定质、定量、定人的岗位责任制,开孔做到“准、直、平、齐”。(2)勤量勤测,找准中线水平,标定周边眼及掏槽眼的孔位。(3)在拱顶1m处,定一临时中线,以保证炮眼沿隧道中线钻进;然后在标准孔内插上炮棍,作为其他炮孔的钻进方向标志。(4)根据要求的钻孔深度在钻杆上做好标记,使孔底落在同一平面上。周边眼孔深不超过辅助眼孔深。(5)严格清孔及炮眼堵塞控制,确保清孔干净及炮眼堵塞符合要求。

六、开挖中的超欠挖控制

虽然施工中超欠挖难免,但制定和掌握一定的技术措施是非常重要的,必须严格按如下的技术规范执行。

(1)严格控制欠挖,爆破开挖严格按施工图纸所标明的开挖轮廓线进行放线,不允许任何形式的欠挖。(2)尽量减少超挖,确保不同围岩的地质条件下的允许超挖值符合技术规范要求。(3)根据地质条件选择合适的爆破方法和钻爆参数,采用光面爆破和预裂爆破相结合的方法。(4)光面爆破使用低密度、低爆速、低猛度、高爆力的炸药。要合理选用起爆雷管段数,掌握好周边眼的爆破效果。(5)测量放样要正确,必须严格画出隧道开挖轮廓线的炮孔位置,保证开挖轮廓线的准确位置。(6)加强钻孔技术管理,提高钻孔精度,严格控制装药量。(7)建立健全开挖、测量、爆破质量管理检查制度,严格按照设计标准施工和验收。
