随着建筑造型和建筑功能要求日趋多样化,无论是工业建筑还是民用建筑,建筑框架结构设计作为现行比较常用的实际模式,已经广泛应用在各类建筑中,在结构设计中遇到的各种难题也日益增多,因而作为一个结构设计者需要在遵循各种规范下大胆灵活的解决一些结构方案上的难点、重点。

树图思维导图提供《浅谈对建筑框架结构设计的认识》在线思维导图免费制作，点击“编辑”按钮，可对《浅谈对建筑框架结构设计的认识》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：555e6db32930716b57469818aa3e321e

思维导图大纲

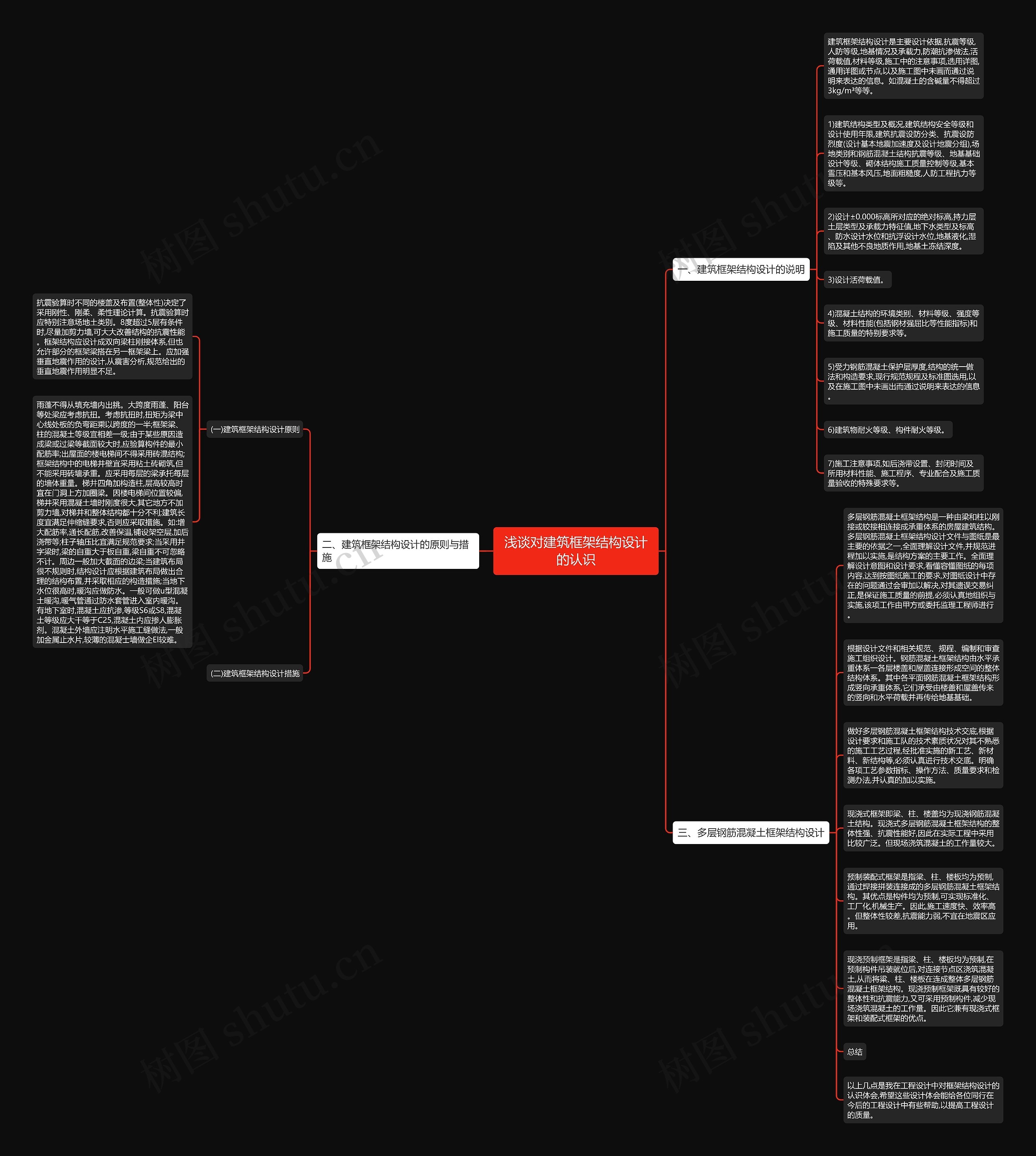

一、建筑框架结构设计的说明

建筑框架结构设计是主要设计依据,抗震等级,人防等级,地基情况及承载力,防潮抗渗做法,活荷载值,材料等级,施工中的注意事项,选用详图,通用详图或节点,以及施工图中未画而通过说明来表达的信息。如混凝土的含碱量不得超过3kg/m³等等。

1)建筑结构类型及概况,建筑结构安全等级和设计使用年限,建筑抗震设防分类、抗震设防烈度(设计基本地震加速度及设计地震分组),场地类别和钢筋混凝土结构抗震等级、地基基础设计等级、砌体结构施工质量控制等级,基本雪压和基本风压,地面粗糙度,人防工程抗力等级等。

2)设计±0.000标高所对应的绝对标高,持力层土层类型及承载力特征值,地下水类型及标高、防水设计水位和抗浮设计水位,地基液化,湿陷及其他不良地质作用,地基土冻结深度。

3)设计活荷载值。

4)混凝土结构的环境类别、材料等级、强度等级、材料性能(包括钢材强屈比等性能指标)和施工质量的特别要求等。

5)受力钢筋混凝土保护层厚度,结构的统一做法和构造要求,现行规范规程及标准图选用,以及在施工图中未画出而通过说明来表达的信息。

6)建筑物耐火等级、构件耐火等级。

7)施工注意事项,如后浇带设置、封闭时间及所用材料性能、施工程序、专业配合及施工质量验收的特殊要求等。

二、建筑框架结构设计的原则与措施

(一)建筑框架结构设计原则

抗震验算时不同的楼盖及布置(整体性)决定了采用刚性、刚柔、柔性理论计算。抗震验算时应特别注意场地土类别。8度超过5层有条件时,尽量加剪力墙,可大大改善结构的抗震性能。框架结构应设计成双向梁柱刚接体系,但也允许部分的框架梁搭在另一框架梁上。应加强垂直地震作用的设计,从震害分析,规范给出的垂直地震作用明显不足。

雨蓬不得从填充墙内出挑。大跨度雨蓬、阳台等处梁应考虑抗扭。考虑抗扭时,扭矩为梁中心线处板的负弯距乘以跨度的一半;框架梁、柱的混凝土等级宜相差一级;由于某些原因造成梁或过梁等截面较大时,应验算构件的最小配筋率;出屋面的楼电梯间不得采用砖混结构;框架结构中的电梯井壁宜采用粘土砖砌筑,但不能采用砖墙承重。应采用每层的梁承托每层的墙体重量。梯井四角加构造柱,层高较高时宜在门洞上方加圈梁。因楼电梯间位置较偏,梯井采用混凝土墙时刚度很大,其它地方不加剪力墙,对梯井和整体结构都十分不利;建筑长度宜满足伸缩缝要求,否则应采取措施。如:增大配筋率,通长配筋,改善保温,铺设架空层,加后浇带等;柱子轴压比宜满足规范要求;当采用井字梁时,梁的自重大于板自重,梁自重不可忽略不计。周边一般加大截面的边梁;当建筑布局很不规则时,结构设计应根据建筑布局做出合理的结构布置,并采取相应的构造措施;当地下水位很高时,暖沟应做防水。一般可做u型混凝土暖沟,暖气管通过防水套管进入室内暖沟。有地下室时,混凝土应抗渗,等级S6或S8,混凝土等级应大干等于C25,混凝土内应掺人膨胀剂。混凝土外墙应注明水平施工缝做法,一般加金属止水片,较薄的混凝士墙做企El较难。

(二)建筑框架结构设计措施

三、多层钢筋混凝土框架结构设计

多层钢筋混凝土框架结构是一种由梁和柱以刚接或铰接相连接成承重体系的房屋建筑结构。多层钢筋混凝土框架结构设计文件与图纸是最主要的依据之一,全面理解设计文件,并规范进程加以实施,是结构方案的主要工作。全面理解设计意图和设计要求,看懂容懂图纸的每项内容,达到按图纸施工的要求,对图纸设计中存在的问题通过会审加以解决,对其遗误交易纠正,是保证施工质量的前提,必须认真地组织与实施,该项工作由甲方或委托监理工程师进行。

根据设计文件和相关规范、规程、编制和审查施工组织设计。钢筋混凝土框架结构由水平承重体系一各层楼盖和屋盖连接形成空间的整体结构体系。其中各平面钢筋混凝土框架结构形成竖向承重体系,它们承受由楼盖和屋盖传来的竖向和水平荷载并再传给地基基础。

做好多层钢筋混凝土框架结构技术交底,根据设计要求和施工队的技术素质状况对其不熟悉的施工工艺过程,经批准实施的新工艺、新材料、新结构等,必须认真进行技术交底。明确各项工艺参数指标、操作方法、质量要求和检测办法,并认真的加以实施。

现浇式框架即梁、柱、楼盖均为现浇钢筋混凝土结构。现浇式多层钢筋混凝土框架结构的整体性强、抗震性能好,因此在实际工程中采用比较广泛。但现场浇筑混凝土的工作量较大。

预制装配式框架是指梁、柱、楼板均为预制,通过焊接拼装连接成的多层钢筋混凝土框架结构。其优点是构件均为预制,可实现标准化、工厂化,机械生产。因此,施工速度快、效率高。但整体性较差,抗震能力弱,不宜在地震区应用。

现浇预制框架是指梁、柱、楼板均为预制,在预制构件吊装就位后,对连接节点区浇筑混凝土,从而将粱、柱、楼板在连成整体多层钢筋混凝土框架结构。现浇预制框架既具有较好的整体性和抗震能力,又可采用预制构件,减少现场浇筑混凝土的工作量。因此它兼有现浇式框架和装配式框架的优点。

总结

以上几点是我在工程设计中对框架结构设计的认识体会,希望这些设计体会能给各位同行在今后的工程设计中有些帮助,以提高工程设计的质量。
