一、长输管道设计质量存在的问题

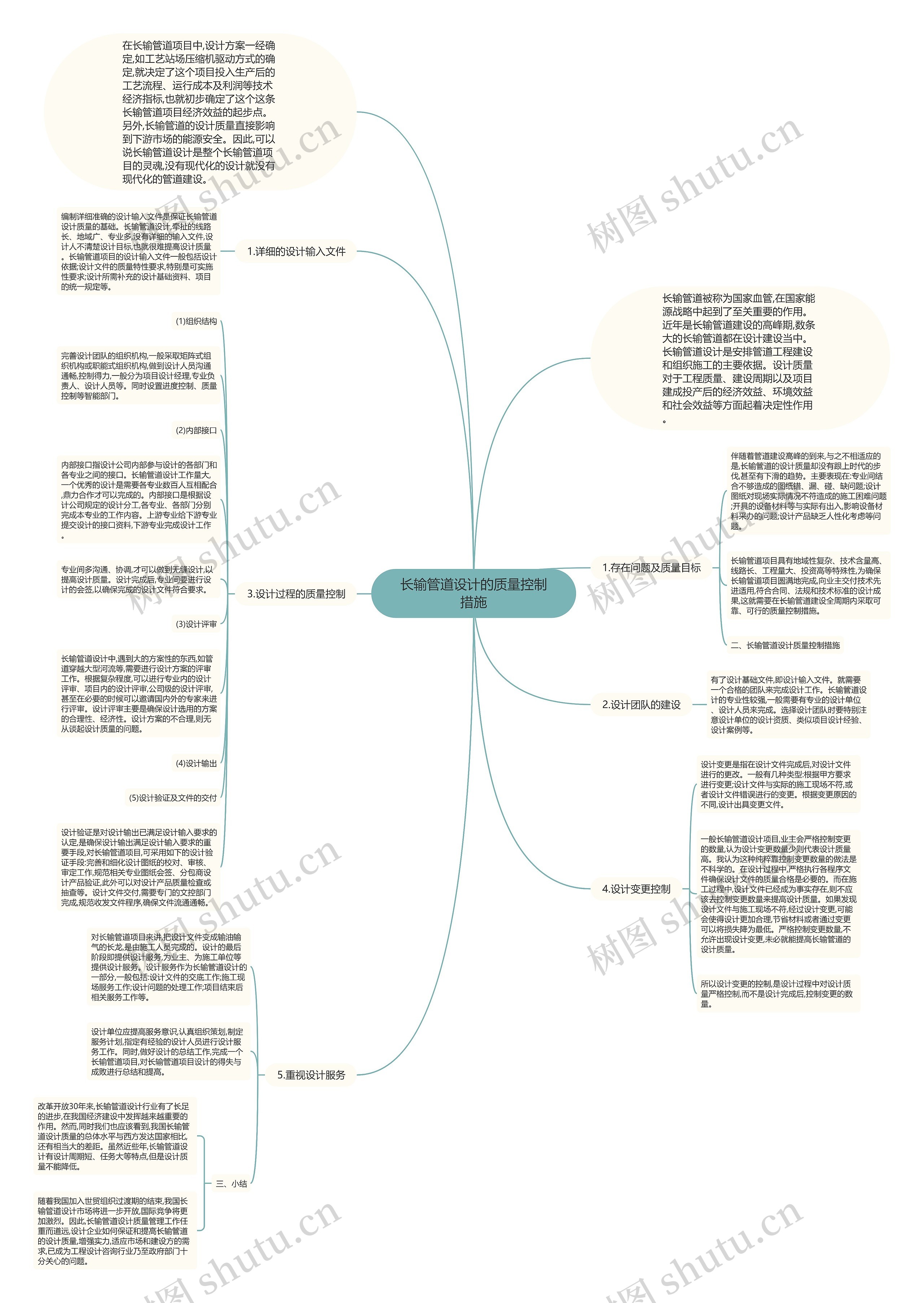

树图思维导图提供《长输管道设计的质量控制措施》在线思维导图免费制作，点击“编辑”按钮，可对《长输管道设计的质量控制措施》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：0ec3261eec5a88ffc8557463aaa24401

思维导图大纲

1.存在问题及质量目标

伴随着管道建设高峰的到来,与之不相适应的是,长输管道的设计质量却没有跟上时代的步伐,甚至有下滑的趋势。主要表现在:专业间结合不够造成的图纸错、漏、碰、缺问题;设计图纸对现场实际情况不符造成的施工困难问题;开具的设备材料等与实际有出入,影响设备材料采办的问题;设计产品缺乏人性化考虑等问题。

长输管道项目具有地域性复杂、技术含量高、线路长、工程量大、投资高等特殊性,为确保长输管道项目圆满地完成,向业主交付技术先进适用,符合合同、法规和技术标准的设计成果,这就需要在长输管道建设全周期内采取可靠、可行的质量控制措施。

二、长输管道设计质量控制措施

1.详细的设计输入文件

编制详细准确的设计输入文件是保证长输管道设计质量的基础。长输管道设计,牵扯的线路长、地域广、专业多,没有详细的输入文件,设计人不清楚设计目标,也就很难提高设计质量。长输管道项目的设计输入文件一般包括设计依据;设计文件的质量特性要求,特别是可实施性要求;设计所需补充的设计基础资料、项目的统一规定等。

2.设计团队的建设

有了设计基础文件,即设计输入文件。就需要一个合格的团队来完成设计工作。长输管道设计的专业性较强,一般需要有专业的设计单位、设计人员来完成。选择设计团队时要特别注意设计单位的设计资质、类似项目设计经验、设计案例等。

3.设计过程的质量控制

(1)组织结构

完善设计团队的组织机构,一般采取矩阵式组织机构或职能式组织机构,做到设计人员沟通通畅,控制得力,一般分为项目设计经理,专业负责人、设计人员等。同时设置进度控制、质量控制等智能部门。

(2)内部接口

内部接口指设计公司内部参与设计的各部门和各专业之间的接口。长输管道设计工作量大,一个优秀的设计是需要各专业数百人互相配合,鼎力合作才可以完成的。内部接口是根据设计公司规定的设计分工,各专业、各部门分别完成本专业的工作内容。上游专业给下游专业提交设计的接口资料,下游专业完成设计工作。

专业间多沟通、协调,才可以做到无缝设计,以提高设计质量。设计完成后,专业间要进行设计的会签,以确保完成的设计文件符合要求。

(3)设计评审

长输管道设计中,遇到大的方案性的东西,如管道穿越大型河流等,需要进行设计方案的评审工作。根据复杂程度,可以进行专业内的设计评审、项目内的设计评审,公司级的设计评审,甚至在必要的时候可以邀请国内外的专家来进行评审。设计评审主要是确保设计选用的方案的合理性、经济性。设计方案的不合理,则无从谈起设计质量的问题。

(4)设计输出

(5)设计验证及文件的交付

设计验证是对设计输出已满足设计输入要求的认定,是确保设计输出满足设计输入要求的重要手段,对长输管道项目,可采用如下的设计验证手段:完善和细化设计图纸的校对、审核、审定工作,规范相关专业图纸会签、分包商设计产品验证,此外可以对设计产品质量检查或抽查等。设计文件交付,需要专门的文控部门完成,规范收发文件程序,确保文件流通通畅。

4.设计变更控制

设计变更是指在设计文件完成后,对设计文件进行的更改。一般有几种类型:根据甲方要求进行变更;设计文件与实际的施工现场不符,或者设计文件错误进行的变更。根据变更原因的不同,设计出具变更文件。

一般长输管道设计项目,业主会严格控制变更的数量,认为设计变更数量少则代表设计质量高。我认为这种纯粹靠控制变更数量的做法是不科学的。在设计过程中,严格执行各程序文件确保设计文件的质量合格是必要的。而在施工过程中,设计文件已经成为事实存在,则不应该去控制变更数量来提高设计质量。如果发现设计文件与施工现场不符,经过设计变更,可能会使得设计更加合理,节省材料或者通过变更可以将损失降为最低。严格控制变更数量,不允许出现设计变更,未必就能提高长输管道的设计质量。

所以设计变更的控制,是设计过程中对设计质量严格控制,而不是设计完成后,控制变更的数量。
