项目设备交付流程内容详述

树图思维导图提供《项目设备交付流程》在线思维导图免费制作，点击“编辑”按钮，可对《项目设备交付流程》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：435f31e06222b438875649a5d8f129d6

思维导图大纲

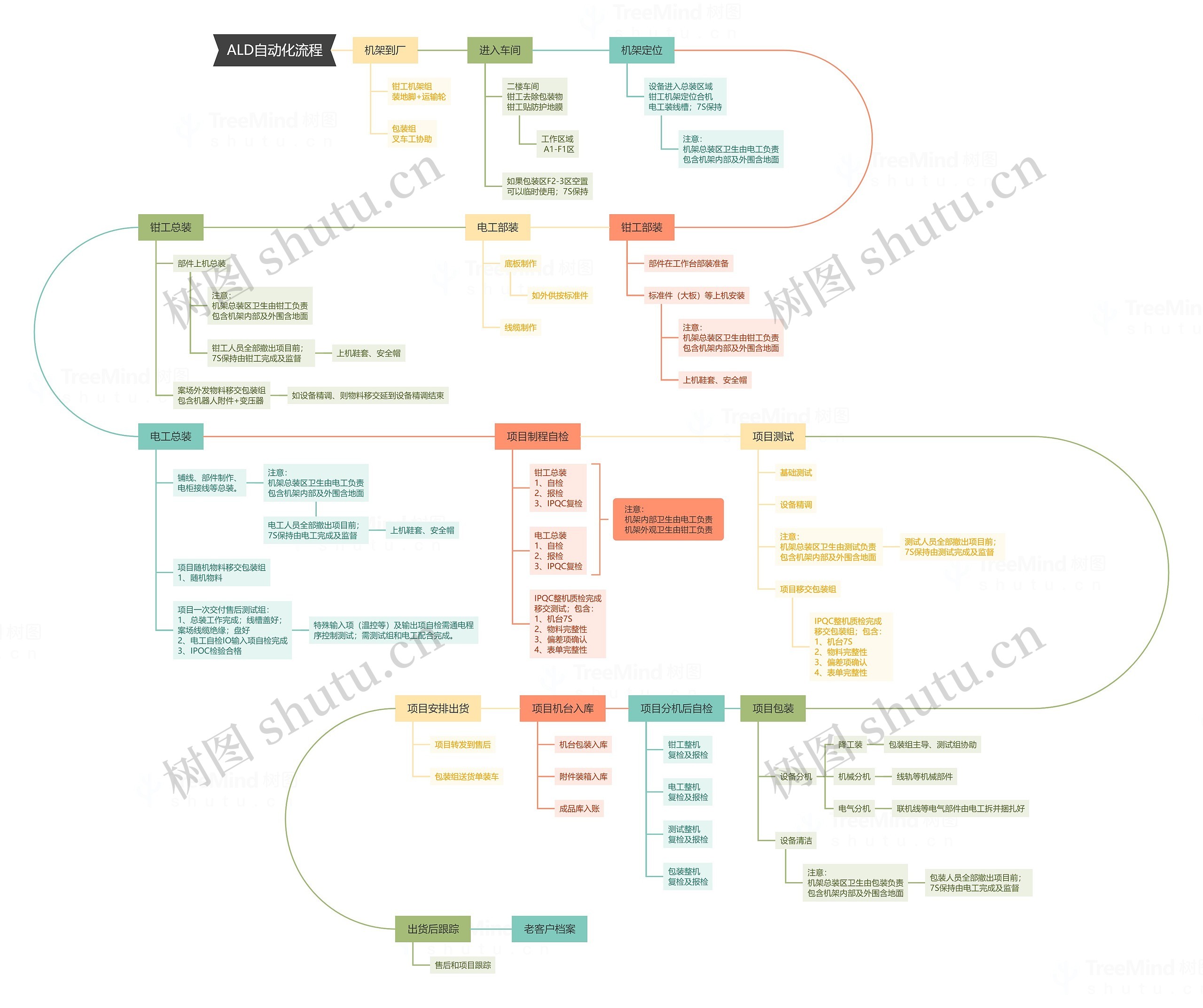

机架到厂

钳工机架组装地脚+运输轮

包装组叉车工协助

进入车间

二楼车间钳工去除包装物钳工贴防护地膜

工作区域 A1-F1区

如果包装区F2-3区空置可以临时使用；7S保持

机架定位

设备进入总装区域钳工机架定位合机电工装线槽；7S保持

注意：机架总装区卫生由电工负责包含机架内部及外围含地面

钳工部装

部件在工作台部装准备

标准件（大板）等上机安装

注意：机架总装区卫生由钳工负责包含机架内部及外围含地面

上机鞋套、安全帽

电工部装

底板制作

如外供按标准件

线缆制作

钳工总装

部件上机总装

注意：机架总装区卫生由钳工负责包含机架内部及外围含地面

钳工人员全部撤出项目前； 7S保持由钳工完成及监督

上机鞋套、安全帽

案场外发物料移交包装组包含机器人附件+变压器

如设备精调、则物料移交延到设备精调结束

电工总装

铺线、部件制作、电柜接线等总装。

注意：机架总装区卫生由电工负责包含机架内部及外围含地面

电工人员全部撤出项目前； 7S保持由电工完成及监督

上机鞋套、安全帽

项目随机物料移交包装组 1、随机物料

项目一次交付售后测试组： 1、总装工作完成；线槽盖好；案场线缆绝缘；盘好 2、电工自检IO输入项自检完成 3、IPOC检验合格

特殊输入项（温控等）及输出项自检需通电程序控制测试；需测试组和电工配合完成。

项目制程自检

钳工总装 1、自检 2、报检 3、IPQC复检

电工总装 1、自检 2、报检 3、IPQC复检

IPQC整机质检完成移交测试；包含： 1、机台7S 2、物料完整性 3、偏差项确认 4、表单完整性

项目测试

基础测试

设备精调

注意：机架总装区卫生由测试负责包含机架内部及外围含地面

测试人员全部撤出项目前； 7S保持由测试完成及监督

项目移交包装组

IPQC整机质检完成移交包装组；包含： 1、机台7S 2、物料完整性 3、偏差项确认 4、表单完整性

项目包装

设备分机

降工装

包装组主导、测试组协助

机械分机

线轨等机械部件

电气分机

联机线等电气部件由电工拆并捆扎好

设备清洁

注意：机架总装区卫生由包装负责包含机架内部及外围含地面

包装人员全部撤出项目前； 7S保持由电工完成及监督

项目分机后自检

钳工整机复检及报检

电工整机复检及报检

测试整机复检及报检

包装整机复检及报检

项目机台入库

机台包装入库

附件装箱入库

成品库入账

项目安排出货

项目转发到售后

包装组送货单装车

出货后跟踪

售后和项目跟踪

老客户档案

注意：机架内部卫生由电工负责机架外观卫生由钳工负责思维导图模板大纲
