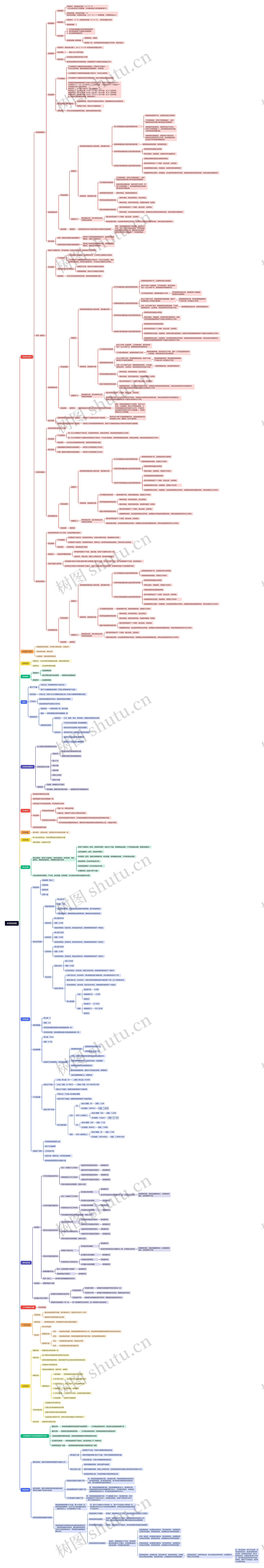

系统控制器思维导图
仇培腾
2024-09-10
多用一备
再生间隔天数
反洗时间
系统控制器内容详述
树图思维导图提供《系统控制器》在线思维导图免费制作，点击“编辑”按钮，可对《系统控制器》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：e94c556e99478bffc6f95837ba32274e
思维导图大纲
相关思维导图模版
系统控制器思维导图模板大纲
系统再生类型
流量递增模式
增阀逻辑
快速增加
判断条件：系统实际流量 ≥ 1.2 * A * N
（N为当前在线工作阀数量、A为递增减阀门的流量临界值15）
应增加阀数：应在线总阀数 - N
应在线总阀数：系统实际流量 ÷ (1.2 * A ) + 1 (结果取整，不需要四舍五入)
缓慢增加
判断条件： A * N ≤系统实际流量<1.2 * A * N ，并且持续超过30秒
应增加阀数：1
阀体选择
1、优先增加停留超过设定天数的备用阀
2、其次增加剩余产水量最少的备用阀
3、再次按照备用阀序号
应增加阀数>备用阀数
备用阀0台，无提示
备用阀≥1台，先将备用阀全部切换至工作状态，然后无提示
减阀逻辑
判断条件：系统实际流量 ≤ (N-1) * A * 0.9 并且持续时间超过60秒
应减阀数：1
最后1台工作阀不退出
阀体选择
优先退出达到再生条件的工作阀
若没有达到再生条件的控制阀，则选择剩余产水量最大的阀退出工作
再生逻辑
产水量触发
工作阀剩余产水量到0但系统流量很大（所有阀门在线时），不允许立即再生，直到流量满足减阀逻辑后，才能再生
工作阀剩余产水量到0但其他阀处于再生中，不允许立即再生
工作阀剩余产水量到0而且有可用备用阀，则与之替换后立即触发再生
系统里所有控制阀的剩余产水量从少到多依次计算，剩余产水量最少的为 U1，计算排列 U1----Un。以下条件从 1 - 4 顺序检查，一旦满足其中一个就触发 产水余量最少的U1控制阀再生。
再生条件 1：U1 余产水量为 0，U1 立即再生。
再生条件 2：U2 余产水量 ≤(1/(N - 1))×0.7× 总产水量，则 U1 立即再生。
再生条件 3：U3 余产水量 ≤(2/(N - 1))×0.7× 总产水量，则 U1 立即再生。
再生条件 4：U4 余产水量 ≤(3/(N - 1))×0.7× 总产水量，则 U1 立即再生。
N 为系统所带控制阀的数量（报错的除外）
控制阀再生间隔天数到达
如果是备用阀，再生点不会触发立即再生，但是增阀时会优先选择此阀
如果是工作阀，再生点不会触发再生
再生顺序
不允许多台控制阀同时再生，按照先后顺序排队再生
阀体故障处理
非低盐故障
故障码1
阀体通电但通讯接口出现问题，导致通讯中断
与工作阀通讯接口出现问题导致失联
该阀体继续保持产水，达到再生条件立即再生
工作阀失联后，正常工作阀体数量-1，此时根据系统实际流量计算判断是否需要增阀
失联阀体恢复通讯后，若阀体仍是工作状态，正常工作阀体数量+1，此时根据系统实际流量计算判断是否需要减阀
失联阀体恢复通讯后，若阀体处于再生状态，阀体再生结束后变为工作阀，此时根据系统实际流量计算判断是否需要减阀
与备用阀通讯接口出现问题导致失联
备用阀继续保持备用，直至通讯恢复
与等待再生阀通讯接口出现问题导致失联
阀体取消等待直接立即再生
再生完成后，恢复通讯，该阀状态置为备用状态
与再生中阀体通讯接口出现问题导致失联
失联后该阀继续驱动完成剩余的再生
排队等待再生的下一个阀体，跳过此阀，立即再生
该故障阀再生完成后，恢复通讯，该阀状态置为备用状态
该故障阀再生过程中，恢复通讯，无论是否有阀体正在再生，该阀都会继续完成剩余再生，再生完成变为备用状态
阀体断电，导致通讯中断
工作阀断电导致失联
工作阀失联后，正常工作阀体数量-1，此时根据系统实际流量计算判断是否需要增阀
阀体来电恢复通讯后，阀体仍是工作状态，正常工作阀体数量+1，此时根据系统实际流量计算判断是否需要减阀
备用阀断电导致失联
阀体来电后，继续保持备用状态
等待再生阀断电导致失联
阀体来电后，若无阀体再生，则立即再生
阀体来电后，若存在阀体再生，该阀排在最后一位再生
再生中阀体断电导致失联
排队等待再生的下一个阀体，跳过此阀，立即再生
阀体来电后，无论是否有阀体正在再生，该阀都会立即继续完成剩余再生，再生完成变为备用状态
故障码2-5
阀体通讯正常，且只有再生过程中触发此类故障
排队等待再生的下一个阀体，跳过此阀，立即再生
阀体恢复正常后，无论是否有阀体正在再生，该阀都会立即继续完成剩余再生，再生完成变为备用状态
低盐故障
故障码6
控制阀盐量过低不会影响系统计算阀体状态的数量
例如：系统控制器连接了8台阀体，其中4台工作阀，其中一台工作阀低盐报警，工作阀的数量系统仍然按照4台计算，不会因为低盐故障引起系统计算工作阀数量-1，导致增阀现象
模式切换
多备一用模式切换至流量递增模式
将所有工作阀切换至备用阀状态，再根据流量递增模式，变更工作阀的状态
互锁系统模式切换至流量递增模式
将所有工作阀切换至备用阀状态，再根据流量递增模式，变更工作阀的状态
多用一备模式
初始产水满额状态，序号最后的一台阀作为备用阀，其他阀体作为工作阀
再生逻辑
产水量触发
工作阀剩余产水量为0，备用阀空闲中，工作阀与之替换后立即再生
工作阀剩余产水量到0但存在阀体处于再生中，不允许立即再生。等待该阀再生结束后，状态变为备用状态，工作阀与之替换后立即再生。
控制阀再生间隔天数到达
如果是工作阀，再生点不会触发立即再生
如果是备用阀，再生点不会触发立即再生
再生顺序
不允许多台控制阀同时再生，按照先后顺序排队再生
阀体故障处理
非低盐故障
故障码1
阀体通电但通讯接口出现问题，导致通讯中断
与工作阀通讯接口出现问题导致失联
该阀体继续保持产水，达到再生条件立即再生
多台工作阀一台备用阀，工作阀失联时，若仍然存在至少一台工作阀产水，备用阀继续保持备用状态
工作阀全部失联时，备用阀切换至工作阀
若失联阀体恢复正常，选择剩余产水量最多的阀体变为备用阀
与备用阀通讯接口出现问题导致失联
多台工作阀产水时，若备用阀发生通讯故障，剩余产水量最多的工作阀变为备用阀
若备用阀恢复正常，两台备用阀选择剩余产水量少的一台切换为工作阀
只有一台工作阀产水时，若备用阀发生通讯故障，工作阀达到再生条件，立即再生，再生结束后状态仍是工作阀
备用阀通讯恢复正常，继续保持备用状态
与等待再生阀通讯接口出现问题导致失联
阀体取消等待直接立即再生
再生完成后，恢复通讯，该阀状态置为备用状态。如果已存在备用阀选择剩余产水量较少的阀转为工作阀
与再生中阀体通讯接口出现问题导致失联
该阀继续驱动完成剩余的再生
排队等待再生的下一个阀体，跳过此阀，立即再生
该故障阀再生完成后，恢复通讯，该阀状态置为备用状态。如果已存在备用阀选择剩余产水量较少的阀转为工作阀
该故障阀再生过程中，恢复通讯，无论是否有阀体正在再生，该阀都会继续完成剩余再生，再生完成变为备用状态。如果已存在备用阀选择剩余产水量较少的阀转为工作阀
阀体断电，导致通讯中断
工作阀断电导致失联
多台工作阀一台备用阀，工作阀断电时，若仍然存在至少一台工作阀产水，备用阀继续保持备用状态
工作阀全部断电时，备用阀切换至工作阀
若阀体通电恢复，此时有多台工作阀，当某一工作阀达到再生条件，立即再生，再生结束后状态变为备用阀
备用阀断电导致失联
多台工作阀产水时，若备用阀发生断电，剩余产水量最多的工作阀变为备用阀
若备用阀通电恢复，两台备用阀选择剩余产水量少的一台切换为工作阀
只有一台工作阀产水时，若备用阀发生断电，工作阀达到再生条件，立即再生，再生结束后状态仍是工作阀
备用阀通电恢复，继续保持备用状态
等待再生阀断电导致失联
阀体来电后，若无阀体再生，则立即再生
阀体来电后，若存在阀体再生，该阀排在最后一位再生
再生中阀体断电导致失联
排队等待再生的下一个阀体，跳过此阀，立即再生
该故障阀来电后，无论是否有阀体正在再生，该阀都会立即继续完成剩余再生，再生完成后阀体状态为备用状态。如果已存在备用阀选择剩余产水量较少的阀转为工作阀
故障码2-5
阀体通讯正常，且只有再生过程中触发此类故障
排队等待再生的下一个阀体，跳过此阀，立即再生
阀体恢复正常后，无论是否有阀体正在再生，该阀都会立即继续完成剩余再生，再生完成后阀体状态为备用状态。如果已存在备用阀选择剩余产水量较少的阀转为工作阀
低盐故障
故障码6
控制阀盐量过低不会影响系统计算阀体状态的数量
例如：系统控制器连接了2台阀体，其中1台工作阀，1台备用阀，其中工作阀低盐报警，工作阀的数量系统仍然按照1台计算，不会因为低盐故障引起系统计算工作阀数量-1，导致备用阀变为工作阀现象
模式切换
流量递增模式切换至多用一备模式
将剩余产水量最多的阀作为备用阀
若存在多个阀产水量都是满额状态，按照控制阀序号正序切换至工作阀，留最后一台作为备用阀
互锁系统模式切换至多用一备模式
将所有工作阀切换至备用阀状态，剩余产水量最多的或处于再生状态的阀作为备用阀
互锁系统模式
初始所有阀均是产水工作阀
再生逻辑
产水量触发
某一台工作阀剩余产水量为0，且无阀体再生时，该阀立即再生，再生结束后继续转为工作阀
某一台工作阀剩余产水量到0但有阀体处于再生中，不允许立即再生。等待其他阀再生结束后，该阀立即再生，再生结束后继续转为工作阀
再生顺序
不允许多台控制阀同时再生，按照先后顺序排队再生
模式切换
流量递增模式切换至互锁系统模式
将所有工作阀切换至工作状态
多用一备模式切换至互锁系统模式
将所有工作阀切换至工作状态
阀体故障处理
非低盐故障
故障码1
阀体通电但通讯接口出现问题，导致通讯中断
与工作阀通讯接口出现问题导致失联
该阀体继续保持产水，达到再生条件立即再生
失联阀体通讯恢复后，切换至工作状态
与等待再生阀通讯接口出现问题导致失联
阀体取消等待直接立即再生
再生完成后，恢复通讯，切换至工作状态
与再生中阀体通讯接口出现问题导致失联
该阀继续驱动完成剩余的再生
排队等待再生的下一个阀体，跳过此阀，立即再生
该故障阀再生完成后，恢复通讯，切换至工作状态
该故障阀再生过程中，恢复通讯，无论是否有阀体正在再生，该阀都会继续完成剩余再生，再生完成变为工作状态
阀体断电，导致通讯中断
工作阀断电导致失联
该阀体维持不变，若阀体通电恢复，切换至工作状态
等待再生阀断电导致失联
阀体来电后，若无阀体再生，则立即再生
阀体来电后，若存在阀体再生，该阀排在最后一位再生
再生中阀体断电导致失联
排队等待再生的下一个阀体，跳过此阀，立即再生
该故障阀来电后，无论是否有阀体正在再生，该阀都会立即继续完成剩余再生，再生完成后阀体状态为工作状态
故障码2-5
阀体通讯正常，且只有再生过程中触发此类故障
排队等待再生的下一个阀体，跳过此阀，立即再生
阀体恢复正常后，无论是否有阀体正在再生，该阀都会立即继续完成剩余再生，再生完成后阀体状态为工作状态
低盐故障
故障码6
顺序系统模式
初始所有阀均是产水工作阀，只有主阀安装流量计
再生逻辑
产水量触发
主阀剩余产水量为0，且无阀体再生时，主阀立即进行再生，其他阀体依次再生
主阀剩余产水量为0，但有阀体再生时，需等待上一轮阀体全部再生结束后，主阀才进行立即再生
再生顺序
主阀先再生，其他阀体依次再生
参数统计
控制阀详情查询界面
所有阀体的累计产水量、当前流速、剩余产水量都与主阀一致
当前状态、再生次数、距离上次再生时间，每台阀体单独统计
流量计数据上报机制
主阀流量计损坏/未安装/通讯中断/主阀断电，则不计流量，所有工作阀产水时，都不会增加累计产水量，实时流速为0
除主阀以外其他工作阀也安装了流量计，仅统计主阀流量计产生的数据，其他阀体流量计产生的数据不统计
阀体故障处理
非低盐故障
故障码1
阀体通电但通讯接口出现问题，导致通讯中断
与工作阀通讯接口出现问题导致失联
该阀体继续保持产水，达到再生条件立即再生
失联阀体通讯恢复后，切换至工作状态
与等待再生阀通讯接口出现问题导致失联
阀体取消等待直接立即再生
再生完成后，恢复通讯，切换至工作状态
与再生中阀体通讯接口出现问题导致失联
该阀继续驱动完成剩余的再生
排队等待再生的下一个阀体，跳过此阀，立即再生
该故障阀再生完成后，恢复通讯，切换至工作状态
该故障阀再生过程中，恢复通讯，无论是否有阀体正在再生，该阀都会继续完成剩余再生，再生完成变为工作状态
阀体断电，导致通讯中断
工作阀断电导致失联
该阀体维持不变，若阀体通电恢复，切换至工作状态
等待再生阀断电导致失联
阀体来电后，若无阀体再生，则立即再生
阀体来电后，若存在阀体再生，该阀排在最后一位再生
再生中阀体断电导致失联
排队等待再生的下一个阀体，跳过此阀，立即再生
该故障阀来电后，无论是否有阀体正在再生，该阀都会立即继续完成剩余再生，再生完成后阀体状态为工作状态
故障码2-5
阀体通讯正常，且只有再生过程中触发此类故障
排队等待再生的下一个阀体，跳过此阀，立即再生
阀体恢复正常后，无论是否有阀体正在再生，该阀都会立即继续完成剩余再生，再生完成后阀体状态为工作状态
低盐故障
故障码6
界面显示/操作
页面排版布局合理，字体显示清晰完整，无错别字
导航结构合理，跳转正常
点击敏感，页面加载反应迅速
息屏亮屏
息屏条件，5分钟未操作屏幕触发息屏，息屏后回到首页
亮屏条件
点击屏幕任意处唤醒
锁屏解锁
锁屏条件
点击锁屏按钮
60秒界面未操作自动锁屏
锁屏后自动回到首页
解锁条件
点击解锁按钮
首页
累计产水量
计算公式：所有阀体历史产水量之和
累计产水量数据实时更新（不统计失联阀体的产水量）
实时流速
计算公式：所有产水工作阀瞬时流量之和（不统计失联阀体的瞬时流量）
工作时长
指系统控制器的开机时长，重启系统后时间重置
修改系统时间不会影响工作时长
控制阀状态
系统类型
与系统设置一致，显示正确
数量
控制阀数量与系统设置数量一致
控制阀状态图标
盐量充足
工作、备用、再生、等待再生、报错状态图标显示正确
盐量过低
工作状态&低盐报警=低盐报警图标
再生状态&低盐报警=再生状态图标
等待再生状态+低盐报警=等待再生图标
备用状态&低盐报警=备用状态
故障状态+低盐报警=报错图标
控制阀详情查询
左上角显示控制阀编号和型号
参数信息显示正确
当前状态
再生状态显示具体的再生阶段
报错阶段显示具体的故障类型
累计产水
再生次数
当前流速
距离上次再生
剩余产水量
故障提示
无故障，故障提示行不展示
存在故障，故障行展示提示信息
故障提示语只有错误码数字
手动再生
控制阀状态图标显示正确
控制阀数量与系统设置数量一致
只能勾选工作状态的控制阀，可以单选可以多选
再生顺序
无再生状态控制阀
勾选一台，该阀立即再生
勾选多台，按剩余产水量从少到多依次再生
存在再生状态控制阀
若存在控制阀正在再生中，手动再生阀要排队等待再生的阀完成后再进行再生
非手动再生的阀满足再生条件，需等待手动再生的阀体全部完成再生之后，才能进行再生
立即再生后图标切换
时间设置
实时保存，设置完成后，首页显示时间与时间设置一致
语言设置
除个性化定制信息，所有页面随语言设置显示正确
语言切换后，排版展示正常
单位设置
单位切换后，系统产水量单位、实时流速单位、时间信息、耗盐量单位、树脂填充量单位、水硬度单位显示正确
系统产水量单位（首页、控制阀详情页、自定义产水量、继电器输出设置、12V电压输出设置、配置信息查询）
实时流速单位（首页、控制阀详情页）
时间信息（首页、故障记录报错时间、时间设置、继电器输出设置、12V电压输出设置）
耗盐量单位（注水时间自动计算）
树脂填充量单位（注水时间自动计算）
水硬度单位（自动计算产水量）
公制/美制单位切换后，产水量、实时流速、时间信息、注水自动计算时长数值变化正确
系统设置
系统选择
流量递增（默认）
互锁系统
顺序系统
多用一备
再生时间设置
再生间隔天数
默认值7天
范围：1-99
通讯正常情况下，所有控制阀达到再生间隔天数，都不会触发再生
流量递增模式，备用阀停留达到间隔天数，增阀时会优先选择此阀
吸盐时间
默认值60分钟
范围：0-999
吸盐时间校验：吸盐阶段，到达吸盐时长后，控制阀电机驱动至下一再生位
反洗时间
默认值15分钟
范围：0-999
反洗时间校验：反洗阶段，到达反洗时长后，控制阀电机驱动至下一再生位
正洗时间
默认值10分钟
范围：0-999
正洗时间校验：正洗阶段，到达正洗时长后，控制阀电机驱动至下一再生位
注水时间
自定义时长
默认12分钟
范围：0-999
注水时间校验：注水阶段，到达注水时长后，控制阀电机驱动至下一再生位
自动计算时长
公制计算公式：注水时间=（每L树脂耗盐量*树脂总量）/360/限流扣型号/3.785
美制计算公式：注水时间 =（每立方英尺树脂耗盐量*树脂总量*7.48）/22.7/限流扣型号
注水时间校验：注水阶段，到达注水时长后，控制阀电机驱动至下一再生位
默认值范围
公制
耗盐量160
0-999
树脂填充225
0-999
限流扣3
美制
耗盐量10
0.1-99.9
树脂填充14
0.01-99.99
限流扣3
控制阀数量
默认值：2
范围：2-8
首页控制阀图标数量与控制阀数量设置一致
手动再生界面，控制阀图标数量与控制阀数量设置一致
加盐量提醒
默认值：10cm
范围：0-150
盐量低于加盐提醒位，触发加盐提醒
蜂鸣器鸣响提醒
控制阀蜂鸣器3秒响一次
系统控制器1秒响一次
首页、立即再生界面控制阀图标变为低盐提醒状态
控制阀详情查询界面，当前状态显示“加盐提醒”
故障记录保存低盐告警报错记录
修改加盐提醒距离，使其大于当前盐位距离，报警取消
加盐至提醒距离以上，报警取消
产水量设置
自定义产水量
（公制）默认值：45
（美制）默认值：9x1000
（公制）范围：0.1-999.9
（美制）范围：0.01-999.99x1000
自定义产水量后，配置信息查询额定产水量正确
自动计算产水量
计算公式：产水量=总交换量/硬度
自动计算产水量后，配置信息查询额定产水量正确性
默认值和范围
公制
FH
进水口硬度：30
范围：1-250
总交换量：160FHm³
范围：1-6000
PPM（公制默认）
进水口硬度：300
范围：1-2500
总交换量：1.5Kgm³
范围：0.1-100
dH
进水口硬度：200
范围：1-150
总交换量：80dHm³
范围：1-6000
美制
GPG（美制默认）
进水口硬度：20
范围：1-999
总交换量：180x1000gr
范围：1-9999x1000
恢复出厂设置
所有参数恢复成默认值
累计产水量清零
工作时长不变
再生记录、故障记录、30日用水量清空
阀体参数配置要同步恢复默认值
继电器设置
继电器1
工作状态指定时间开启
至少一台阀处于工作状态
当前时间在指定时间段内
继电器开启
当前时间不在指定时间段内
继电器关闭
所有阀均处于非工作状态
当前时间在指定时间段内
继电器关闭
当前时间不在指定时间段内
继电器关闭
开始/结束时间没有配置，则默认关闭
工作状态指定流量开启
至少一台阀处于工作状态
总流量达到设置值
继电器开启
验证开启持续时间与设置时长一致，时间到达后关闭
继电器关闭后，指定流量重新统计，达到指定流量后，继电器再次开启
总流量未达到设置值
继电器关闭
所有阀均处于非工作状态
总流量达到设置值
继电器关闭
总流量未达到设置值
继电器关闭
开启流量和持续时间参数没有配置，则默认关闭
再生状态指定时间开启
有阀处于再生状态
当前时间在指定时间段内
继电器开启
当前时间不在指定时间段内
继电器关闭
所有阀均处于非再生状态
当前时间在指定时间段内
继电器关闭
当前时间不在指定时间段内
继电器关闭
开始/结束时间没有配置，则默认关闭
再生状态指定流量开启
有阀处于再生状态
总流量达到设置值
继电器开启
验证开启持续时间与设置时长一致，时间到达后关闭
继电器关闭后，指定流量重新统计，达到指定流量后，继电器再次开启
总流量未达到设置值
继电器关闭
所有阀均处于非再生状态
总流量达到设置值
继电器关闭
总流量未达到设置值
继电器关闭
故障提醒时开启
至少一台控制阀处于故障中
继电器开启
无控制阀处于故障中
继电器关闭
关闭（默认）
任何条件继电器都是关闭状态
继电器2
逻辑同输出1设置
继电器之间互不影响
继电器1和继电器2同时开启
开启选项相同
开启条件相同
继电器1和继电器2开关状态变化一致
开启条件不同
继电器1和继电器2的开关状态，根据自身条件变化
开启选项不同
继电器1和继电器2的开关状态，根据自身选项和条件变化
继电器1和继电器2一开一关
某一继电器符合开启条件，另一继电器不会受此影响
12V电源输出设置
参考继电器
个性化设置
亮度设置
通过加减按钮调节亮度，每次增减20%，亮度区间为20%-100%
亮度调节时屏幕亮度变化正确
定制信息
设置定制信息后，首页查看对应信息完整正确展示
提示音
默认均不选择
故障提示音
开启
控制阀出现故障，系统控制器蜂鸣器鸣响1s/次，控制阀蜂鸣器根据连接阀体型号自身设定鸣响
关闭
控制阀发生故障，系统控制器蜂鸣器不进行鸣响，仅控制阀蜂鸣器鸣响
触控提示音
开启
点击按钮发出提示音，非按钮无声音
关闭
点击屏幕任何区域都无提示音
信息查询
配置信息
配置信息与系统设置一致
再生记录
每个阀体只记录最近两次的再生开始时间
阀体失联期间触发再生，通讯恢复后不会记录在此期间的再生信息
故障记录
记录最近16条报错信息
信息包含报错时间、阀体序号、故障码
故障码定义
1-通讯故障
控制阀断电或通讯口接线异常
2-找不到工作位
走位过程中一直找不到工作位
3-光感无信号
走位过程中，光感无信号上报
4-电机故障
走位过程中，电机故障
5-工作位错误
停留在工作位时，检测到位置停留错误
6-加盐提醒
盐量低于报警距离
30天日用水量
记录最近30天日用水量
切换公制/美制数据变化正确
图表中每日用水量实时更新数据
纵坐标最大值写死100，若某日总用水量超过100如何显示？
版本信息
软硬件版本显示正确
控制阀程序与系统控制器程序优先级
通讯正常
系统控制器程序优先级高于控制阀程序
工作阀达到再生条件，再生指令由系统控制器下发
通讯中断
控制阀只受自身程序控制
工作阀达到再生条件，控制阀自身程序发送再生指令
系统控制器修改阀体参数后，会将控制阀线路板中程序参数同步修改
主动操作控制阀
控制阀自身程序下发指令，跳过等待进入下一再生阶段
控制阀恢复出厂设置
控制阀自身程序发送指令恢复阀体出厂设置
异常处理
通讯恢复后，通讯中断期间阀体数据不会重新上传
用水量不上报
首页累计产水量，不统计失联期间阀体用水量
阀体详情查询界面-累计产水量，不统计失联期间阀体用水量
30天日用水量，不统计失联期间阀体用水量
再生记录不上报
阀体详情查询界面，再生次数不会增加
阀体详情查询界面，距离上次再生时间，仍然是当前时间与通讯正常时再生时间进行计算
信息查询再生记录，不会保存通讯中断时再生的记录
通讯恢复后，通讯中断期间系统控制器修改的参数不会重新下发指令给阀体
再生时间设置不会重新下发
例：系统控制器连接阀1阀2，阀2通讯中断，系统控制器修改再生时间，阀2通讯恢复后，阀1阀2触发再生。阀1再生时间使用修改后的再生时间，阀2仍使用修改前的再生时间
加盐量提醒设置不会重新下发
例：系统控制器连接阀1阀2，加盐量提醒都是30cm，阀2通讯中断，系统控制器修改加盐量提醒距离为40cm。阀2通讯恢复后，该阀的低盐报警距离仍是30cm，阀1的低盐报警距离为40cm
产水量设置不会重新下发
例：系统控制器连接阀1阀2，产水量都是100m³，阀2通讯中断，系统控制器修改产水量为200m³。阀2通讯恢复后，该阀产水量仍然100m³，阀1产水量为200m³
系统控制器断电数据存储逻辑
系统控制器存储累计产水量，每1m³存储一次。若系统控制器断电，不足1立方米的数据会丢失，通电后显示上一次存储的累计产水量
例：累计产水量在5m³时存储一次，累计产水达到6m³再存储一次，继续用水若在6.66m³时系统控制器断电，来电后系统控制器首页累计产水显示6m³
系统控制器不存储阀体与状态图标的关联关系，系统控制器断电来电后，重新读取阀体真实状态作为初始图标状态，再根据系统逻辑更新图标状态
断电前阀体工作图标
来电后，读取阀体处于工作位，将此阀体图标初始置为工作图标
断电前阀体低盐图标
来电后，读取阀体处于工作位，将此阀体图标初始置为工作图标，然后系统检测到低盐，图标再更新后低盐报警图标
断电前阀体再生图标
来电后，读取阀体处于再生位，将此阀体图标初始置为再生图标
断电前阀体等待再生图标
来电后，读取阀体处于工作位，将此阀体图标初始置为工作图标，然后根据当前系统类型逻辑，判定图标是否更新
流量递增类型，此阀剩余流量为0，若无阀体再生，此阀图标变为再生状态图标，若有阀体再生，此阀图标变为等待再生图标
多用一备类型，此阀剩余流量为0，若无阀体再生，此阀图标变为再生状态图标，若有阀体再生，此阀图标变为等待再生图标
互锁系统类型，此阀剩余流量为0，若无阀体再生，此阀图标变为再生状态图标，若有阀体再生，此阀图标变为等待再生图标
顺序系统类型，此阀是主阀，剩余流量为0，若无阀体再生，此阀图标变为再生状态图标，若有阀体再生，此阀图标变为等待再生图标
顺序系统类型，此阀不是主阀，无论主阀此时何种状态，此阀图标仍然是工作状态图标
例：阀1阀2阀3，阀1作为主阀，当阀1触发再生时，阀2阀3是等待再生状态，此时断电来电后，阀1仍是再生状态，但是阀2阀3是工作状态，阀1再生完成后阀2阀3不会顺序再生，需阀1下次再生时，阀2阀3才会顺序再生
查看更多
相似思维导图模版
首页
我的文件
我的团队
个人中心
