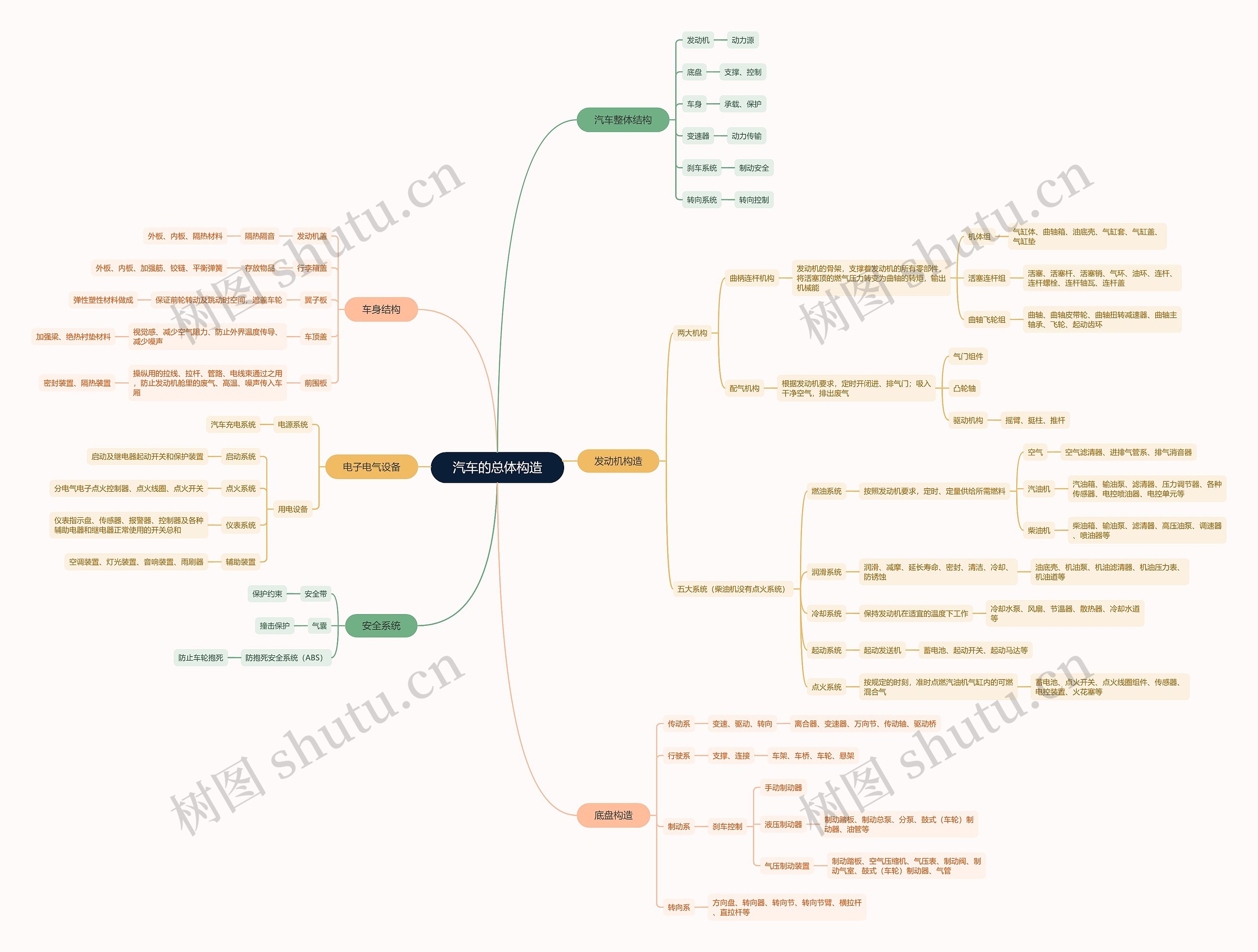

汽车整体结构

发动机

动力源

底盘

支撑、控制

车身

承载、保护

变速器

动力传输

刹车系统

制动安全

转向系统

转向控制

车身结构

发动机盖

隔热隔音

外板、内板、隔热材料

行李箱盖

存放物品

外板、内板、加强筋、铰链、平衡弹簧

翼子板

保证前轮转动及跳动时空间，遮盖车轮

弹性塑性材料做成

车顶盖

视觉感、减少空气阻力、防止外界温度传导、减少噪声

加强梁、绝热衬垫材料

前围板

操纵用的拉线、拉杆、管路、电线束通过之用，防止发动机舱里的废气、高温、噪声传入车厢

密封装置、隔热装置

电子电气设备

电源系统

汽车充电系统

用电设备

启动系统

启动及继电器起动开关和保护装置

点火系统

分电气电子点火控制器、点火线圈、点火开关

仪表系统

仪表指示盘、传感器、报警器、控制器及各种辅助电器和继电器正常使用的开关总和

辅助装置

空调装置、灯光装置、音响装置、雨刷器

发动机构造

两大机构

曲柄连杆机构

发动机的骨架，支撑着发动机的所有零部件，将活塞顶的燃气压力转变为曲轴的转矩，输出机械能

机体组

气缸体、曲轴箱、油底壳、气缸套、气缸盖、气缸垫

活塞连杆组

活塞、活塞杆、活塞销、气环、油环、连杆、连杆螺栓、连杆轴瓦、连杆盖

曲轴飞轮组

曲轴、曲轴皮带轮、曲轴扭转减速器、曲轴主轴承、飞轮、起动齿环

配气机构

根据发动机要求，定时开闭进、排气门；吸入干净空气，排出废气

气门组件

凸轮轴

驱动机构

摇臂、挺柱、推杆

五大系统（柴油机没有点火系统）

燃油系统

按照发动机要求，定时、定量供给所需燃料

空气

空气滤清器、进排气管系、排气消音器

汽油机

汽油箱、输油泵、滤清器、压力调节器、各种传感器、电控喷油器、电控单元等

柴油机

柴油箱、输油泵、滤清器、高压油泵、调速器、喷油器等

润滑系统

润滑、减摩、延长寿命、密封、清洁、冷却、防锈蚀

油底壳、机油泵、机油滤清器、机油压力表、机油道等

冷却系统

保持发动机在适宜的温度下工作

冷却水泵、风扇、节温器、散热器、冷却水道等

起动系统

起动发送机

蓄电池、起动开关、起动马达等

点火系统

按规定的时刻，准时点燃汽油机气缸内的可燃混合气

蓄电池、点火开关、点火线圈组件、传感器、电控装置、火花塞等

安全系统

安全带

保护约束

气囊

撞击保护

防抱死安全系统（ABS）

防止车轮抱死

底盘构造

传动系

变速、驱动、转向

离合器、变速器、万向节、传动轴、驱动桥

行驶系

支撑、连接

车架、车桥、车轮、悬架

制动系

刹车控制

手动制动器

液压制动器

制动踏板、制动总泵、分泵、鼓式（车轮）制动器、油管等

气压制动装置

制动踏板、空气压缩机、气压表、制动阀、制动气室、鼓式（车轮）制动器、气管

转向系

方向盘、转向器、转向节、转向节臂、横拉杆、直拉杆等
