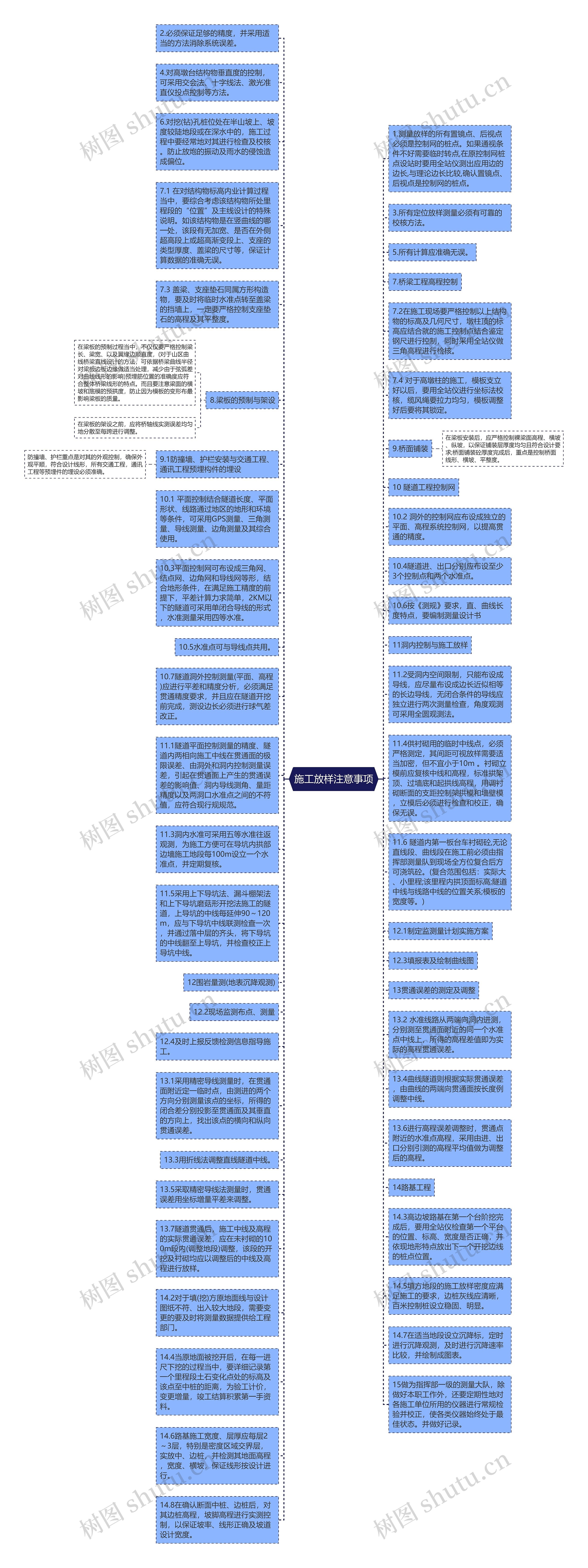

1.测量放样的所有置镜点、后视点必须是控制网的桩点。如果通视条件不好需要临时转点,在原控制网桩点设站时要用全站仪测出应用边的边长,与理论边长比较,确认置镜点、后视点是控制网的桩点。
2.必须保证足够的精度，并采用适当的方法消除系统误差。
4.对高墩台结构物垂直度的控制，可采用交会法、十字线法、激光准直仪投点控制等方法。
6.对挖(钻)孔桩位处在半山坡上、坡度较陡地段或在深水中的，施工过程中要经常地对其进行检查及校核。防止放炮的振动及雨水的侵蚀造成偏位。
7.1 在对结构物标高内业计算过程当中，要综合考虑该结构物所处里程段的“位置”及主线设计的特殊说明。如该结构物是在竖曲线的哪一处，该段有无加宽、是否在外侧超高段上或超高渐变段上、支座的类型厚度、盖梁的尺寸等，保证计算数据的准确无误。
7.2在施工现场要严格控制以上结构物的标高及几何尺寸，墩柱顶的标高应结合就的施工控制点结合鉴定钢尺进行控制，同时采用全站仪做三角高程进行检核。
7.3 盖梁、支座垫石同属方形构造物，要及时将临时水准点转至盖梁的挡墙上，一定要严格控制支座垫石的高程及其平整度。
7.4 对于高墩柱的施工，模板支立好以后，要用全站仪进行坐标法校核，缆风绳要拉力均匀，模板调整好后要将其锁定。
8.梁板的预制与架设
在梁板的预制过程当中，不仅仅要严格控制梁长、梁宽、以及翼缘边顺直度，(对于山区曲线桥梁直线设计的方法，可依据桥梁曲线半径对梁板边板边缘做适当处理，减少由于弦弧差对曲线线形的影响)预埋筋位置的准确度应符合整体桥梁线形的特点。而且要注意梁面的横坡和底模的预拱度，防止因为模板的变形布最影响梁板的质量。
在梁板的架设之前，应将桥轴线实测误差均匀地分散至每跨进行调整。
9.桥面铺装
在梁板安装后，应严格控制裸梁面高程、横坡、纵坡，以保证铺装层厚度均匀且符合设计要求;桥面铺装砼厚度完成后，重点是控制桥面线形、横坡、平整度。
9.1防撞墙、护栏安装与交通工程、通讯工程预埋构件的埋设
防撞墙、护栏重点是对其的外观控制，确保外观平顺，符合设计线形，所有交通工程，通讯工程等预埋件的埋设必须准确。
10.1 平面控制结合隧道长度、平面形状、线路通过地区的地形和环境等条件，可采用GPS测量、三角测量、导线测量、边角测量及其综合使用。
10.2 洞外的控制网应布设成独立的平面、高程系统控制网，以提高贯通的精度。
10.3平面控制网可布设成三角网、结点网、边角网和导线网等形，结合地形条件，在满足施工精度的前提下，平差计算力求简单，2KM以下的隧道可采用单闭合导线的形式，水准测量采用四等水准。
10.4隧道进、出口分别应布设至少3个控制点和两个水准点。
10.6按《测规》要求，直、曲线长度特点，要编制测量设计书
10.7隧道洞外控制测量(平面、高程)应进行平差和精度分析，必须满足贯通精度要求，并且应在隧道开挖前完成，测设边长必须进行球气差改正。
11.1隧道平面控制测量的精度、隧道内两相向施工中线在贯通面的极限误差、由洞外和洞内控制测量误差，引起在贯通面上产生的贯通误差的影响值、洞内导线测角、量距精度以及两洞口水准点之间的不符值，应符合现行规规范。
11.2受洞内空间限制，只能布设成导线，应尽量布设成边长近似相等的长边导线，无闭合条件的导线应独立进行两次测量检查，角度观测可采用全圆观测法。
11.3洞内水准可采用五等水准往返观测，为施工方便可在导坑内拱部边墙施工地段每100m设立一个水准点，并定期复核。
11.4供衬砌用的临时中线点，必须严格测定，其间距可视放样需要适当加密，但不宜小于10m 。衬砌立模前应复核中线和高程，标准拱架顶、过墙底和起拱线高程，用调衬砌断面的支距控制架拱模和墙壁模，立模后必须进行检查和校正，确保无误。
11.5采用上下导坑法、漏斗棚架法和上下导坑磨菇形开挖法施工的隧道，上导坑的中线每延伸90～120m，应与下导坑中线联测检查一次，并通过落中层的齐头，将下导坑的中线翻至上导坑，并检查校正上导坑中线。
11.6 隧道内第一板台车衬砌砼,无论直线段、曲线段在施工前必须由指挥部测量队到现场全方位复合后方可浇筑砼。(复合范围包括：实际大、小里程;该里程内拱顶面标高;隧道中线与线路中线的位置关系;模板的宽度等。)
13.1采用精密导线测量时，在贯通面附近定一临时点，由测进的两个方向分别测量该点的坐标，所得的闭合差分别投影至贯通面及其垂直的方向上，找出该点的横向和纵向贯通误差。
13.2 水准线路从两端向洞内进测，分别测至贯通面附近的同一个水准点中线上，所得的高程差值即为实际的高程贯通误差。
13.4曲线隧道则根据实际贯通误差，由曲线的两端向贯通面按长度例调整中线。
13.5采取精密导线法测量时，贯通误差用坐标增量平差来调整。
13.6进行高程误差调整时，贯通点附近的水准点高程，采用由进、出口分别引测的高程平均值做为调整后的高程。
13.7隧道贯通后，施工中线及高程的实际贯通误差，应在未衬砌的100m段内(调整地段)调整，该段的开挖及衬砌均应以调整后的中线及高程进行放样。
14.2对于填(挖)方原地面线与设计图纸不符、出入较大地段，需要变更的要及时将测量数据提供给工程部门。
14.3高边坡路基在第一个台阶挖完成后，要用全站仪检查第一个平台的位置、标高、宽度是否正确，并依现地形特点放出下一个开挖边线的桩点位置。
14.4当原地面被挖开后，在每一进尺下挖的过程当中，要详细记录第一个里程段土石变化点处的标高及该点至中桩的距离，为验工计价，变更增量，竣工结算积累第一手资料。
14.5填方地段的施工放样密度应满足施工的要求，边桩灰线应清晰，百米控制桩设立稳固、明显。
14.6路基施工宽度、层厚应每层2～3层，特别是密度区域交界层，实放中、边桩，并检测其地面高程，宽度、横坡，保证线形按设计进行。
14.7在适当地段设立沉降标，定时进行沉降观测，及时进行沉降速率比较，并绘制成图表。
14.8在确认断面中桩、边桩后，对其边桩高程，坡脚高程进行实测控制，以保证坡率、线形正确及坡道设计宽度。
15做为指挥部一级的测量大队，除做好本职工作外，还要定期性地对各施工单位所用的仪器进行常规检验并校正，使各类仪器始终处于最佳状态。并做好记录。
