摘要：小浪底南岸引水口工程进水塔处的固定卷扬启闭机、门机和引水隧洞出口的油压启闭机是引水口工程的重要金属结构及机电设备，其电气控制操作的可靠性、灵活性，直接影响整个引水口工程的安全。本文详细介绍了几种类型的启闭机电气设计原理。

树图思维导图提供《引水口工程闸门启闭机电气设计》在线思维导图免费制作，点击“编辑”按钮，可对《引水口工程闸门启闭机电气设计》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：2370d201353f80413c3700af5fb076df

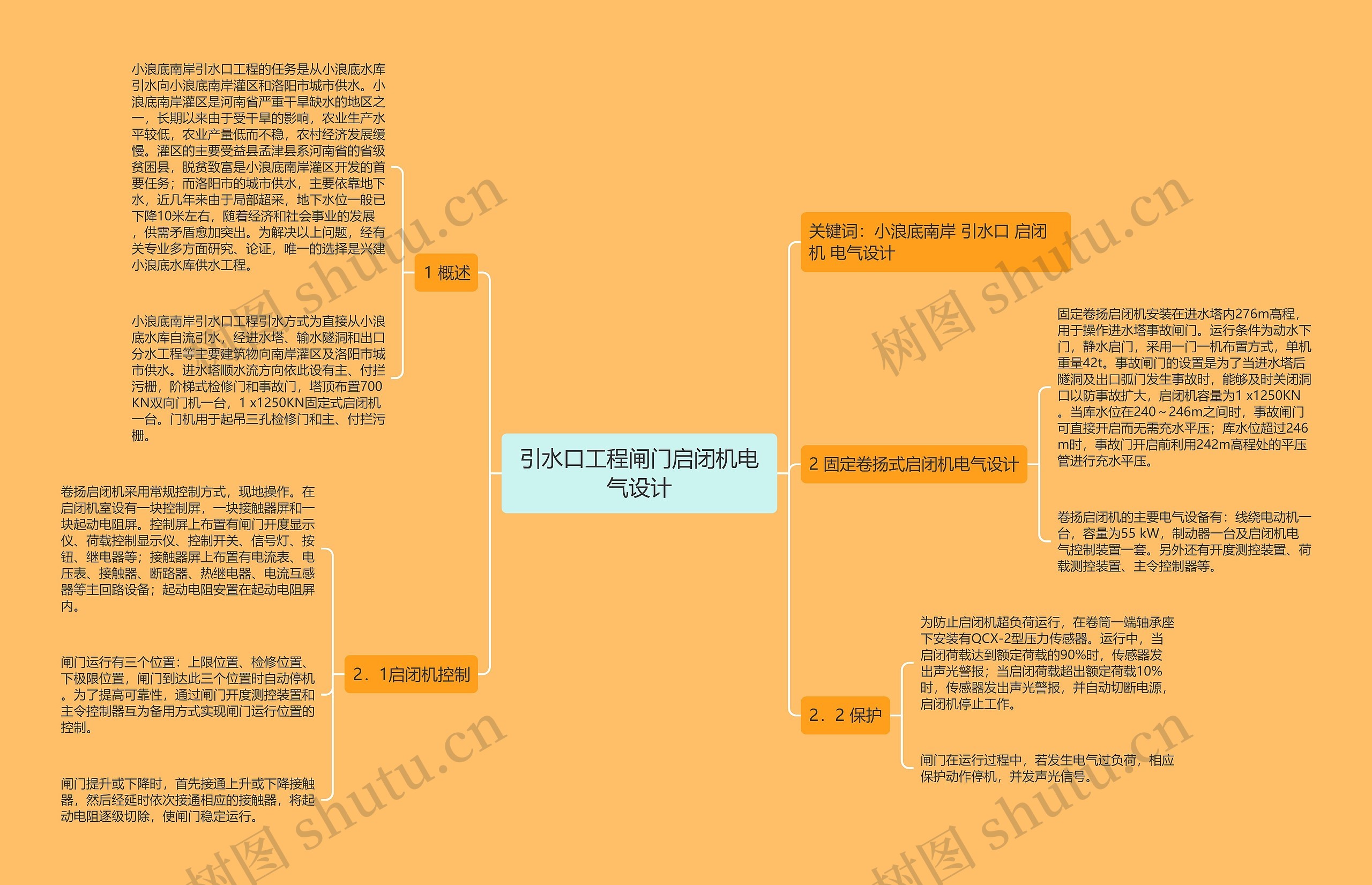

思维导图大纲

1 概述

小浪底南岸引水口工程的任务是从小浪底水库引水向小浪底南岸灌区和洛阳市城市供水。小浪底南岸灌区是河南省严重干旱缺水的地区之一，长期以来由于受干旱的影响，农业生产水平较低，农业产量低而不稳，农村经济发展缓慢。灌区的主要受益县孟津县系河南省的省级贫困县，脱贫致富是小浪底南岸灌区开发的首要任务；而洛阳市的城市供水，主要依靠地下水，近几年来由于局部超采，地下水位一般已下降10米左右，随着经济和社会事业的发展，供需矛盾愈加突出。为解决以上问题，经有关专业多方面研究、论证，唯一的选择是兴建小浪底水库供水工程。

小浪底南岸引水口工程引水方式为直接从小浪底水库自流引水，经进水塔、输水隧洞和出口分水工程等主要建筑物向南岸灌区及洛阳市城市供水。进水塔顺水流方向依此设有主、付拦污栅，阶梯式检修门和事故门，塔顶布置700KN双向门机一台，1 x1250KN固定式启闭机一台。门机用于起吊三孔检修门和主、付拦污栅。

2 固定卷扬式启闭机电气设计

固定卷扬启闭机安装在进水塔内276m高程，用于操作进水塔事故闸门。运行条件为动水下门，静水启门，采用一门一机布置方式，单机重量42t。事故闸门的设置是为了当进水塔后隧洞及出口弧门发生事故时，能够及时关闭洞口以防事故扩大，启闭机容量为1 x1250KN。当库水位在240～246m之间时，事故闸门可直接开启而无需充水平压；库水位超过246m时，事故门开启前利用242m高程处的平压管进行充水平压。

卷扬启闭机的主要电气设备有：线绕电动机一台，容量为55 kW，制动器一台及启闭机电气控制装置一套。另外还有开度测控装置、荷载测控装置、主令控制器等。
