摘要：顶山供水管道工程是为解决北疆供水工程施工、运行而兴建的一项附属工程，设计流量384m3/h，最大日供水量9000m3/d。该工程的特点是水位差大，总可利用水头达143m，是一个可以充分利用地形实现122km管道重力输水的供水工程，输水干管总长达144km，水泵扬水部分占22km。本文简要介绍该管道工程设计遇到主要问题及解决对策。

树图思维导图提供《顶山144km玻璃钢供水管道工程设计总结》在线思维导图免费制作，点击“编辑”按钮，可对《顶山144km玻璃钢供水管道工程设计总结》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：34892cde8ad6265bd00444f992434f5a

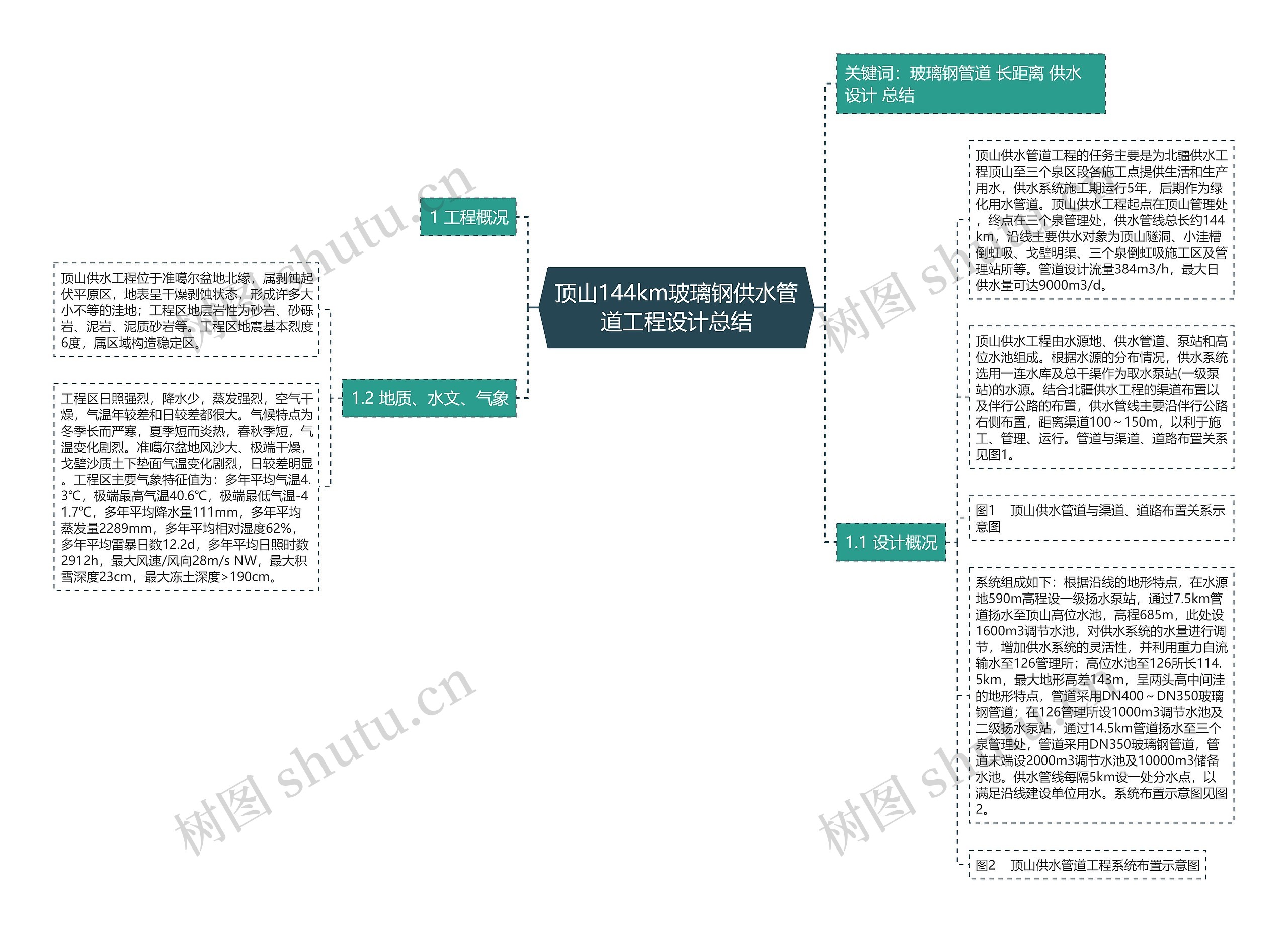

思维导图大纲

1.1 设计概况

顶山供水管道工程的任务主要是为北疆供水工程顶山至三个泉区段各施工点提供生活和生产用水，供水系统施工期运行5年，后期作为绿化用水管道。顶山供水工程起点在顶山管理处，终点在三个泉管理处，供水管线总长约144km，沿线主要供水对象为顶山隧洞、小洼槽倒虹吸、戈壁明渠、三个泉倒虹吸施工区及管理站所等。管道设计流量384m3/h，最大日供水量可达9000m3/d。

顶山供水工程由水源地、供水管道、泵站和高位水池组成。根据水源的分布情况，供水系统选用一连水库及总干渠作为取水泵站(一级泵站)的水源。结合北疆供水工程的渠道布置以及伴行公路的布置，供水管线主要沿伴行公路右侧布置，距离渠道100～150m，以利于施工、管理、运行。管道与渠道、道路布置关系见图1。

图1 顶山供水管道与渠道、道路布置关系示意图

系统组成如下：根据沿线的地形特点，在水源地590m高程设一级扬水泵站，通过7.5km管道扬水至顶山高位水池，高程685m，此处设1600m3调节水池，对供水系统的水量进行调节，增加供水系统的灵活性，并利用重力自流输水至126管理所；高位水池至126所长114.5km，最大地形高差143m，呈两头高中间洼的地形特点，管道采用DN400～DN350玻璃钢管道；在126管理所设1000m3调节水池及二级扬水泵站，通过14.5km管道扬水至三个泉管理处，管道采用DN350玻璃钢管道，管道末端设2000m3调节水池及10000m3储备水池。供水管线每隔5km设一处分水点，以满足沿线建设单位用水。系统布置示意图见图2。

图2 顶山供水管道工程系统布置示意图

1.2 地质、水文、气象

顶山供水工程位于准噶尔盆地北缘，属剥蚀起伏平原区，地表呈干燥剥蚀状态，形成许多大小不等的洼地；工程区地层岩性为砂岩、砂砾岩、泥岩、泥质砂岩等。工程区地震基本烈度6度，属区域构造稳定区。

工程区日照强烈，降水少，蒸发强烈，空气干燥，气温年较差和日较差都很大。气候特点为冬季长而严寒，夏季短而炎热，春秋季短，气温变化剧烈。准噶尔盆地风沙大、极端干燥，戈壁沙质土下垫面气温变化剧烈，日较差明显。工程区主要气象特征值为：多年平均气温4.3℃，极端最高气温40.6℃，极端最低气温-41.7℃，多年平均降水量111mm，多年平均蒸发量2289mm，多年平均相对湿度62%，多年平均雷暴日数12.2d，多年平均日照时数2912h，最大风速/风向28m/s NW，最大积雪深度23cm，最大冻土深度>190cm。
