摘要：顶山供水管道工程是为解决北疆供水工程施工、运行而兴建的一项附属工程，设计流量384m3/h，最大日供水量9000m3/d。该工程的特点是水位差大，总可利用水头达143m，是一个可以充分利用地形实现122km管道重力输水的供水工程，输水干管总长达144km，水泵扬水部分占22km。本文简要介绍该管道工程设计遇到主要问题及解决对策

树图思维导图提供《顶山144km玻璃钢供水管道工程设计总结（2）》在线思维导图免费制作，点击“编辑”按钮，可对《顶山144km玻璃钢供水管道工程设计总结（2）》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：0908ba24b1ec83ca30d42484c852bb4e

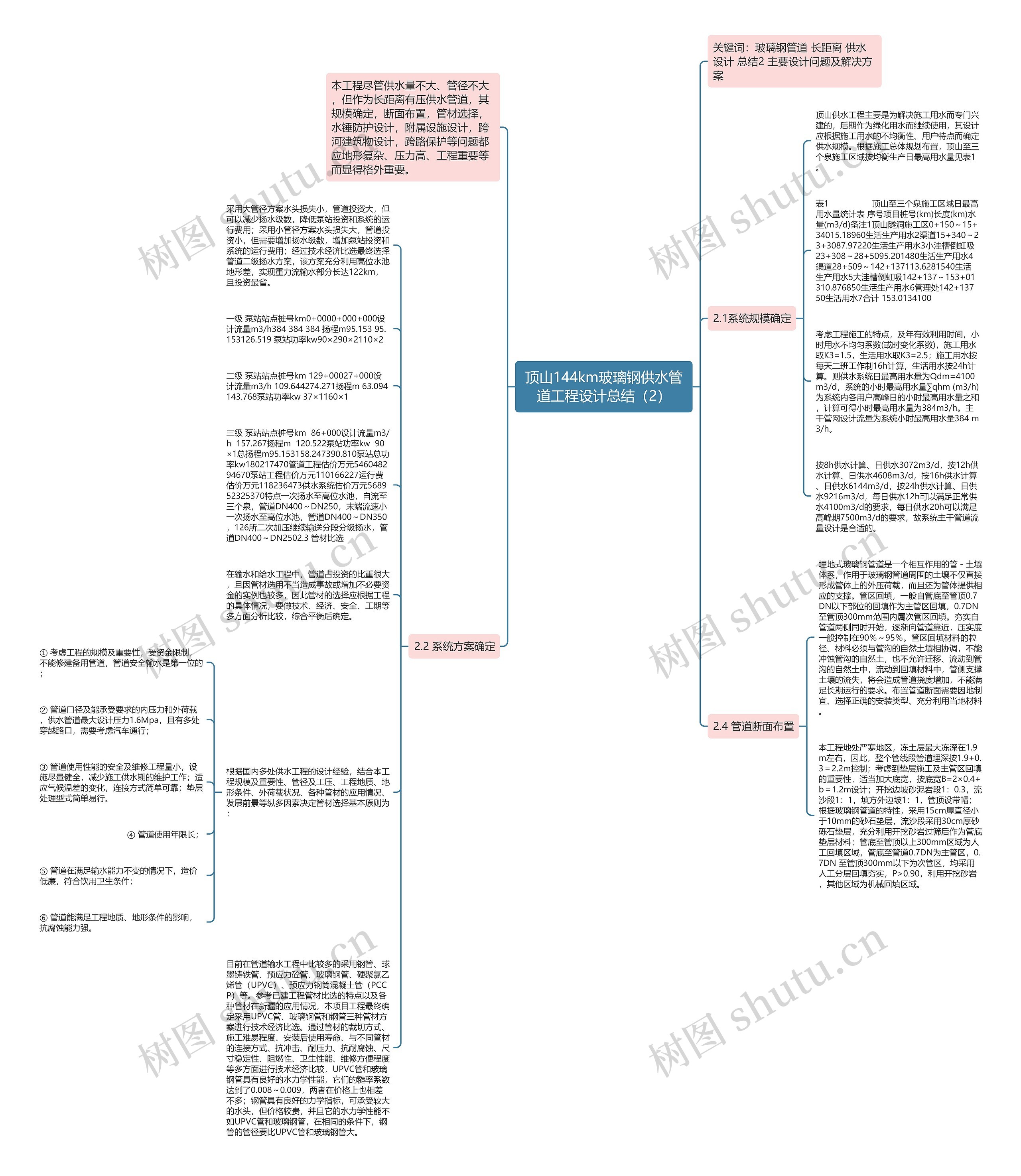

思维导图大纲

2.1系统规模确定

顶山供水工程主要是为解决施工用水而专门兴建的，后期作为绿化用水而继续使用，其设计应根据施工用水的不均衡性、用户特点而确定供水规模。根据施工总体规划布置，顶山至三个泉施工区域按均衡生产日最高用水量见表1。

表1 顶山至三个泉施工区域日最高用水量统计表序号项目桩号(km)长度(km)水量(m3/d)备注1顶山隧洞施工区0+150～15+34015.18960生活生产用水2渠道15+340～23+3087.97220生活生产用水3小洼槽倒虹吸23+308～28+5095.201480生活生产用水4渠道28+509～142+137113.6281540生活生产用水5大洼槽倒虹吸142+137～153+01310.876850生活生产用水6管理处142+137 50生活用水7合计 153.0134100

考虑工程施工的特点，及年有效利用时间，小时用水不均匀系数(或时变化系数)，施工用水取K3=1.5，生活用水取K3=2.5；施工用水按每天二班工作制16h计算，生活用水按24h计算。则供水系统日最高用水量为Qdm=4100m3/d，系统的小时最高用水量∑qhm (m3/h)为系统内各用户高峰日的小时最高用水量之和，计算可得小时最高用水量为384m3/h。主干管网设计流量为系统小时最高用水量384 m3/h。

按8h供水计算、日供水3072m3/d，按12h供水计算、日供水4608m3/d，按16h供水计算、日供水6144m3/d，按24h供水计算、日供水9216m3/d，每日供水12h可以满足正常供水4100m3/d的要求，每日供水20h可以满足高峰期7500m3/d的要求，故系统主干管道流量设计是合适的。

2.2 系统方案确定

采用大管径方案水头损失小，管道投资大，但可以减少扬水级数，降低泵站投资和系统的运行费用；采用小管径方案水头损失大，管道投资小，但需要增加扬水级数，增加泵站投资和系统的运行费用；经过技术经济比选最终选择管道二级扬水方案，该方案充分利用高位水池地形差，实现重力流输水部分长达122km，且投资最省。

一级泵站站点桩号km0+0000+000+000设计流量m3/h384 384 384 扬程m95.153 95.153126.519 泵站功率kw90×290×2110×2

二级泵站站点桩号km 129+00027+000设计流量m3/h 109.644274.271扬程m 63.094143.768泵站功率kw 37×1160×1

三级泵站站点桩号km 86+000设计流量m3/h 157.267扬程m 120.522泵站功率kw 90×1总扬程m95.153158.247390.810泵站总功率kw180217470管道工程估价万元546048294670泵站工程估价万元110166227运行费估价万元118236473供水系统估价万元568952325370特点一次扬水至高位水池，自流至三个泉，管道DN400～DN250，末端流速小一次扬水至高位水池，管道DN400～DN350，126所二次加压继续输送分段分级扬水，管道DN400～DN2502.3 管材比选

在输水和给水工程中，管道占投资的比重很大，且因管材选用不当造成事故或增加不必要资金的实例也较多，因此管材的选择应根据工程的具体情况，要做技术、经济、安全、工期等多方面分析比较，综合平衡后确定。

根据国内多处供水工程的设计经验，结合本工程规模及重要性、管径及工压、工程地质、地形条件、外荷载状况、各种管材的应用情况、发展前景等纵多因素决定管材选择基本原则为：

① 考虑工程的规模及重要性，受资金限制，不能修建备用管道，管道安全输水是第一位的；

② 管道口径及能承受要求的内压力和外荷载，供水管道最大设计压力1.6Mpa，且有多处穿越路口，需要考虑汽车通行；

③ 管道使用性能的安全及维修工程量小，设施尽量健全，减少施工供水期的维护工作；适应气候温差的变化，连接方式简单可靠；垫层处理型式简单易行。

④ 管道使用年限长；

⑤ 管道在满足输水能力不变的情况下，造价低廉，符合饮用卫生条件；

⑥ 管道能满足工程地质、地形条件的影响，抗腐蚀能力强。

目前在管道输水工程中比较多的采用钢管、球墨铸铁管、预应力砼管、玻璃钢管、硬聚氯乙烯管（UPVC）、预应力钢筒混凝土管（PCCP）等。参考已建工程管材比选的特点以及各种管材在新疆的应用情况，本项目工程最终确定采用UPVC管、玻璃钢管和钢管三种管材方案进行技术经济比选。通过管材的裁切方式、施工难易程度、安装后使用寿命、与不同管材的连接方式、抗冲击、耐压力、抗耐腐蚀、尺寸稳定性、阻燃性、卫生性能、维修方便程度等多方面进行技术经济比较，UPVC管和玻璃钢管具有良好的水力学性能，它们的糙率系数达到了0.008～0.009，两者在价格上也相差不多；钢管具有良好的力学指标，可承受较大的水头，但价格较贵，并且它的水力学性能不如UPVC管和玻璃钢管，在相同的条件下，钢管的管径要比UPVC管和玻璃钢管大。

2.4 管道断面布置

埋地式玻璃钢管道是一个相互作用的管－土壤体系，作用于玻璃钢管道周围的土壤不仅直接形成管体上的外压荷载，而且还为管体提供相应的支撑。管区回填，一般自管底至管顶0.7DN以下部位的回填作为主管区回填，0.7DN至管顶300mm范围内属次管区回填。夯实自管道两侧同时开始，逐渐向管道靠近，压实度一般控制在90％～95％。管区回填材料的粒径、材料必须与管沟的自然土壤相协调，不能冲蚀管沟的自然土，也不允许迁移、流动到管沟的自然土中，流动到回填材料中，管侧支撑土壤的流失，将会造成管道挠度增加，不能满足长期运行的要求。布置管道断面需要因地制宜、选择正确的安装类型、充分利用当地材料。

本工程地处严寒地区，冻土层最大冻深在1.9m左右，因此，整个管线段管道埋深按1.9+0.3＝2.2m控制；考虑到垫层施工及主管区回填的重要性，适当加大底宽，按底宽B=2×0.4+b＝1.2m设计；开挖边坡砂泥岩段1：0.3，流沙段1：1，填方外边坡1：1，管顶设带帽；根据玻璃钢管道的特性，采用15cm厚直径小于10mm的砂石垫层，流沙段采用30cm厚砂砾石垫层，充分利用开挖砂岩过筛后作为管底垫层材料；管底至管顶以上300mm区域为人工回填区域，管底至管道0.7DN为主管区，0.7DN 至管顶300mm以下为次管区，均采用人工分层回填夯实，P>0.90，利用开挖砂岩，其他区域为机械回填区域。
