随着北京2008年奥运会的接近，各个奥运工程和奥运配套工程都在紧张的施工，各种各样的结构形式都会出现，层高变化多样，楼板高低错落，层高高达十一二米的情况比较常见，模板施工的难度很大，考虑到模板工程的重要性，因此本篇论文主要介绍层高大于6米的顶板、墙体和大于2米高的梁模板施工时的注意事项。

树图思维导图提供《墙体、顶板梁模板施工注意问题分析》在线思维导图免费制作，点击“编辑”按钮，可对《墙体、顶板梁模板施工注意问题分析》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：f92eef2b60316a2c8e6395e09fb09fdf

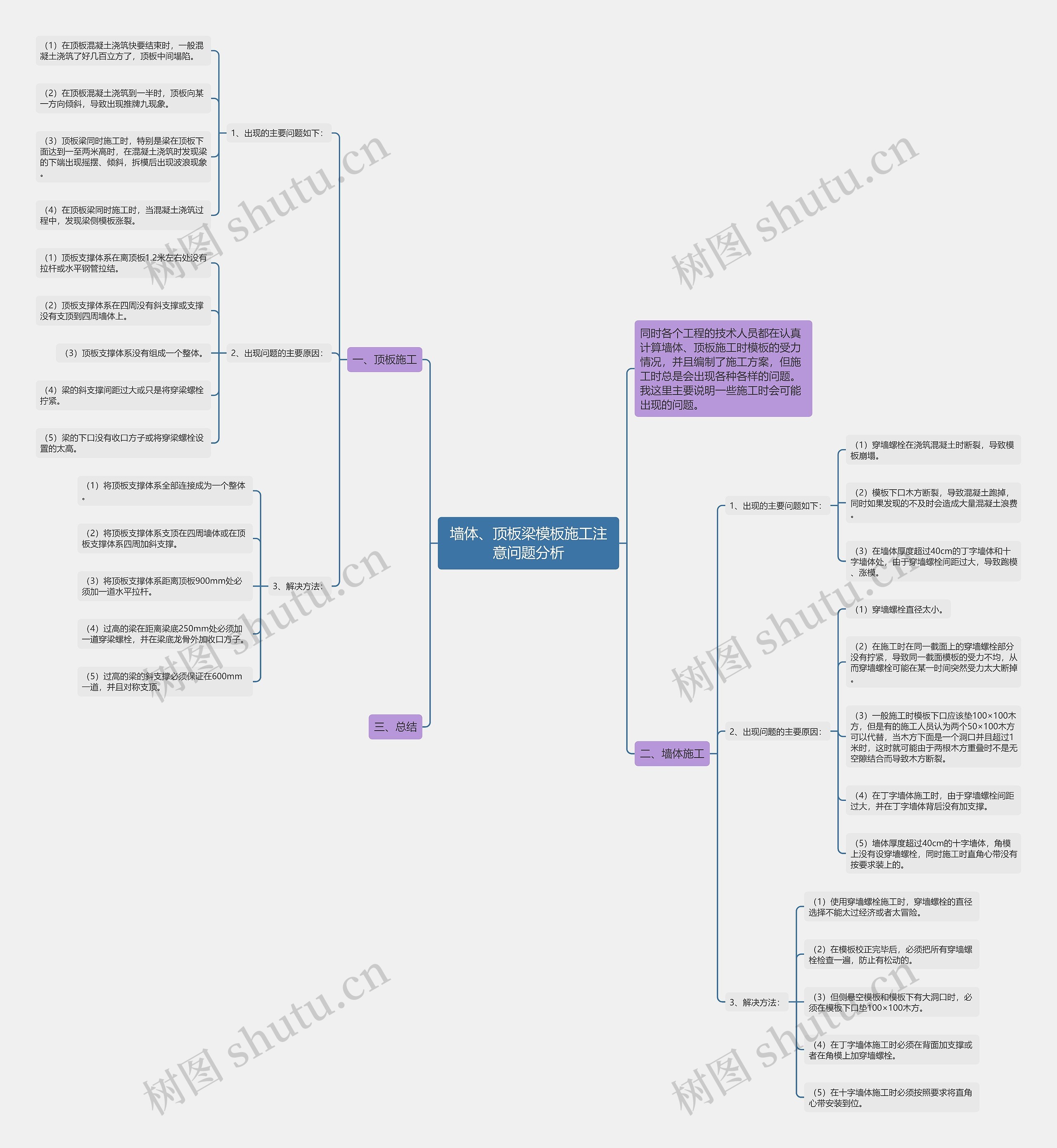

思维导图大纲

一、顶板施工

1、出现的主要问题如下：

（1）在顶板混凝土浇筑快要结束时，一般混凝土浇筑了好几百立方了，顶板中间塌陷。

（2）在顶板混凝土浇筑到一半时，顶板向某一方向倾斜，导致出现推牌九现象。

（3）顶板梁同时施工时，特别是梁在顶板下面达到一至两米高时，在混凝土浇筑时发现梁的下端出现摇摆、倾斜，拆模后出现波浪现象。

（4）在顶板梁同时施工时，当混凝土浇筑过程中，发现梁侧模板涨裂。

2、出现问题的主要原因：

（1）顶板支撑体系在离顶板1.2米左右处没有拉杆或水平钢管拉结。

（2）顶板支撑体系在四周没有斜支撑或支撑没有支顶到四周墙体上。

（3）顶板支撑体系没有组成一个整体。

（4）梁的斜支撑间距过大或只是将穿梁螺栓拧紧。

（5）梁的下口没有收口方子或将穿梁螺栓设置的太高。

3、解决方法：

（1）将顶板支撑体系全部连接成为一个整体。

（2）将顶板支撑体系支顶在四周墙体或在顶板支撑体系四周加斜支撑。

（3）将顶板支撑体系距离顶板900mm处必须加一道水平拉杆。

（4）过高的梁在距离梁底250mm处必须加一道穿梁螺栓，并在梁底龙骨外加收口方子。

（5）过高的梁的斜支撑必须保证在600mm一道，并且对称支顶。

二、墙体施工

1、出现的主要问题如下：

（1）穿墙螺栓在浇筑混凝土时断裂，导致模板崩塌。

（2）模板下口木方断裂，导致混凝土跑掉，同时如果发现的不及时会造成大量混凝土浪费。

（3）在墙体厚度超过40cm的丁字墙体和十字墙体处，由于穿墙螺栓间距过大，导致跑模、涨模。

2、出现问题的主要原因：

（1）穿墙螺栓直径太小。

（2）在施工时在同一截面上的穿墙螺栓部分没有拧紧，导致同一截面模板的受力不均，从而穿墙螺栓可能在某一时间突然受力太大断掉。

（3）一般施工时模板下口应该垫100×100木方，但是有的施工人员认为两个50×100木方可以代替，当木方下面是一个洞口并且超过1米时，这时就可能由于两根木方重叠时不是无空隙结合而导致木方断裂。

（4）在丁字墙体施工时，由于穿墙螺栓间距过大，并在丁字墙体背后没有加支撑。

（5）墙体厚度超过40cm的十字墙体，角模上没有设穿墙螺栓，同时施工时直角心带没有按要求装上的。

3、解决方法：

（1）使用穿墙螺栓施工时，穿墙螺栓的直径选择不能太过经济或者太冒险。

（2）在模板校正完毕后，必须把所有穿墙螺栓检查一遍，防止有松动的。

（3）但侧悬空模板和模板下有大洞口时，必须在模板下口垫100×100木方。

（4）在丁字墙体施工时必须在背面加支撑或者在角模上加穿墙螺栓。

（5）在十字墙体施工时必须按照要求将直角心带安装到位。

三、总结
