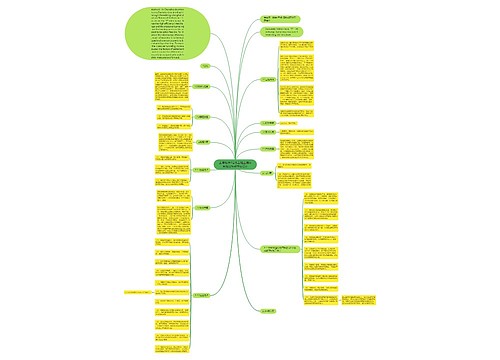

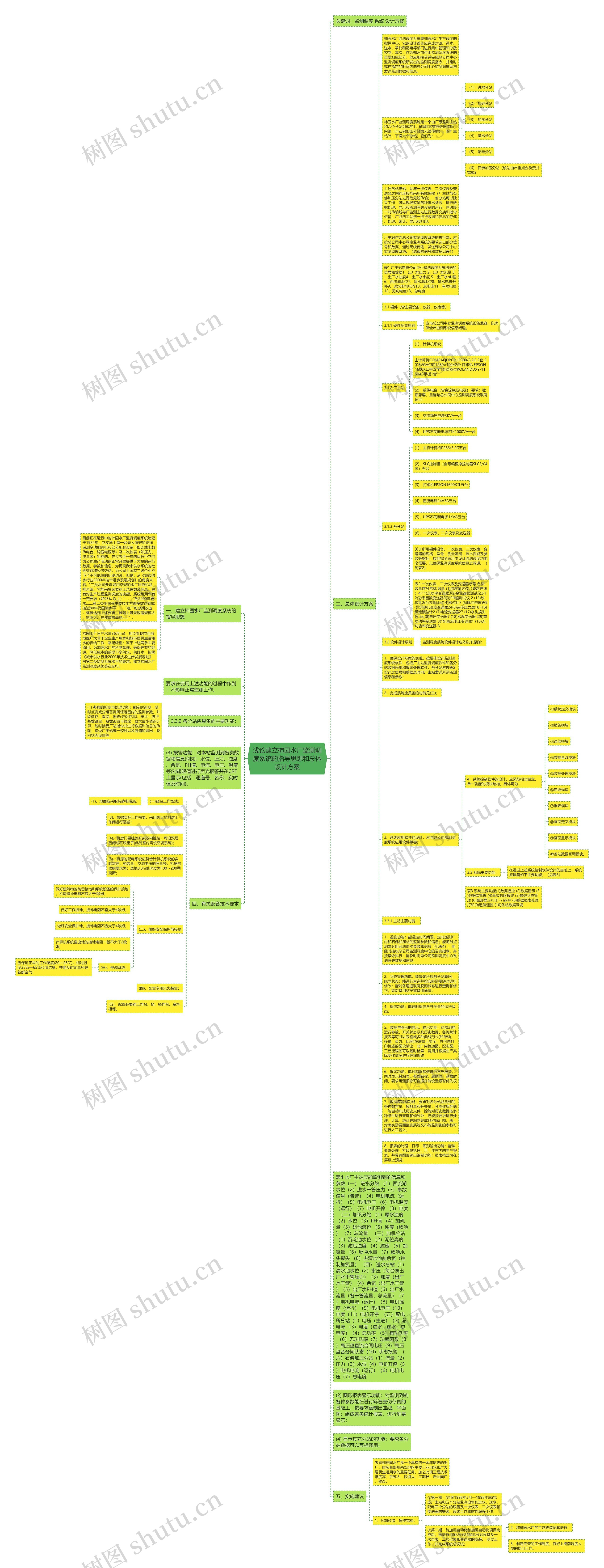

柿园水厂监测调度系统是柿园水厂生产调度的指挥中心，它的设计首先应完成对该厂进水、送水、净化和配电等部门进行集中管理和分散控制，其次，作为郑州市供水监测调度系统的重要组成部分，他应能接受并完成总公司中心监测调度系统所发出的监测调度指令，并定时或在指定的时间内向总公司中心监测调度系统发送监测数据和信息。
柿园水厂监测调度系统是一个由厂级监测主站和六个分站组成的1：6辐射状有线数据传输网络（与石佛加压分站为无线传输），除厂主站外，下设六个分站，它们为：
上述各站与站、站与一次仪表、二次仪表及变送器之间的连接均采用有线传输（厂主站与石佛加压分站之间为无线传输），各分站可以独立工作，可以现场监测各种供水参数，进行数据处理、显示和监测有关设备的运行，同时经一对传输线与厂监测主站进行数据交换和指令传输。厂监测主站统一进行数据和信息的存储、处理、统计、显示和打印。
厂主站作为总公司监测调度系统的执行端，应按总公司中心调度监测系统的要求选出部分信号和数据，通过无线传输，发送到总公司中心监测调度系统。（选取的信号和数据见表1）
表1 厂主站向总公司中心检测调度系统选送的信号和数据1、出厂水压力 2、出厂水流量 3、出厂水浊度4、出厂水余氯 5、出厂水pH值6、西流湖水位7、清水池水位8、送水电机开停9、送水电机电流10、总电流11、有功电度12、无功电度13、总电度
3.1.1 硬件配置原则
应与总公司中心监测调度系统设备兼容，以确保全市监测系统信息畅通。
3.1.2 厂主站
主计算机COMPAQDPCPUP300/3.2G 2套 20"SVGACRT1280×10242台 打印机 EPSON1600KⅡ带汉字1套绘图仪ROLANDDXY-1150A3平板1套
(2)、数传电台（含直流稳压电源） 要求：数话兼容，且能与总公司中心监测调度系统联网运行；
3.1.3 各分站
(2)、SLC控制柜（含可编程序控制器SLC5/04等）五台
关于所用硬件设备、一次仪表、二次仪表、变送器的规格、型号、测量范围、技术性能及参数等指标，应能完全满足本设计监测调度功能之需要，以确保监测调度系统信息之畅通。（见表2）
表2 一次仪表、二次仪表及变送器序号 名称数量序号名称 数量 (1)浊度测试仪（要求在线）4(11)总功率变送器3(2)余氯连续测试仪2(12)功率因数变送器2(3)PH值测试仪 2 (13)砂位计2(4)流量计4(14)水位计7 (5)脉冲电度表9 (15)电机温度变送器24(6)远传压力表18 (16)矾池液位计2 (7)电流变送器27 (17)水头损失仪 24 (8)电压变送器7 (18)水温变送器 2(9)有功功率变送器 3(19)直流电压变送器1 (10)无功功率变送器 3
1、确保设计方案的实现，按要求设计监测调度系统软件，包括厂主站监测调度软件和各分站数据采集和报警处理软件。各分站应按表2设计之信号和数据及时向厂主站发送所需监测信息和参数；
3、系统应用软件的设计，应与总公司监测调度系统应用软件兼容；
4、系统控制软件的设计，应采取相对独立、单一功能的模块结构，具体可为：
3.3 系统主要功能：
在通过上述系统控制软件设计的基础上，系统应具备如下主要功能；（见表3）
表3 系统主要功能(1)数据遥控 (2)数据显示 (3)数据库管理 (4)事故越限报警 (5)参数状态管理 (6)图形显示打印 (7)选呼 (8)数据报表处理打印(9)遥信遥控 (10)各站数据互调
1、遥测功能：能设定时间间隔，定时巡测厂内和石佛加压站的监测参数和信息；能随时点测或分组召测供水参数和信息（见表4），能随时接收总公司监测调度中心的召测指令，并按指令执行；能及时向总公司监测调度中心发送有关数据和信息；
2、状态管理功能：能决定所属各分站联网、脱网状态；能进行查询并按实际需要随时进行修改；能对各通道联网脱网状态进行查询和修正；能对备用站予留备用通道；
5、数据与图形的显示、输出功能：对监测的运行参数、开关状态以及历史数据、各类统计报表等可以以表格或多种曲线形式(如单轴、多轴、直方、比例)在屏幕上显示；并可由打印机或绘图仪输出；对厂内管道图、配电图、工艺流程图可以随时检索、调用并根据生产实际变化情况进行在线修改；
6、报警功能：能对越限参数进行声光报警，同时显示其站号、参数名称、越限值、越限时间，要求可测报亦可自报并能设置报警优先权；
7、数据库管理功能：要求对各分站监测到的各种数字量、模拟量和开关量，分类建库存储，能自动形成历史文件，除能对历史数据按多种条件进行查询和修改外，还能按要求进行处理、计算、统计并编制完成各种统计图、表，对确实需要而监测系统又不能监测到的参数可进行人工输入；
8、报表的处理、打印、图形输出功能：能按要求处理、打印包括日、月、年在内的生产报表，并具有图形输出绘制功能；报表格式可在屏幕上预览。
