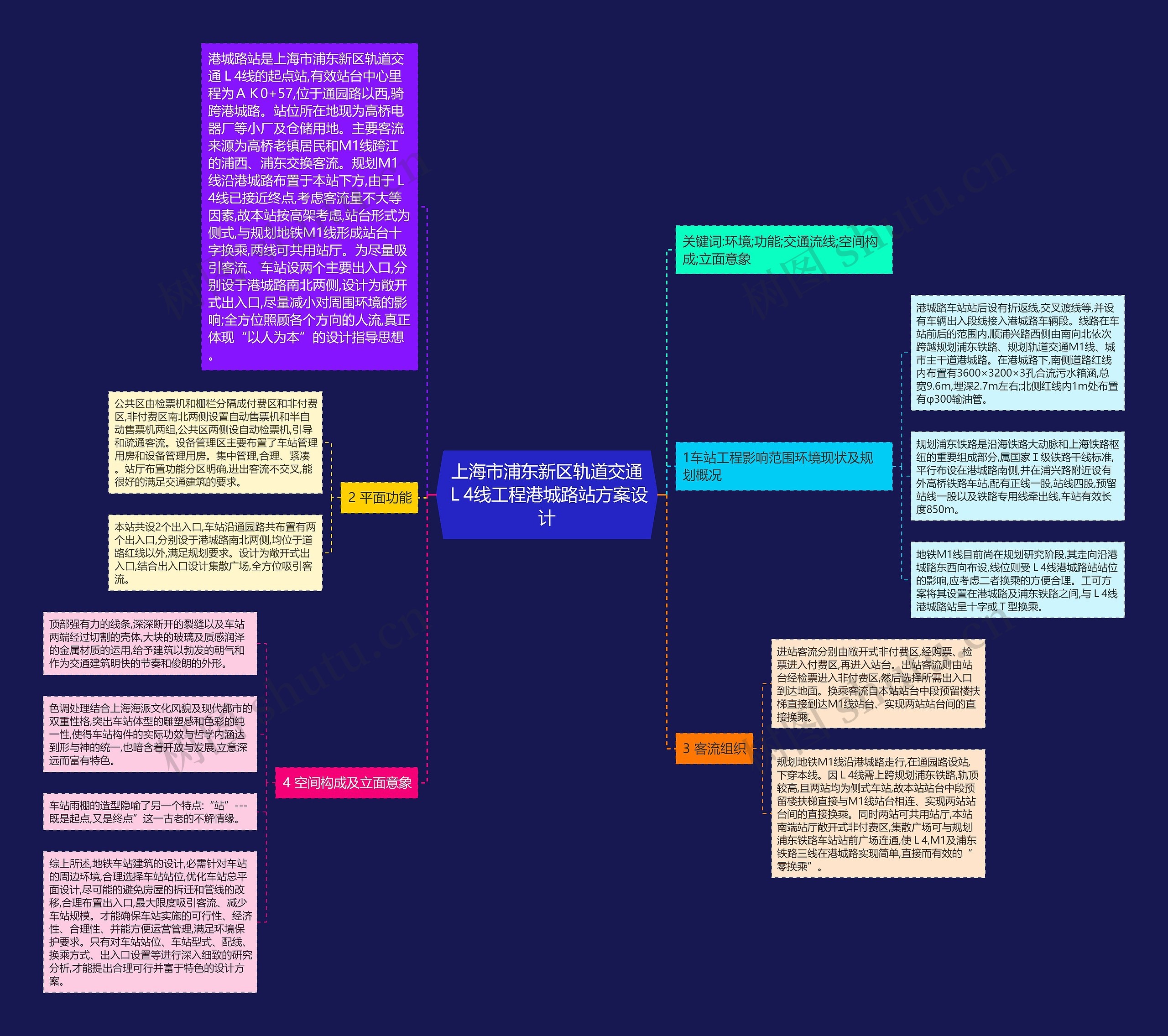

上海市浦东新区轨道交通Ｌ4线工程港城路站方案设计思维导图

叹黄昏

2023-03-01

浏览量: 8

工程

交通

轨道

新区

上海市

车站

工程纠纷

建筑工程管理

工程设计管理

摘要:针对上海市浦东新区轨道交通Ｌ4线工程港城路站建筑方案设计,详细论述了地铁(轨道交通)车站建筑在与环境的结合、平面功能、交通流线组织、空间构成及立面意象的生成。

树图思维导图提供《上海市浦东新区轨道交通Ｌ4线工程港城路站方案设计》在线思维导图免费制作，点击“编辑”按钮，可对《上海市浦东新区轨道交通Ｌ4线工程港城路站方案设计》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：2cafd7fd49bcac333826539599119a2c

思维导图大纲

1车站工程影响范围环境现状及规划概况

港城路车站站后设有折返线,交叉渡线等,并设有车辆出入段线接入港城路车辆段。线路在车站前后的范围内,顺浦兴路西侧由南向北依次跨越规划浦东铁路、规划轨道交通Ｍ1线、城市主干道港城路。在港城路下,南侧道路红线内布置有3600×3200×3孔合流污水箱涵,总宽9.6ｍ,埋深2.7ｍ左右;北侧红线内1ｍ处布置有φ300输油管。

规划浦东铁路是沿海铁路大动脉和上海铁路枢纽的重要组成部分,属国家Ｉ级铁路干线标准,平行布设在港城路南侧,并在浦兴路附近设有外高桥铁路车站,配有正线一股,站线四股,预留站线一股以及铁路专用线牵出线,车站有效长度850ｍ。

地铁Ｍ1线目前尚在规划研究阶段,其走向沿港城路东西向布设,线位则受Ｌ4线港城路站站位的影响,应考虑二者换乘的方便合理。工可方案将其设置在港城路及浦东铁路之间,与Ｌ4线港城路站呈十字或Ｔ型换乘。

2 平面功能

公共区由检票机和栅栏分隔成付费区和非付费区,非付费区南北两侧设置自动售票机和半自动售票机两组,公共区两侧设自动检票机,引导和疏通客流。设备管理区主要布置了车站管理用房和设备管理用房。集中管理,合理、紧凑。站厅布置功能分区明确,进出客流不交叉,能很好的满足交通建筑的要求。

本站共设2个出入口,车站沿通园路共布置有两个出入口,分别设于港城路南北两侧,均位于道路红线以外,满足规划要求。设计为敞开式出入口,结合出入口设计集散广场,全方位吸引客流。

3 客流组织

进站客流分别由敞开式非付费区,经购票、检票进入付费区,再进入站台。出站客流则由站台经检票进入非付费区,然后选择所需出入口到达地面。换乘客流自本站站台中段预留楼扶梯直接到达Ｍ1线站台、实现两站站台间的直接换乘。

规划地铁Ｍ1线沿港城路走行,在通园路设站,下穿本线。因Ｌ4线需上跨规划浦东铁路,轨顶较高,且两站均为侧式车站,故本站站台中段预留楼扶梯直接与Ｍ1线站台相连、实现两站站台间的直接换乘。同时两站可共用站厅,本站南端站厅敞开式非付费区,集散广场可与规划浦东铁路车站站前广场连通,使Ｌ4,Ｍ1及浦东铁路三线在港城路实现简单,直接而有效的“零换乘”。

4 空间构成及立面意象

顶部强有力的线条,深深断开的裂缝以及车站两端经过切割的壳体,大块的玻璃及质感润泽的金属材质的运用,给予建筑以勃发的朝气和作为交通建筑明快的节奏和俊朗的外形。

色调处理结合上海海派文化风貌及现代都市的双重性格,突出车站体型的雕塑感和色彩的纯一性,使得车站构件的实际功效与哲学内涵达到形与神的统一,也暗含着开放与发展,立意深远而富有特色。

车站雨棚的造型隐喻了另一个特点:“站”---既是起点,又是终点”这一古老的不解情缘。

综上所述,地铁车站建筑的设计,必需针对车站的周边环境,合理选择车站站位,优化车站总平面设计,尽可能的避免房屋的拆迁和管线的改移,合理布置出入口,最大限度吸引客流、减少车站规模。才能确保车站实施的可行性、经济性、合理性、并能方便运营管理,满足环境保护要求。只有对车站站位、车站型式、配线、换乘方式、出入口设置等进行深入细致的研究分析,才能提出合理可行并富于特色的设计方案。
