摘要：三峡坝基渗控设计采用常规防渗排水与封闭抽排相结合的方案，帷幕灌浆采用“小口径、孔口封闭、自上而下、孔内循环、高压灌浆”方法。在施工中对部分地段进行了加排、加密、加深、孔口段升压及补充化学灌浆处理。工程质量满足要求。

树图思维导图提供《三峡二期厂坝工程帷幕灌浆设计与施工》在线思维导图免费制作，点击“编辑”按钮，可对《三峡二期厂坝工程帷幕灌浆设计与施工》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：18947a13fa6c6740505c29dd0fc718ee

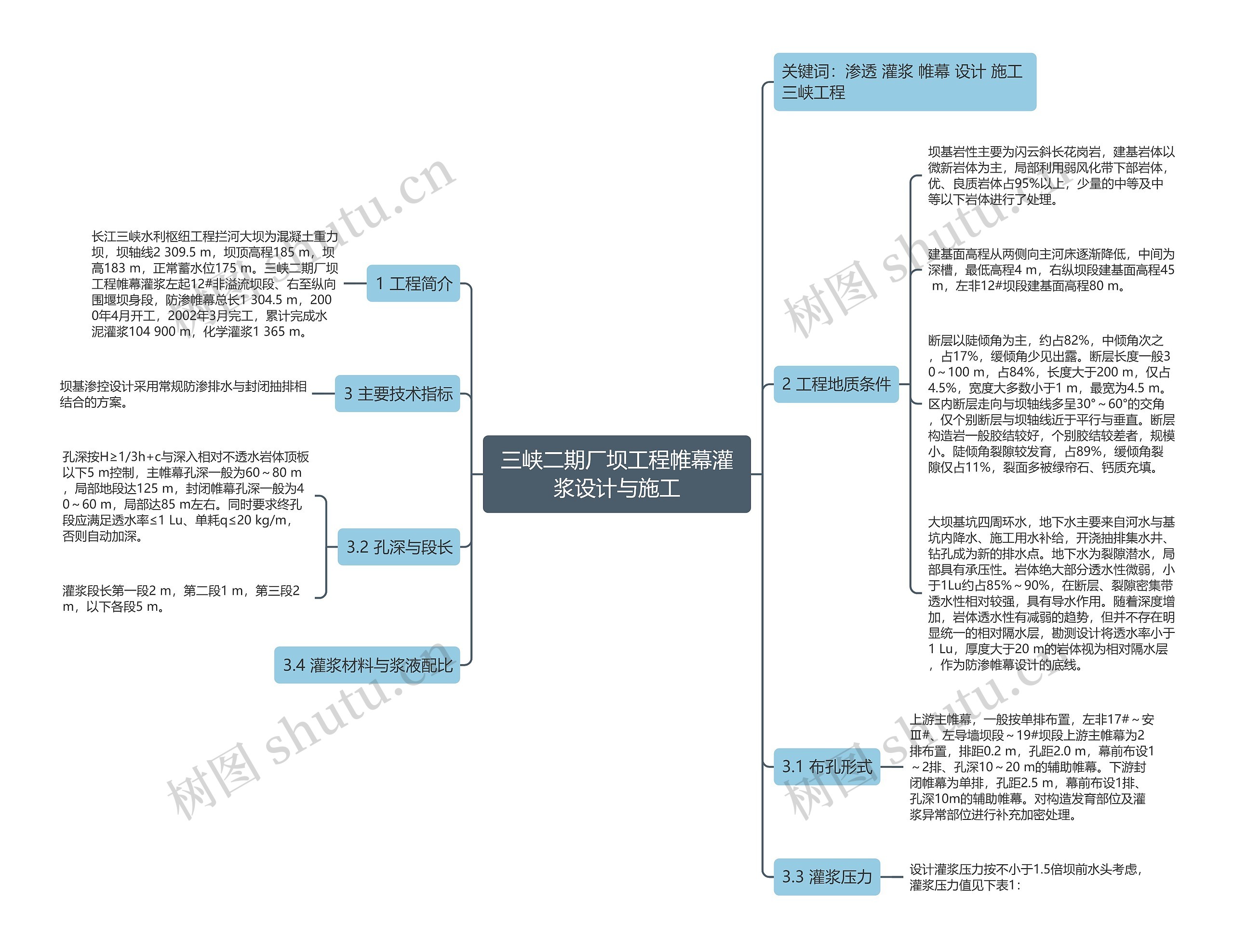

思维导图大纲

1 工程简介

长江三峡水利枢纽工程拦河大坝为混凝土重力坝，坝轴线2 309.5 m，坝顶高程185 m，坝高183 m，正常蓄水位175 m。三峡二期厂坝工程帷幕灌浆左起12#非溢流坝段、右至纵向围堰坝身段，防渗帷幕总长1 304.5 m，2000年4月开工，2002年3月完工，累计完成水泥灌浆104 900 m，化学灌浆1 365 m。

2 工程地质条件

坝基岩性主要为闪云斜长花岗岩，建基岩体以微新岩体为主，局部利用弱风化带下部岩体，优、良质岩体占95%以上，少量的中等及中等以下岩体进行了处理。

建基面高程从两侧向主河床逐渐降低，中间为深槽，最低高程4 m，右纵坝段建基面高程45 m，左非12#坝段建基面高程80 m。

断层以陡倾角为主，约占82%，中倾角次之，占17%，缓倾角少见出露。断层长度一般30～100 m，占84%，长度大于200 m，仅占4.5%，宽度大多数小于1 m，最宽为4.5 m。区内断层走向与坝轴线多呈30°～60°的交角，仅个别断层与坝轴线近于平行与垂直。断层构造岩一般胶结较好，个别胶结较差者，规模小。陡倾角裂隙较发育，占89%，缓倾角裂隙仅占11%，裂面多被绿帘石、钙质充填。

大坝基坑四周环水，地下水主要来自河水与基坑内降水、施工用水补给，开浇抽排集水井、钻孔成为新的排水点。地下水为裂隙潜水，局部具有承压性。岩体绝大部分透水性微弱，小于1Lu约占85%～90%，在断层、裂隙密集带透水性相对较强，具有导水作用。随着深度增加，岩体透水性有减弱的趋势，但并不存在明显统一的相对隔水层，勘测设计将透水率小于1 Lu，厚度大于20 m的岩体视为相对隔水层，作为防渗帷幕设计的底线。
