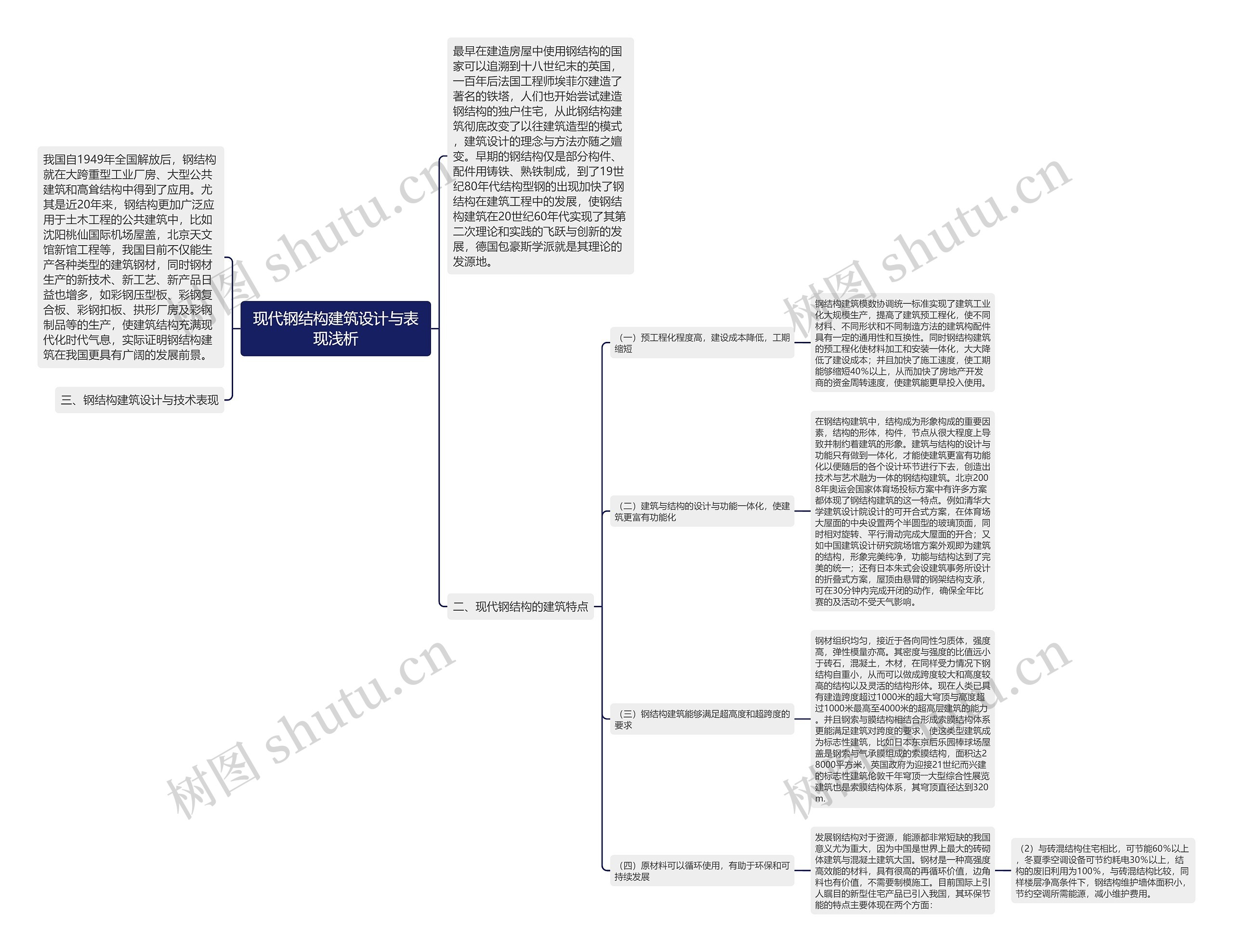

现代钢结构建筑设计与表现浅析思维导图

泪尽

2023-03-01

浏览量: 1

浅析

表现

建筑设计

现代

建筑

钢结构

结构

设计

材料

工程纠纷

建筑工程管理

工程设计管理

一、钢结构建筑的发展历史

树图思维导图提供《现代钢结构建筑设计与表现浅析》在线思维导图免费制作，点击“编辑”按钮，可对《现代钢结构建筑设计与表现浅析》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：3c3b83cf13f97449a852f00f92993214

思维导图大纲

二、现代钢结构的建筑特点

（一）预工程化程度高，建设成本降低，工期缩短

钢结构建筑模数协调统一标准实现了建筑工业化大规模生产，提高了建筑预工程化，使不同材料、不同形状和不同制造方法的建筑构配件具有一定的通用性和互换性。同时钢结构建筑的预工程化使材料加工和安装一体化，大大降低了建设成本；并且加快了施工速度，使工期能够缩短40％以上，从而加快了房地产开发商的资金周转速度，使建筑能更早投入使用。

（二）建筑与结构的设计与功能一体化，使建筑更富有功能化

在钢结构建筑中，结构成为形象构成的重要因素，结构的形体，构件，节点从很大程度上导致并制约着建筑的形象。建筑与结构的设计与功能只有做到一体化，才能使建筑更富有功能化以便随后的各个设计环节进行下去，创造出技术与艺术融为一体的钢结构建筑。北京2008年奥运会国家体育场投标方案中有许多方案都体现了钢结构建筑的这一特点。例如清华大学建筑设计院设计的可开合式方案，在体育场大屋面的中央设置两个半圆型的玻璃顶面，同时相对旋转、平行滑动完成大屋面的开合；又如中国建筑设计研究院场馆方案外观即为建筑的结构，形象完美纯净，功能与结构达到了完美的统一；还有日本朱式会设建筑事务所设计的折叠式方案，屋顶由悬臂的钢架结构支承，可在30分钟内完成开闭的动作，确保全年比赛的及活动不受天气影响。

（三）钢结构建筑能够满足超高度和超跨度的要求

钢材组织均匀，接近于各向同性匀质体，强度高，弹性模量亦高。其密度与强度的比值远小于砖石，混凝土，木材，在同样受力情况下钢结构自重小，从而可以做成跨度较大和高度较高的结构以及灵活的结构形体。现在人类已具有建造跨度超过1000米的超大穹顶与高度超过1000米最高至4000米的超高层建筑的能力。并且钢索与膜结构相结合形成索膜结构体系更能满足建筑对跨度的要求，使这类型建筑成为标志性建筑，比如日本东京后乐园棒球场屋盖是钢索与气承膜组成的索膜结构，面积达28000平方米，英国政府为迎接21世纪而兴建的标志性建筑伦敦千年穹顶――大型综合性展览建筑也是索膜结构体系，其穹顶直径达到320m.

（四）原材料可以循环使用，有助于环保和可持续发展

发展钢结构对于资源，能源都非常短缺的我国意义尤为重大，因为中国是世界上最大的砖砌体建筑与混凝土建筑大国。钢材是一种高强度高效能的材料，具有很高的再循环价值，边角料也有价值，不需要制模施工。目前国际上引人瞩目的新型住宅产品已引入我国，其环保节能的特点主要体现在两个方面：

（2）与砖混结构住宅相比，可节能60％以上，冬夏季空调设备可节约耗电30％以上，结构的废旧利用为100％，与砖混结构比较，同样楼层净高条件下，钢结构维护墙体面积小，节约空调所需能源，减小维护费用。

三、钢结构建筑设计与技术表现
