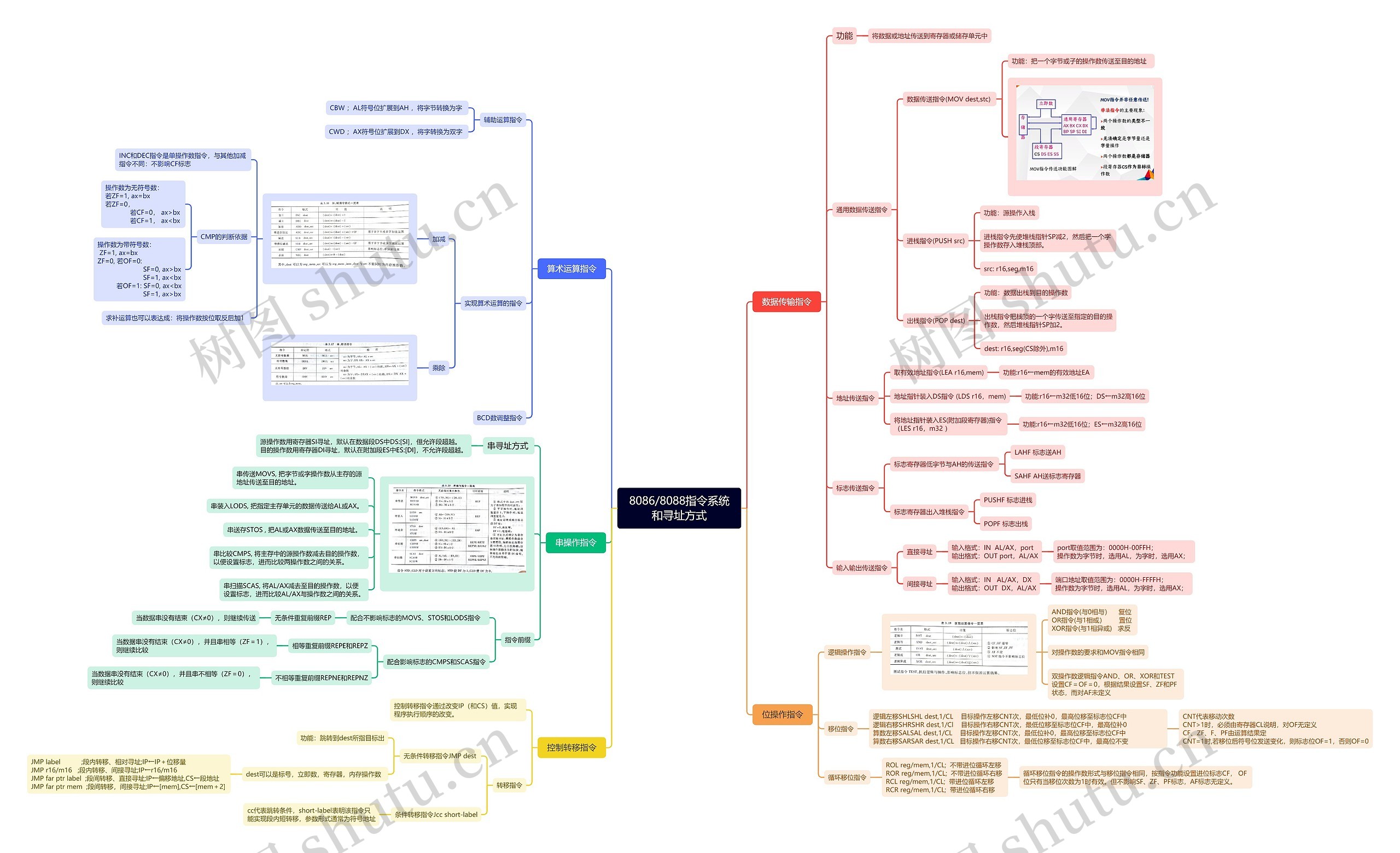

思维导图大纲

数据传输指令

功能

将数据或地址传送到寄存器或储存单元中

通用数据传送指令

数据传送指令(MOV dest,stc)

功能：把一个字节或子的操作数传送至目的地址

进栈指令(PUSH src)

功能：源操作入栈

进栈指令先使堆栈指针SP减2，然后把一个字操作数存入堆栈顶部。

src: r16,seg,m16

出栈指令(POP dest)

功能：数据出栈到目的操作数

出栈指令把栈顶的一个字传送至指定的目的操作数，然后堆栈指针SP加2。

dest: r16,seg(CS除外),m16

地址传送指令

取有效地址指令(LEA r16,mem)

功能:r16←mem的有效地址EA

地址指针装入DS指令 (LDS r16，mem)

功能:r16←m32低16位；DS←m32高16位

将地址指针装入ES(附加段寄存器)指令（LES r16，m32 ）

功能:r16←m32低16位；ES←m32高16位

标志传送指令

标志寄存器低字节与AH的传送指令

LAHF 标志送AH

SAHF AH送标志寄存器

标志寄存器出入堆栈指令

PUSHF 标志进栈

POPF 标志出栈

输入输出传送指令

直接寻址

输入格式：IN AL/AX，port 输出格式：OUT port，AL/AX

port取值范围为：0000H-00FFH；操作数为字节时，选用AL，为字时，选用AX；

间接寻址

输入格式：IN AL/AX，DX 输出格式：OUT DX，AL/AX

端口地址取值范围为：0000H-FFFFH；操作数为字节时，选用AL，为字时，选用AX；

算术运算指令

辅助运算指令

CBW ；AL符号位扩展到AH ，将字节转换为字

CWD ；AX符号位扩展到DX ，将字转换为双字

实现算术运算的指令

加减

INC和DEC指令是单操作数指令，与其他加减指令不同：不影响CF标志

CMP的判断依据

操作数为无符号数：若ZF=1, ax=bx 若ZF=0，若CF=0， ax>bx 若CF=1， ax<bx

操作数为带符号数： ZF=1, ax=bx ZF=0, 若OF=0: SF=0, ax>bx SF=1, ax<bx 若OF=1: SF=0, ax<bx SF=1, ax>bx

求补运算也可以表达成：将操作数按位取反后加1

乘除

BCD数调整指令

串操作指令

串寻址方式

源操作数用寄存器SI寻址，默认在数据段DS中DS:[SI]，但允许段超越。目的操作数用寄存器DI寻址，默认在附加段ES中ES:[DI]，不允许段超越。

串传送MOVS, 把字节或字操作数从主存的源地址传送至目的地址。

串装入LODS, 把指定主存单元的数据传送给AL或AX。

串送存STOS , 把AL或AX数据传送至目的地址。

串比较CMPS, 将主存中的源操作数减去目的操作数，以便设置标志，进而比较两操作数之间的关系。

串扫描SCAS, 将AL/AX减去至目的操作数，以便设置标志，进而比较AL/AX与操作数之间的关系。

指令前缀

配合不影响标志的MOVS、STOS和LODS指令

无条件重复前缀REP

当数据串没有结束（CX≠0），则继续传送

配合影响标志的CMPS和SCAS指令

相等重复前缀REPE和REPZ

当数据串没有结束（CX≠0），并且串相等（ZF＝1），则继续比较

不相等重复前缀REPNE和REPNZ

当数据串没有结束（CX≠0），并且串不相等（ZF＝0），则继续比较

控制转移指令

控制转移指令通过改变IP（和CS）值，实现程序执行顺序的改变。

转移指令

无条件转移指令JMP dest

功能：跳转到dest所指目标出

dest可以是标号，立即数，寄存器，内存操作数

JMP label ;段内转移、相对寻址;IP←IP＋位移量 JMP r16/m16 ;段内转移、间接寻址;IP←r16/m16 JMP far ptr label ;段间转移、直接寻址;IP←偏移地址,CS←段地址 JMP far ptr mem ;段间转移，间接寻址;IP←[mem],CS←[mem＋2]

条件转移指令Jcc short-label

cc代表跳转条件，short-label表明该指令只能实现段内短转移，参数形式通常为符号地址

位操作指令

逻辑操作指令

AND指令(与0相与）复位 OR指令(与1相或）置位 XOR指令(与1相异或) 求反

对操作数的要求和MOV指令相同

双操作数逻辑指令AND、OR、XOR和TEST设置CF＝OF＝0，根据结果设置SF、ZF和PF状态，而对AF未定义

移位指令

逻辑左移SHLSHL dest,1/CL 目标操作左移CNT次，最低位补0，最高位移至标志位CF中逻辑右移SHRSHR dest,1/Cl 目标操作右移CNT次，最低位移至标志位CF中，最高位补0 算数左移SALSAL dest,1/CL 目标操作左移CNT次，最低位补0，最高位移至标志位CF中算数右移SARSAR dest,1/CL 目标操作右移CNT次，最低位移至标志位CF中，最高位不变

CNT代表移动次数 CNT>1时，必须由寄存器CL说明，对OF无定义 CF、ZF、F、PF由运算结果定 CNT=1时,若移位后符号位发送变化，则标志位OF=1，否则OF=0

循环移位指令

ROL reg/mem,1/CL; 不带进位循环左移 ROR reg/mem,1/CL; 不带进位循环右移 RCL reg/mem,1/CL; 带进位循环左移 RCR reg/mem,1/CL; 带进位循环右移

循环移位指令的操作数形式与移位指令相同，按指令功能设置进位标志CF， OF位只有当移位次数为1时有效。但不影响SF、ZF、PF标志，AF标志无定义。
