基本概念

技术概念

技术性质

集料的概念，技术要求，试验检测相关内容讲解

树图思维导图提供《第三章集料》在线思维导图免费制作，点击“编辑”按钮，可对《第三章集料》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：dfe41e3769743995631a3b8c7be7ed50

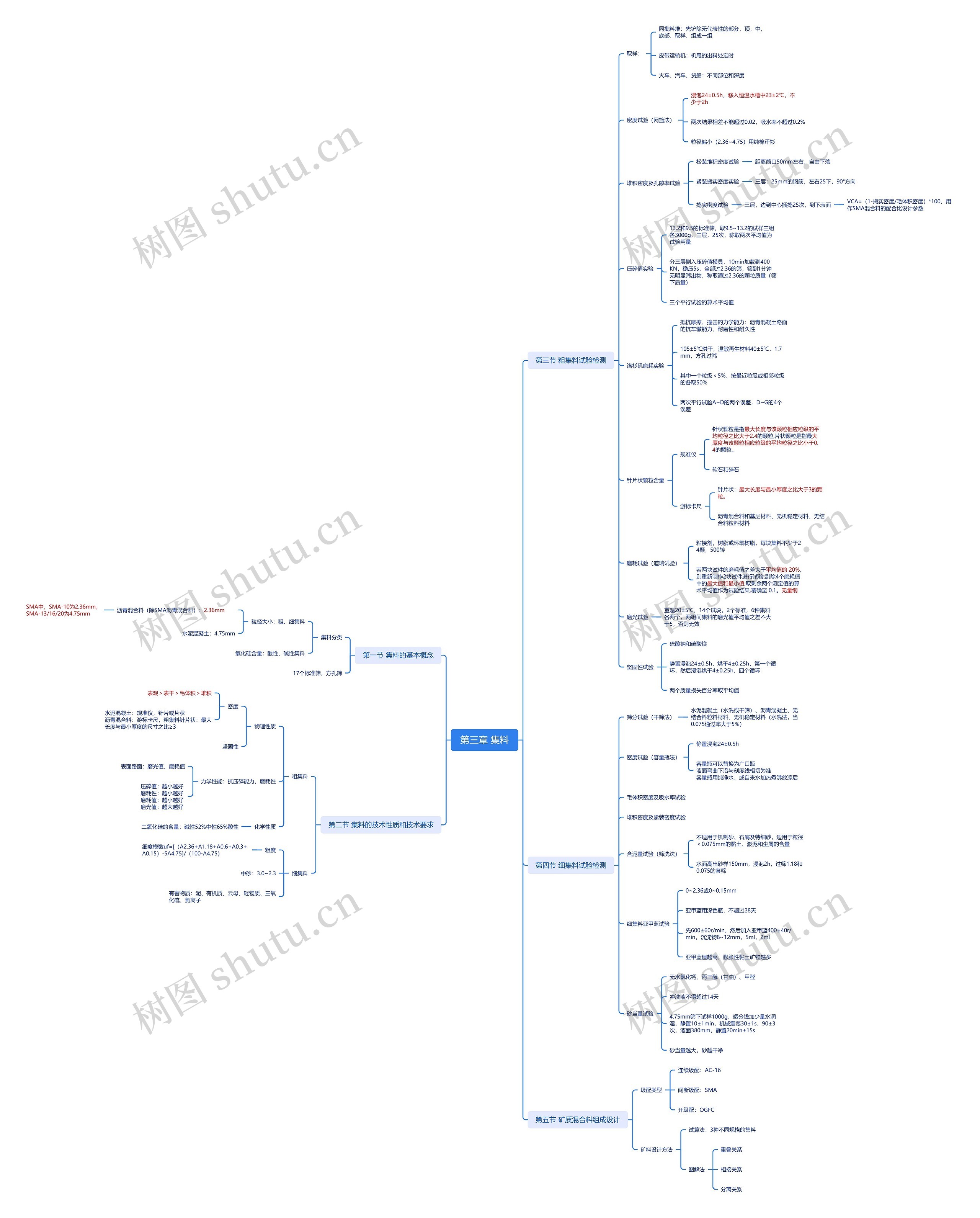

思维导图大纲

第三节粗集料试验检测

取样：

同批料堆：先铲除无代表性的部分，顶，中，底部，取样，组成一组

皮带运输机：机尾的出料处定时

火车、汽车、货船：不同部位和深度

密度试验（网篮法）

浸泡24±0.5h，移入恒温水槽中23±2℃，不少于2h

两次结果相差不能超过0.02，吸水率不超过0.2%

粒径偏小（2.36~4.75）用纯棉汗衫

堆积密度及孔隙率试验

松装堆积密度试验

距离筒口50mm左右，自由下落

紧装振实密度实验

三层：25mm的钢筋，左右25下，90°方向

捣实密度试验

三层，边到中心插捣25次，到下表面

VCA=（1-捣实密度/毛体积密度）*100，用作SMA混合料的配合比设计参数

压碎值实验

13.2和9.5的标准筛，取9.5~13.2的试样三组各3000g，三层，25次，称取两次平均值为试验用量

分三层倒入压碎值模具，10min加载到400KN，稳压5s，全部过2.36的筛，筛到1分钟无明显筛出物，称取通过2.36的颗粒质量（筛下质量）

三个平行试验的算术平均值

洛杉矶磨耗实验

抵抗摩擦、撞击的力学能力：沥青混凝土路面的抗车辙能力、耐磨性和耐久性

105±5℃烘干，温敏再生材料40±5℃，1.7mm，方孔过筛

其中一个粒级＜5%，按最近粒级或相邻粒级的各取50%

两次平行试验A~D的两个误差，D~G的4个误差

针片状颗粒含量

规准仪

针状颗粒是指最大长度与该颗粒相应粒级的平均粒径之比大于2.4的颗粒,片状颗粒是指最大厚度与该颗粒相应粒级的平均粒径之比小于0.4的颗粒。

软石和碎石

游标卡尺

针片状：最大长度与最小厚度之比大于3的颗粒。

沥青混合料和基层材料、无机稳定材料、无结合料粒料材料

磨耗试验（道瑞试验）

粘接剂，树脂或环氧树脂，每块集料不少于24颗，500转

若两块试件的磨耗值之差大于平均值的 20%,则重新制作2块试件进行试验,剔除4个磨耗值中的最大值和最小值,取剩余两个测定值的算术平均值作为试验结果,精确至 0.1。无量纲

磨光试验

室温20±5℃，14个试块，2个标准，6种集料各两个，两组间集料的磨光值平均值之差不大于5，否则无效

坚固性试验

硫酸钠和硫酸镁

静置浸泡24±0.5h，烘干4±0.25h，第一个循环，然后浸泡烘干4±0.25h，四个循环

两个质量损失百分率取平均值

第一节集料的基本概念

集料分类

粒径大小：粗、细集料

沥青混合料（除SMA沥青混合料）：2.36mm

SMA中，SMA-10为2.36mm， SMA-13/16/20为4.75mm

水泥混凝土：4.75mm

氧化硅含量：酸性、碱性集料

17个标准筛，方孔筛

第四节细集料试验检测

筛分试验（干筛法）

水泥混凝土（水洗或干筛）、沥青混凝土、无结合料粒料材料、无机稳定材料（水洗法，当0.075通过率大于5%）

密度试验（容量瓶法）

静置浸泡24±0.5h

容量瓶可以替换为广口瓶液面弯曲下沿与刻度线相切为准容量瓶用纯净水，或自来水加热煮沸放凉后

毛体积密度及吸水率试验

堆积密度及紧装密度试验

含泥量试验（筛洗法）

不适用于机制砂、石屑及特细砂，适用于粒径＜0.075mm的黏土、淤泥和尘屑的含量

水面高出砂样150mm，浸泡2h，过筛1.18和0.075的套筛

细集料亚甲蓝试验

0~2.36或0~0.15mm

亚甲蓝用深色瓶，不超过28天

先600±60r/min，然后加入亚甲蓝400±40r/min，沉淀物8~12mm，5ml，2ml

亚甲蓝值越高，膨胀性黏土矿物越多

砂当量试验

无水氯化钙、丙三醇（甘油）、甲醛

冲洗液不得超过14天

4.75mm筛下试样1000g，晒分钱加少量水润湿，静置10±1min，机械震荡30±1s，90±3次，液面380mm，静置20min±15s

砂当量越大，砂越干净

第二节集料的技术性质和技术要求

粗集料

物理性质

密度

表观＞表干＞毛体积＞堆积

水泥混凝土：规准仪，针片或片状沥青混合料：游标卡尺，粗集料针片状：最大长度与最小厚度的尺寸之比≥3

坚固性

力学性能：抗压碎能力，磨耗性

表面路面：磨光值、磨耗值

压碎值：越小越好磨耗性：越小越好磨耗值：越小越好磨光值：越大越好

化学性质

二氧化硅的含量：碱性52%中性65%酸性

细集料

粗度

细度模数uf=[（A2.36+A1.18+A0.6+A0.3+A0.15）-5A4.75]/（100-A4.75）

中砂：3.0~2.3

有害物质：泥、有机质、云母、轻物质、三氧化硫、氯离子

第五节矿质混合料组成设计

级配类型

连续级配：AC-16

间断级配：SMA

开级配：OGFC

矿料设计方法

试算法：3种不同规格的集料

图解法

重叠关系

相接关系

分离关系
