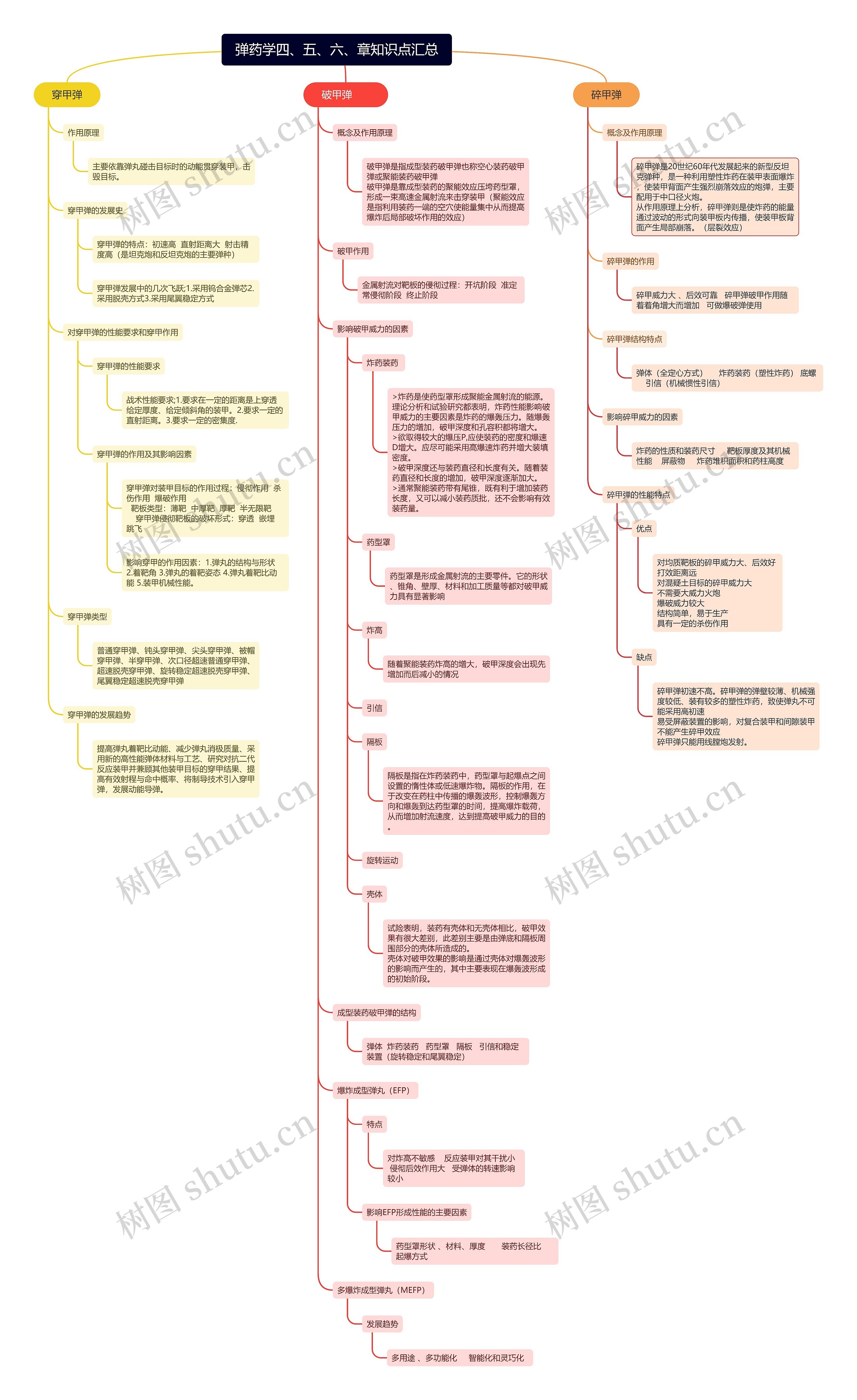

穿甲弹

作用原理

主要依靠弹丸碰击目标时的动能贯穿装甲，击毁目标。

穿甲弹的发展史

穿甲弹的特点：初速高直射距离大射击精度高（是坦克炮和反坦克炮的主要弹种）

穿甲弹发展中的几次飞跃;1.采用钨合金弹芯2.采用脱壳方式3.采用尾翼稳定方式

对穿甲弹的性能要求和穿甲作用

穿甲弹的性能要求

战术性能要求;1.要求在一定的距离是上穿透给定厚度、给定倾斜角的装甲。2.要求一定的直射距离。3.要求一定的密集度.

穿甲弹的作用及其影响因素

穿甲弹对装甲目标的作用过程：侵彻作用杀伤作用爆破作用靶板类型：薄靶中厚靶厚靶半无限靶穿甲弹侵彻靶板的破坏形式：穿透嵌埋跳飞

影响穿甲的作用因素：1.弹丸的结构与形状 2.着靶角 3.弹丸的着靶姿态 4.弹丸着靶比动能 5.装甲机械性能。

穿甲弹类型

普通穿甲弹、钝头穿甲弹、尖头穿甲弹、被帽穿甲弹、半穿甲弹、次口径超速普通穿甲弹、超速脱壳穿甲弹、旋转稳定超速脱壳穿甲弹、尾翼稳定超速脱壳穿甲弹

穿甲弹的发展趋势

提高弹丸着靶比动能、减少弹丸消极质量、采用新的高性能弹体材料与工艺、研究对抗二代反应装甲并兼顾其他装甲目标的穿甲结果、提高有效射程与命中概率、将制导技术引入穿甲弹，发展动能导弹。

破甲弹

概念及作用原理

破甲弹是指成型装药破甲弹也称空心装药破甲弹或聚能装药破甲弹破甲弹是靠成型装药的聚能效应压垮药型罩，形成一束高速金属射流来击穿装甲（聚能效应是指利用装药一端的空穴使能量集中从而提高爆炸后局部破坏作用的效应）

破甲作用

金属射流对靶板的侵彻过程：开坑阶段准定常侵彻阶段终止阶段

影响破甲威力的因素

炸药装药

>炸药是使药型罩形成聚能金属射流的能源。理论分析和试验研究都表明，炸药性能影响破甲威力的主要因素是炸药的爆轰压力。随爆轰压力的增加，破甲深度和孔容积都将增大。 >欲取得较大的爆压P,应使装药的密度和爆速D增大。应尽可能采用高爆速炸药并增大装填密度。 >破甲深度还与装药直径和长度有关。随着装药直径和长度的增加，破甲深度逐渐加大。 >通常聚能装药带有尾锥，既有利于增加装药长度，又可以减小装药质批，还不会影响有效装药量。

药型罩

药型罩是形成金属射流的主要零件。它的形状、锥角、壁厚、材料和加工质量等都对破甲威力具有显著影响

炸高

随着聚能装药炸高的增大，破甲深度会出现先增加而后减小的情况

引信

隔板

隔板是指在炸药装药中，药型罩与起爆点之间设置的惰性体或低速爆炸物。隔板的作用，在于改变在药柱中传播的爆轰波形，控制爆轰方向和爆轰到达药型罩的时间，提高爆炸载荷，从而增加射流速度，达到提高破甲威力的目的。

旋转运动

壳体

试险表明，装药有壳体和无壳体相比，破甲效果有很大差别，此差别主要是由弹底和隔板周围部分的壳体所造成的。壳体对破甲效果的影响是通过壳体对爆轰波形的影响而产生的，其中主要表现在爆轰波形成的初始阶段。

成型装药破甲弹的结构

弹体炸药装药药型罩隔板引信和稳定装置（旋转稳定和尾翼稳定）
