智能货架系统思维导图

U1111880034

2025-10-13

浏览量: 77

系统开发

系统功能

智能货架

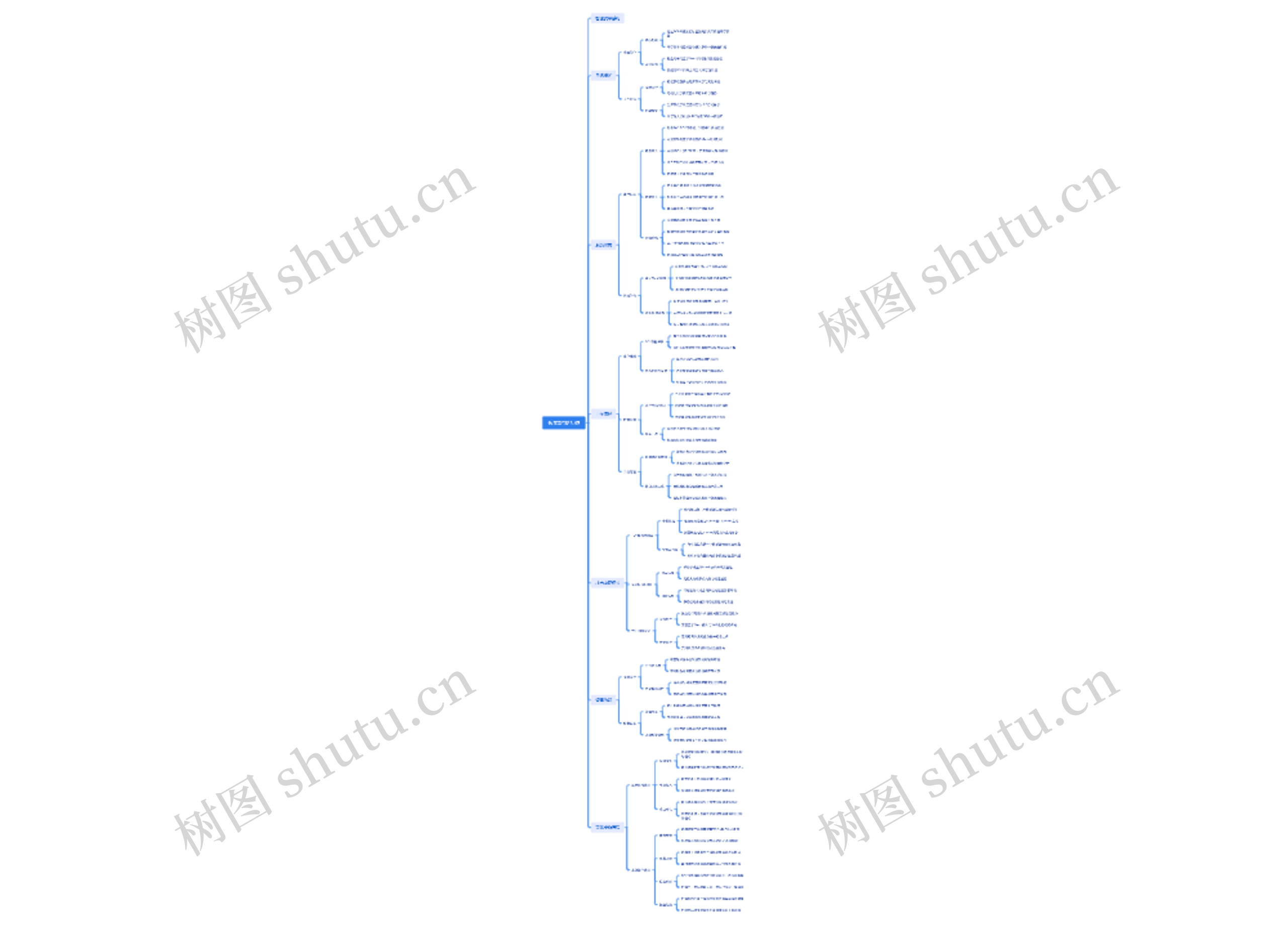

系统概述，系统架构，工作流程相关内容讲解

树图思维导图提供《智能货架系统》在线思维导图免费制作，点击“编辑”按钮，可对《智能货架系统》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：428dc6a3e3c479ea368de3cc6c1fed8e

思维导图大纲

系统概述

功能简介

核心功能

通过TOF传感器实时监测美妆货架商品库存数量

库存低于阈值时自动触发多级补货提醒机制

连接方式

托盘间采用蓝牙Mesh网络进行数据通信

数据经WiFi网关上传至云端管理系统

工作目标

实时监控

持续获取各货位的库存状态与变化情况

可视化展示货架整体库存分布与趋势

自动预警

当库存低于设定值时启动LED灯光提示

向管理人员推送APP/短信/邮件补货通知

系统架构

硬件组成

托盘单元

配备16个TOF传感器，对应每个货品位置

内置低功耗蓝牙模组支持Mesh组网功能

主控MCU（如ESP32）负责数据处理与控制

LED三色灯显示当前库存状态（红/黄/绿）

直接接入托盘背光灯电源系统供电

货架单元

包含40个托盘单元组成的完整货架结构

配备独立WiFi网关设备用于数据汇聚上传

整体电源接入托盘背光灯供电系统

云端系统

云服务器承载业务逻辑与数据处理任务

数据库存储所有货架和托盘的历史及实时数据

Web管理界面提供可视化操作与配置入口

移动端APP实现远程监控与消息接收功能

网络架构

蓝牙Mesh网络

所有托盘作为蓝牙Mesh节点参与组网

支持树状或网状拓扑结构确保通信稳定性

通过按键触发方式建立并维护网络连接

WiFi传输链路

网关设备具备双模通信能力：蓝牙+WiFi

定时从蓝牙Mesh网络收集数据并上传云端

保证数据在本地与远程系统间的可靠同步

工作流程

库存检测

TOF数据采集

每个传感器持续测量对应货品的距离值

后台系统根据预设距离参数转换为实际库存数

状态判断与反馈

库存正常时LED显示绿色指示灯

达到预警阈值时变为黄色警示状态

极低库存时切换为红色急需补货提示

数据传输

蓝牙Mesh通信

各托盘周期性发送库存数据至Mesh网络

网络通过按键组织方式确保节点连通性

数据逐跳或直连传递至WiFi网关节点

网关上传

WiFi网关集中接收所有托盘上报的数据

经加密处理后定时上传至云端服务器

云端处理

数据接收与存储

接收来自多个货架的实时库存信息流

将数据分类存入数据库供后续查询分析

补货决策生成

分析库存趋势并预测未来补货需求时间

当达到设定阈值时自动生成补货工单

通过多渠道向管理员发送补货提醒通知

技术实现细节

TOF传感器配置

参数规格

使用低功耗TOF传感器以延长运行时间

检测有效范围为50mm至1200mm之间

测量精度可达±5mm满足货架应用需求

安装与校准

每个货位安装一个传感器精确对应商品

预设不同商品的高度参数用于数量识别

蓝牙Mesh网络

协议标准

采用标准蓝牙Mesh协议保障兼容性

支持大规模节点共存与稳定通信

网络拓扑

可构建树状或全网状结构适应部署环境

多路径冗余提升网络健壮性和可靠性

WiFi网关设计

设备特性

独立运行的嵌入式设备具备双模通信能力

兼容蓝牙Mesh接入与WiFi上行链路传输

数据管理

定时轮询收集托盘数据并打包上传

支持断点续传机制防止数据丢失

管理功能

实时监控

可视化布局

在管理界面中呈现货架的物理分布图

不同颜色标识各货位的当前库存状态

历史数据分析

提供按时间维度查询库存变化记录功能

支持导出特定时段的数据报表用于复盘

预警设置

阈值配置

可针对每种商品单独设置库存上下限值

支持批量导入或界面手动调整配置参数

多级预警机制

设置黄色预警与红色紧急两级提醒策略

特殊商品可定义个性化规则与响应动作

实际操作流程

蓝牙组网流程

组网准备

长按货架组网键3秒，等待指示灯点亮进入配对模式

指示灯亮起表示系统已准备好接受新节点加入

节点加入

按下托盘上的组网按键发起入网请求

组网指示灯慢闪代表正在进行连接尝试

成功确认

指示灯由慢闪转为长亮表示组网成功完成

所有托盘接入后再次长按货架按键3秒退出组网模式

上货操作流程

建仓步骤

扫描货架二维码获取其WIFIMAC地址信息

系统据此识别所属货架并初始化仓储数据

商品上架

扫描待上货托盘的二维码绑定当前作业区域

再扫描商品条码并将实物放入对应托盘位置

位置映射

TOF传感器自动感应货物放置并上传位置数据

扫描下一商品时默认前一商品已完成上架操作

托盘切换

扫描新的托盘二维码即视为更换当前操作对象

后续商品将关联至新托盘继续执行上架流程
