1、扩大基础施工

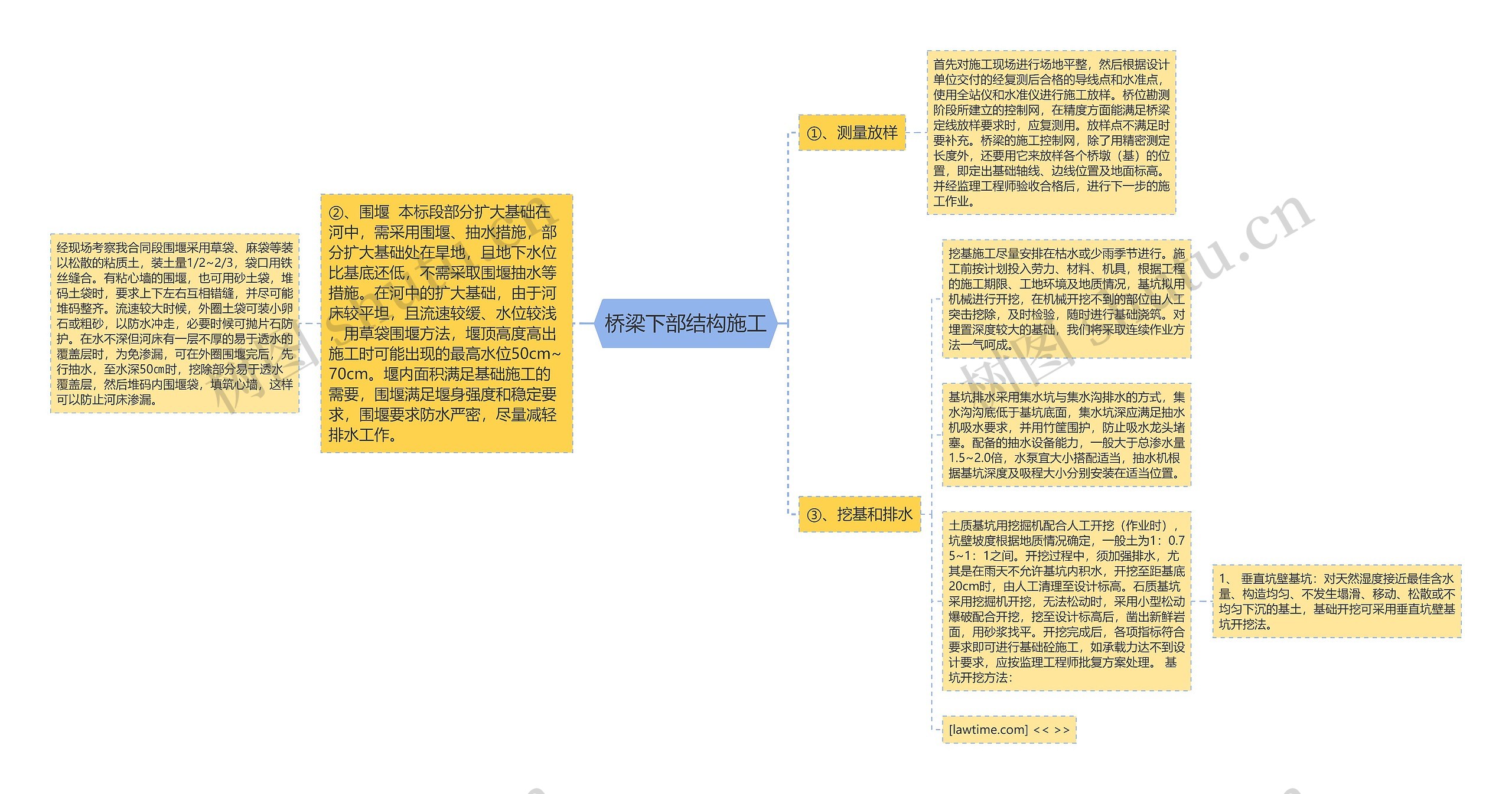

树图思维导图提供《桥梁下部结构施工》在线思维导图免费制作，点击“编辑”按钮，可对《桥梁下部结构施工》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：49746a394a66223db2fa96582b48301b

思维导图大纲

①、测量放样

首先对施工现场进行场地平整，然后根据设计单位交付的经复测后合格的导线点和水准点，使用全站仪和水准仪进行施工放样。桥位勘测阶段所建立的控制网，在精度方面能满足桥梁定线放样要求时，应复测用。放样点不满足时要补充。桥梁的施工控制网，除了用精密测定长度外，还要用它来放样各个桥墩（基）的位置，即定出基础轴线、边线位置及地面标高。并经监理工程师验收合格后，进行下一步的施工作业。

②、围堰本标段部分扩大基础在河中，需采用围堰、抽水措施，部分扩大基础处在旱地，且地下水位比基底还低，不需采取围堰抽水等措施。在河中的扩大基础，由于河床较平坦，且流速较缓、水位较浅，用草袋围堰方法，堰顶高度高出施工时可能出现的最高水位50cm~70cm。堰内面积满足基础施工的需要，围堰满足堰身强度和稳定要求，围堰要求防水严密，尽量减轻排水工作。

经现场考察我合同段围堰采用草袋、麻袋等装以松散的粘质土，装土量1/2~2/3，袋口用铁丝缝合。有粘心墙的围堰，也可用砂土袋，堆码土袋时，要求上下左右互相错缝，并尽可能堆码整齐。流速较大时候，外圈土袋可装小卵石或粗砂，以防水冲走，必要时候可抛片石防护。在水不深但河床有一层不厚的易于透水的覆盖层时，为免渗漏，可在外圈围堰完后，先行抽水，至水深50㎝时，挖除部分易于透水覆盖层，然后堆码内围堰袋，填筑心墙，这样可以防止河床渗漏。

③、挖基和排水

挖基施工尽量安排在枯水或少雨季节进行。施工前按计划投入劳力、材料、机具，根据工程的施工期限、工地环境及地质情况，基坑拟用机械进行开挖，在机械开挖不到的部位由人工突击挖除，及时检验，随时进行基础浇筑。对埋置深度较大的基础，我们将采取连续作业方法一气呵成。

基坑排水采用集水坑与集水沟排水的方式，集水沟沟底低于基坑底面，集水坑深应满足抽水机吸水要求，并用竹筐围护，防止吸水龙头堵塞。配备的抽水设备能力，一般大于总渗水量1.5~2.0倍，水泵宜大小搭配适当，抽水机根据基坑深度及吸程大小分别安装在适当位置。

土质基坑用挖掘机配合人工开挖（作业时），坑壁坡度根据地质情况确定，一般土为1：0.75~1：1之间。开挖过程中，须加强排水，尤其是在雨天不允许基坑内积水，开挖至距基底20cm时，由人工清理至设计标高。石质基坑采用挖掘机开挖，无法松动时，采用小型松动爆破配合开挖，挖至设计标高后，凿出新鲜岩面，用砂浆找平。开挖完成后，各项指标符合要求即可进行基础砼施工，如承载力达不到设计要求，应按监理工程师批复方案处理。基坑开挖方法：

1、垂直坑壁基坑：对天然湿度接近最佳含水量、构造均匀、不发生塌滑、移动、松散或不均匀下沉的基土，基础开挖可采用垂直坑壁基坑开挖法。
