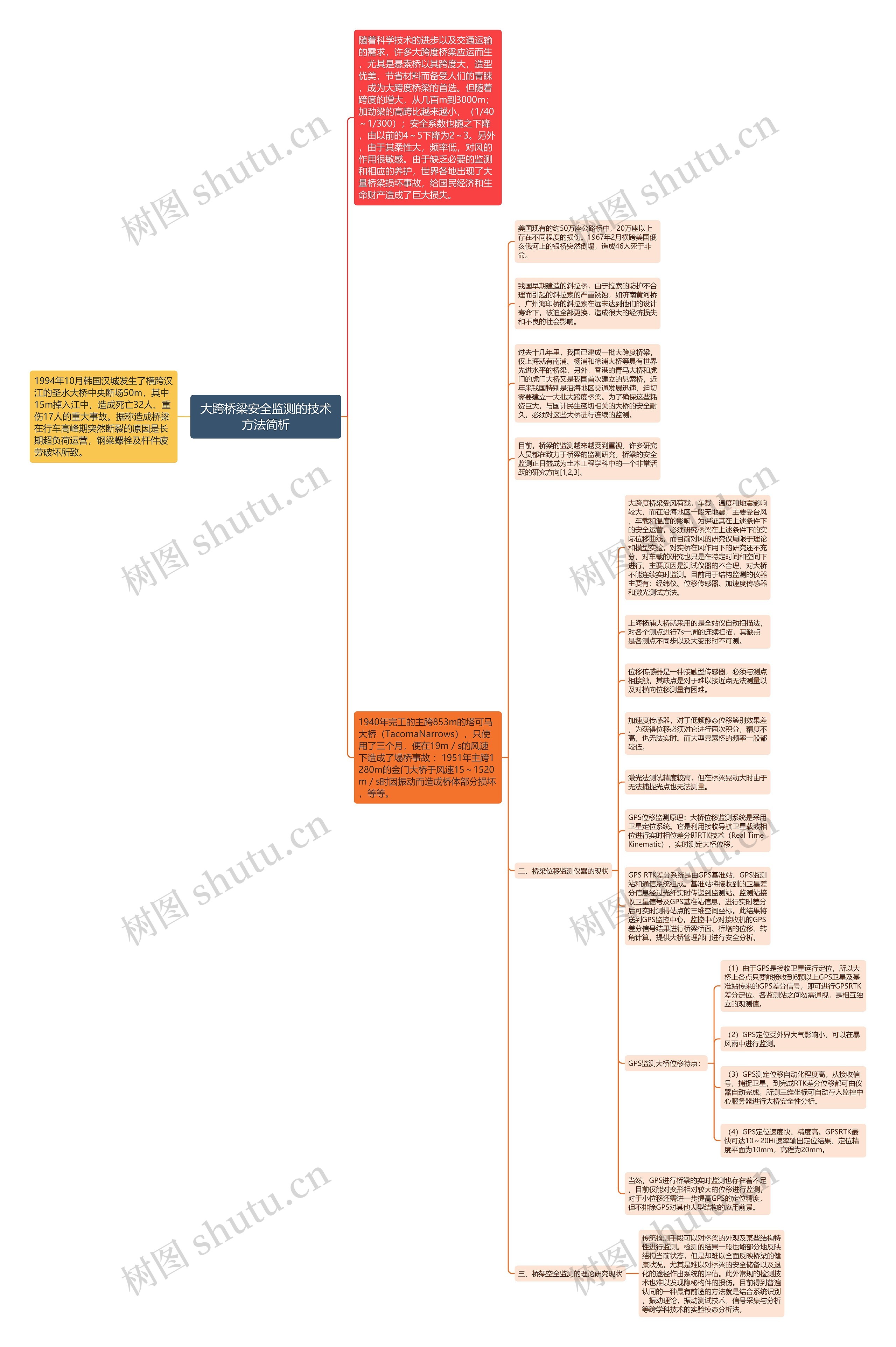

大跨桥梁安全监测的技术方法简析思维导图

宠上天

2023-03-01

浏览量: 0

方法

技术

监测

安全

桥梁

GPS

进行

大桥

位移

测试

工程纠纷

建筑工程施工

工程安全

一、桥粱安全监测的意义

树图思维导图提供《大跨桥梁安全监测的技术方法简析》在线思维导图免费制作，点击“编辑”按钮，可对《大跨桥梁安全监测的技术方法简析》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：3d4cd38741c7723ca5bf3b8eb5ff7142

思维导图大纲

1940年完工的主跨853m的塔可马大桥（TacomaNarrows），只使用了三个月，便在19m／s的风速下造成了塌桥事故：1951年主跨1280m的金门大桥于风速15～1520m／s时因振动而造成桥体部分损坏，等等。

美国现有的约50万座公路桥中，20万座以上存在不同程度的损伤。1967年2月横跨美国俄亥俄河上的银桥突然倒塌，造成46人死于非命。

我国早期建造的斜拉桥，由于拉索的防护不合理而引起的斜拉索的严重锈蚀，如济南黄河桥、广州海印桥的斜拉索在远未达到他们的设计寿命下，被迫全部更换，造成很大的经济损失和不良的社会影响。

过去十几年里，我国已建成一批大跨度桥梁，仅上海就有南浦、杨浦和徐浦大桥等具有世界先进水平的桥梁，另外，香港的青马大桥和虎门的虎门大桥又是我国首次建立的悬索桥，近年来我国特别是沿海地区交通发展迅速，迫切需要建立一大批大跨度桥梁。为了确保这些耗资巨大，与国计民生密切相关的大桥的安全耐久，必须对这些大桥进行连续的监测。

目前，桥梁的监测越来越受到重视，许多研究人员都在致力于桥梁的监测研究，桥梁的安全监测正日益成为土木工程学科中的一个非常活跃的研究方向[1,2,3]。

二、桥梁位移监测仪器的现状

大跨度桥梁受风荷载，车载，温度和地震影响较大，而在沿海地区一般无地震，主要受台风，车载和温度的影响，为保证其在上述条件下的安全运营，必须研究桥梁在上述条件下的实际位移曲线，而目前对风的研究仅局限于理论和模型实验，对实桥在风作用下的研究还不充分，对车载的研究也只是在特定时间和空间下进行。主要原因是测试仪器的不合理，对大桥不能连续实时监测。目前用于结构监测的仪器主要有：经纬仪、位移传感器、加速度传感器和激光测试方法。

上海杨浦大桥就采用的是全站仪自动扫描法，对各个测点进行7s一周的连续扫描，其缺点是各测点不同步以及大变形时不可测。

位移传感器是一种接触型传感器，必须与测点相接触，其缺点是对于难以接近点无法测量以及对横向位移测量有困难。

加速度传感器，对于低频静态位移鉴别效果差，为获得位移必须对它进行两次积分，精度不高，也无法实时。而大型悬索桥的频率一般都较低。

激光法测试精度较高，但在桥梁晃动大时由于无法捕捉光点也无法测量。

GPS位移监测原理：大桥位移监测系统是采用卫星定位系统。它是利用接收导航卫星载波相位进行实时相位差分即RTK技术（Real Time Kinematic），实时测定大桥位移。

GPS RTK差分系统是由GPS基准站、GPS监测站和通信系统组成。基准站将接收到的卫星差分信息经过光纤实时传递到监测站。监测站接收卫星信号及GPS基准站信息，进行实时差分后可实时测得站点的三维空间坐标。此结果将送到GPS监控中心。监控中心对接收机的GPS差分信号结果进行桥梁桥面、桥塔的位移、转角计算，提供大桥管理部门进行安全分析。

GPS监测大桥位移特点：

（1）由于GPS是接收卫星运行定位，所以大桥上各点只要能接收到6颗以上GPS卫星及基准站传来的GPS差分信号，即可进行GPSRTK差分定位。各监测站之间勿需通视，是相互独立的观测值。

（2）GPS定位受外界大气影响小，可以在暴风雨中进行监测。

（3）GPS测定位移自动化程度高。从接收信号，捕捉卫星，到完成RTK差分位移都可由仪器自动完成。所测三维坐标可自动存入监控中心服务器进行大桥安全性分析。

（4）GPS定位速度快、精度高。GPSRTK最快可达10～20Hi速率输出定位结果，定位精度平面为10mm，高程为20mm。

当然，GPS进行桥梁的实时监测也存在着不足，目前仅能对变形相对较大的位移进行监测，对于小位移还需进一步提高GPS的定位精度，但不排除GPS对其他大型结构的应用前景。

三、桥架空全监测的理论研究现状

传统检测手段可以对桥梁的外观及某些结构特性进行监测。检测的结果一般也能部分地反映结构当前状态，但是却难以全面反映桥梁的健康状况，尤其是难以对桥梁的安全储备以及退化的途径作出系统的评估。此外常规的检测技术也难以发现隐秘构件的损伤。目前得到普遍认同的一种最有前途的方法就是结合系统识别，振动理论，振动测试技术，信号采集与分析等跨学科技术的实验模态分析法。
