摘要：90年代以来，随着新材料碳纤维加劲塑料（CFRP）的大量生产和价格的逐渐降低，用CFRP代替钢板作为外贴加固材料已成为一种趋势。本文针对碳纤维加固的原理、依据、前提进行了探讨，并对施工工艺进行了简要的论述。

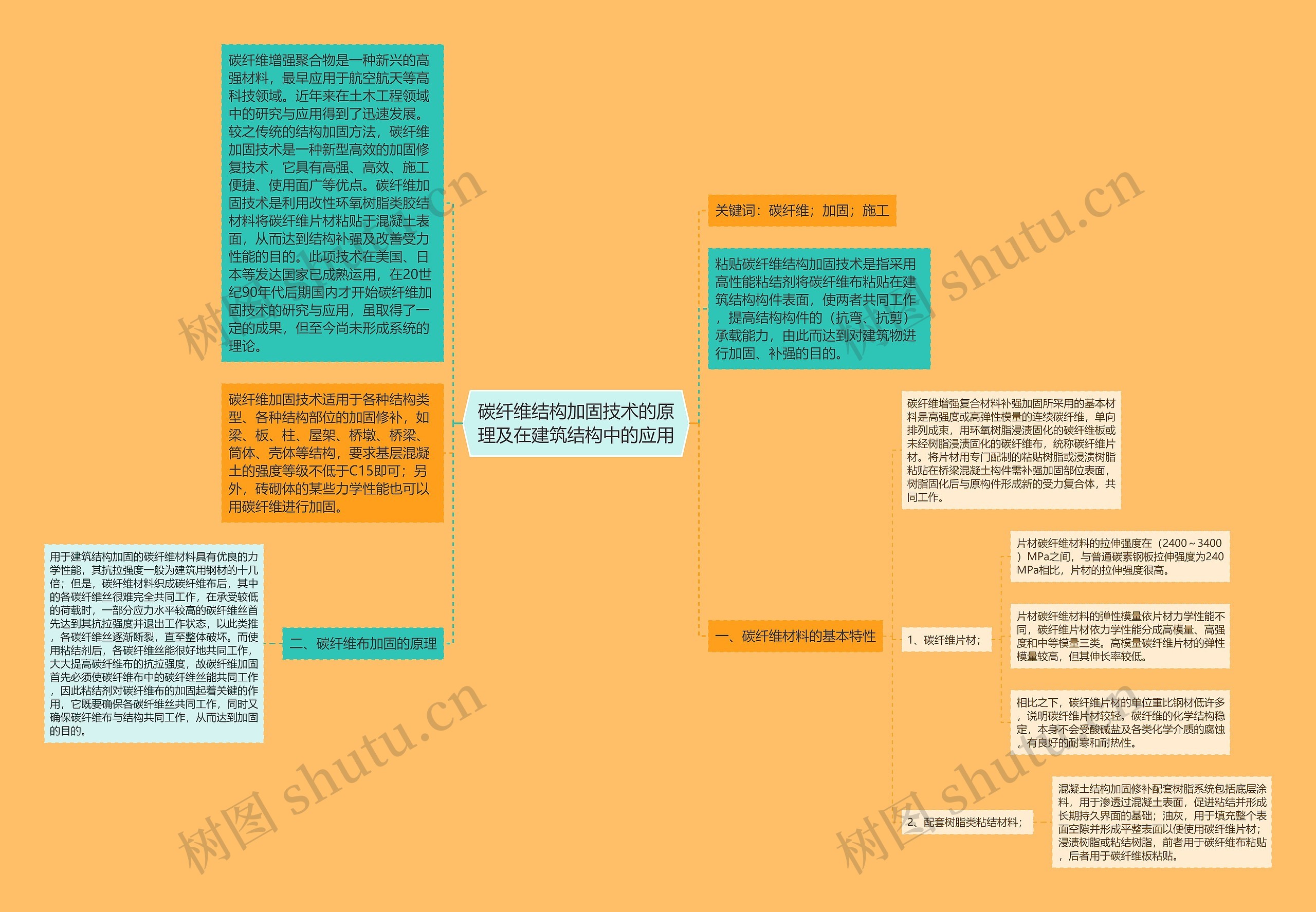

树图思维导图提供《碳纤维结构加固技术的原理及在建筑结构中的应用》在线思维导图免费制作，点击“编辑”按钮，可对《碳纤维结构加固技术的原理及在建筑结构中的应用》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：c5e4bda48d4ced039bb82eca37663775

思维导图大纲

一、碳纤维材料的基本特性

碳纤维增强复合材料补强加固所采用的基本材料是高强度或高弹性模量的连续碳纤维，单向排列成束，用环氧树脂浸渍固化的碳纤维板或未经树脂浸渍固化的碳纤维布，统称碳纤维片材。将片材用专门配制的粘贴树脂或浸渍树脂粘贴在桥梁混凝土构件需补强加固部位表面，树脂固化后与原构件形成新的受力复合体，共同工作。

1、碳纤维片材；

片材碳纤维材料的拉伸强度在（2400～3400）MPa之间，与普通碳素钢板拉伸强度为240MPa相比，片材的拉伸强度很高。

片材碳纤维材料的弹性模量依片材力学性能不同，碳纤维片材依力学性能分成高模量、高强度和中等模量三类。高模量碳纤维片材的弹性模量较高，但其伸长率较低。

相比之下，碳纤维片材的单位重比钢材低许多，说明碳纤维片材较轻。碳纤维的化学结构稳定，本身不会受酸碱盐及各类化学介质的腐蚀，有良好的耐寒和耐热性。

2、配套树脂类粘结材料；

混凝土结构加固修补配套树脂系统包括底层涂料，用于渗透过混凝土表面，促进粘结并形成长期持久界面的基础；油灰，用于填充整个表面空隙并形成平整表面以便使用碳纤维片材；浸渍树脂或粘结树脂，前者用于碳纤维布粘贴，后者用于碳纤维板粘贴。

二、碳纤维布加固的原理

用于建筑结构加固的碳纤维材料具有优良的力学性能，其抗拉强度一般为建筑用钢材的十几倍；但是，碳纤维材料织成碳纤维布后，其中的各碳纤维丝很难完全共同工作，在承受较低的荷载时，一部分应力水平较高的碳纤维丝首先达到其抗拉强度并退出工作状态，以此类推，各碳纤维丝逐渐断裂，直至整体破坏。而使用粘结剂后，各碳纤维丝能很好地共同工作，大大提高碳纤维布的抗拉强度，故碳纤维加固首先必须使碳纤维布中的碳纤维丝能共同工作，因此粘结剂对碳纤维布的加固起着关键的作用，它既要确保各碳纤维丝共同工作，同时又确保碳纤维布与结构共同工作，从而达到加固的目的。
