1工程概况

树图思维导图提供《半挖半填高填方路基加固施工技术》在线思维导图免费制作，点击“编辑”按钮，可对《半挖半填高填方路基加固施工技术》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：e01382753047615bee92ea34ed734a7e

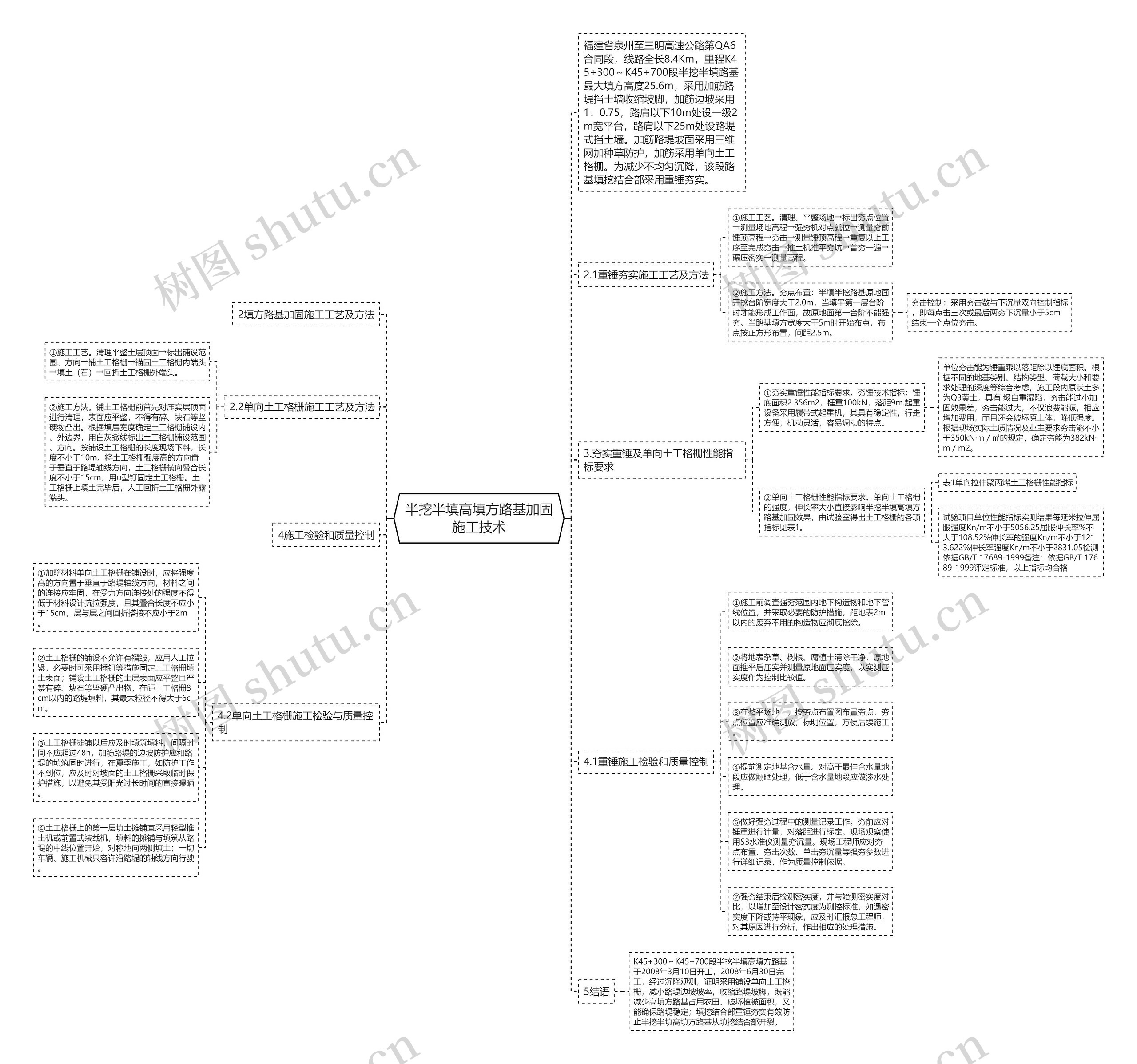

思维导图大纲

2.1重锤夯实施工工艺及方法

①施工工艺。清理、平整场地→标出夯点位置→测量场地高程→强夯机对点就位→测量夯前锤顶高程→夯击→测量锤顶高程→重复以上工序至完成夯击→推土机推平夯坑→普夯一遍→碾压密实→测量高程。

②施工方法。夯点布置：半填半挖路基原地面开挖台阶宽度大于2.0m，当填平第一层台阶时才能形成工作面，故原地面第一台阶不能强夯。当路基填方宽度大于5m时开始布点，布点按正方形布置，间距2.5m。

夯击控制：采用夯击数与下沉量双向控制指标，即每点击三次或最后两夯下沉量小于5cm结束一个点位夯击。

2.2单向土工格栅施工工艺及方法

①施工工艺。清理平整土层顶面→标出铺设范围、方向→铺土工格栅→锚固土工格栅内端头→填土（石）→回折土工格栅外端头。

②施工方法。铺土工格栅前首先对压实层顶面进行清理，表面应平整，不得有碎、块石等坚硬物凸出。根据填层宽度确定土工格栅铺设内、外边界，用白灰撒线标出土工格栅铺设范围、方向。按铺设土工格栅的长度现场下料，长度不小于10m。将土工格栅强度高的方向置于垂直于路堤轴线方向，土工格栅横向叠合长度不小于15cm，用u型钉固定土工格栅。土工格栅上填土完毕后，人工回折土工格栅外露端头。

3.夯实重锤及单向土工格栅性能指标要求

①夯实重锤性能指标要求。夯锤技术指标：锤底面积2.356m2，锤重100kN，落距9m.起重设备采用履带式起重机，其具有稳定性，行走方便，机动灵活，容易调动的特点。

单位夯击能为锤重乘以落距除以锤底面积。根据不同的地基类别、结构类型、荷载大小和要求处理的深度等综合考虑，施工段内原状土多为Q3黄土，具有I级自重湿陷，夯击能过小加固效果差，夯击能过大，不仅浪费能源，相应增加费用，而且还会破坏原土体，降低强度。根据现场实际土质情况及业主要求夯击能不小于350kN·m／㎡的规定，确定夯能为382kN·m／m2。

②单向土工格栅性能指标要求。单向土工格栅的强度，伸长率大小直接影响半挖半填高填方路基加固效果，由试验室得出土工格栅的各项指标见表1。

表1单向拉伸聚丙烯土工格栅性能指标

试验项目单位性能指标实测结果每延米拉伸屈服强度Kn/m不小于5056.25屈服伸长率%不大于108.52%伸长率的强度Kn/m不小于1213.622%伸长率强度Kn/m不小于2831.05检测依据GB/T 17689-1999备注：依据GB/T 17689-1999评定标准，以上指标均合格

4施工检验和质量控制
