摘要：对钢管混凝土系杆拱桥施工中经常出现的技术问题进行了剖析，并结合工程实践，汲取经验教训，详细地阐述了科学、实际、有效的防治对策。

树图思维导图提供《钢管混凝土系杆拱桥施工技术之我见》在线思维导图免费制作，点击“编辑”按钮，可对《钢管混凝土系杆拱桥施工技术之我见》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：626599701358b707e8d54aaaa3f6eaed

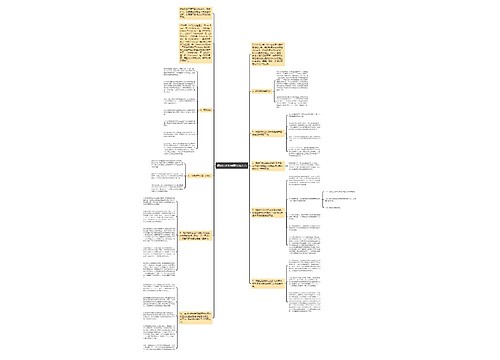

思维导图大纲

一、支承系统

1.功能。系杆拱桥支承系统宜选用WDJ齿碗扣型多功能支架，该系统具有支架竖向组合微调功能，主要以工具支架和特制微调座组成。

2.地基处理。WDJ齿碗扣型多功能支架必须搭设在经处理的坚实地基上，地基须高出原地面0.5~0.8m，做好防水，避免雨季浸泡。在立杆底部铺设垫层和安放底座，垫层可采用厚度≥20cm的混凝土或厚度≮10cm的钢筋混凝土或厚度≮5cm的木板。

3.预压。支架使用前须全程预压，不能以一孔预压取得的经验数据推概全桥。静压5d（120h）以上及达到沉降稳定状态2d（48h）以上，沉降稳定标准：24h沉降不超过1mm.

二、主拱肋拱轴线控制系统

1.以激光照准和精密测标组成定位系统；监测项目为拱肋的线形变化、拱脚位移和拱脚沉降。

2.建立测量控制网。在每节拱肋端头设置固定的测量控制点，控制点设在拱肋中线位置。施工放样及检查都采用全站仪进行，每架设一节段拱肋，对全部控制点都要进行观测。此外，对拱座的偏位进行观测。钢管拱对温度，特别是日照影响非常敏感。为了减少温度和日照对线形控制的影响，标高的测量包括合拢时间都安排在凌晨。

3.施工控制。

（1）在扣索塔架顶部设有扣、锚索调整装置千斤顶，通过改变扣索的张力，并采用在拱段之间的内法兰盘接头处抄垫钢板的方法来实现拱段接头标高的调整（跨径较小的拱肋可利用WDJ支撑系统高度及其竖向微调功能实现）。

（2）设置临时横撑固定拱肋。每架设一节拱肋，就利用钢管拱的横联钢管临时焊接固定上下游拱肋，特别是在合拢段基肋端一定要设置临时支撑。

（3）在焊接拱肋接头外包板时，对称布置的焊缝，采用成双焊工对称施焊，这样可使各焊缝所引起的变形相抵消；非对称焊缝，先焊缝少的一侧，这样可使先焊的焊缝变形部分抵消。

（4）为保证钢管拱在吊装过程中的横向稳定性，在每吊装一节段拱肋时，采用通过对称设置两道浪风绳来调整和控制拱段就位中线位置，减少拱肋自由长度，增大横向稳定。控制浪风绳长度基本相同。

三、钢管混凝土配制

1.选材（1）设计高性能微膨胀混凝土应选择525R早强型水泥为主体，其用量不宜过大，初凝时间以8~12h为宜。

（2）配制高性能微膨胀混凝土须使用干净的河砂并严格控制云母含量、硫化物含量、含泥量和压碎值，一般选用细度模数2.6-3.1的中砂为宜。不宜用砂岩类山砂、机制砂、海砂，此类砂对混凝土的膨胀率影响极大。

（3）粗骨料石质对高性能微膨胀混凝土影响很大，主要体现在骨料一砂浆界面粘结强度、骨料弹性模量和骨料强度。在考虑混凝土可泵性的同时，要考虑混凝土的早强性和后期强度。碎石需二次破碎，使其基本无棱角，并减少针片状颗粒的含量。选用时应严格控制含泥量、强度、弹性模量和粒径≤30mm.（4）粉煤灰与水泥“二次水化反应”产生的凝胶封堵了混凝土的毛细管路，增强了密实性，提高了耐久性。“二次水化反应”只有Ⅰ级粉煤灰和磨细粉煤灰可以彻底完成：“使混凝土升温降低15%~35%；应严格控制粉煤灰SO3含量，以0.5%~1.5%”为宜；粉煤灰应符合现行国家标准《用于水泥和混凝土中的粉煤灰》规定。

（6）膨胀剂在有钢管约束条件下，在结构中建立0.2~0.3MPa预应力，可抵消混凝土在硬化过程中产生的收缩应力，从而提高抗裂能力。选择时一定要多试验几个品种，膨胀剂应对混凝土后期强度及质量无害，与所用水泥适应性好。我国主要使用U型膨胀剂、复合膨胀剂及明矾石膨胀剂。

2.设计高性能膨胀混凝土的三个问题（1）混凝土施工可按一般高性能混凝土设计方法进行配制强度计算，不必计算后将强度提高一个等级作为配制强度，关键在于施工配合比的施工现场验证。设计时应严格控制水灰比，将其确定为定值。

（2）混凝土是采用钢管中顶升灌注，粗骨料在顶升过程中不能因自身重力而下落，否则会造成顶升压力过大而失败。在设计混凝土配合比过程中碎石应稍微呈悬浮状态，不能下沉。所以该种混凝土的砂率可提高一些。

（3）许多工程实践认为钢管混凝土设计为微应力时，限制膨胀率28天内应控制在（2~6）×10-4的范围内是合理的。

四、主拱肋钢管的拼装

1.钢管拱肋的制作

（1）钢管拱主弦管直径>600mm采用螺旋焊管。

（2）宜选用具有CAD加工设计技术和成功经验的厂家；单元阶段制造好后在工厂进行平面和立面组拼检查；螺旋焊管弯曲成型在中频弯管机上进行，采用埋弧自动焊；腹板安装采用CO2气体保护焊；单元阶段焊接完成后，若与理论线形不符，可用“火工矫正法”矫正。

（3）钢管拱单元阶段制好后运至工地组焊成吊装段，运至施工现场，最后用跨墩龙门吊机或其它起重设施将吊装段吊上桥组装。

（4）为便于调整拱肋预埋段制造、温度引起的偏差，钢管制造在工厂时，拱脚预埋段与拱中段之间预留80mm调整量；拱肋合拢锁定温度为10~15℃。

2.钢管拱肋单元构件的防护。预拼成型的安装节段必须对接口进行地面预接和必要的技术处理，拱肋每一个吊装阶段之间采用内法兰连接，法兰间可抄垫钢板进行微调；单元制造阶段之间采用临时外法兰连接。

3.钢管拱肋的悬拼

（1）拱肋吊装采用悬拼和扣挂施工。拱肋作完后，首先在制作场地进行预拼，合格后方可吊装。

（2）拱肋吊装前应安装好拱脚临时铰，悬拼过程中允许拱肋绕铰转动。每吊装一个阶段除安装好横撑及临时横撑外还要设置横向浪风索。以利调整拱轴线和保证横向稳定。

（3）两阶段接头端面先用螺栓对接，安装合拢段前应预先通过扣索调整拱肋横向位置，然后再安装拱顶合拢段。

（4）两条拱肋全部合拢后，再全面校核一次拱轴线坐标，并调整至误差容许范围内。再对焊主拱钢管、烧掉螺栓，用加劲钢板补焊拱肋钢管接头，以保证受力连续。

（5）用钢管焊接封死拱脚临时铰，浇注拱座预留槽口C50混凝土，形成无铰钢管桁架拱，待拱脚混凝土达到强度后拆除扣索；

（6）泵送压注填充管内C50微膨胀混凝土。

4．跨径较小的桥梁可用WDJ支撑系统配合吊车、揽绳完成拱肋组拼。

五、支座垫石钢板悬空

预埋支座垫石钢板下混凝土悬空，既影响下部结构受力，又危害上部结构荷载均匀传递和受力平衡，也就是说，出现这种现象是很危险的，其主要原因是混凝土在浇筑流动过程中，预埋钢板下的气体无法排除，形成了空洞，为避免该现象的发生，可在钢板中心用电钻打一个直径5mm的“排气孔”，浇筑预埋钢板处混凝土时，浓水泥浆由“排气孔”冒出即可。

六、拱脚混凝土空洞

1.拱脚混凝土振捣

2.拱脚混凝土预防裂缝

为预防拱脚混凝土裂缝，可选用钢纤维混凝土，钢纤维用量一般为60kg/m3.

七、空腹式端横梁浇筑工艺

端横梁为封闭式变断面空心梁，其施工有两种方法：一种方法是采用木模或其它一次性芯模，不考虑翻番周转，此类模板只侧重考虑其强度，满足混凝土几何尺寸需要即可；另一种方法是采用钢模或其它可周转性芯模，浇筑混凝土时在梁顶预留“天窗”，待拆除芯模后再二次浇筑混凝土，将天窗堵死，但应注意两期混凝土的结合牢固问题。
