建筑施工现场，为解决施工阶段的垂直运输、加快施工进度、提高现代施工机械化操作水平，根据施工现场实际情况，一般在建筑物中间或侧面安装若干台固定式塔式起重机（以下简称塔机）一套规范的塔机安装、拆卸与操作技术安全交底至关重要，必须引起项目部技术人员的高度重视。本文结合实际，谈谈在实际工作中安装、拆卸与操作技术安全交底程序和内容。

树图思维导图提供《浅析塔式起重机的安装与拆卸技术》在线思维导图免费制作，点击“编辑”按钮，可对《浅析塔式起重机的安装与拆卸技术》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：498af0da4d57d8acc33da4c16878ad37

思维导图大纲

相关思维导图模版

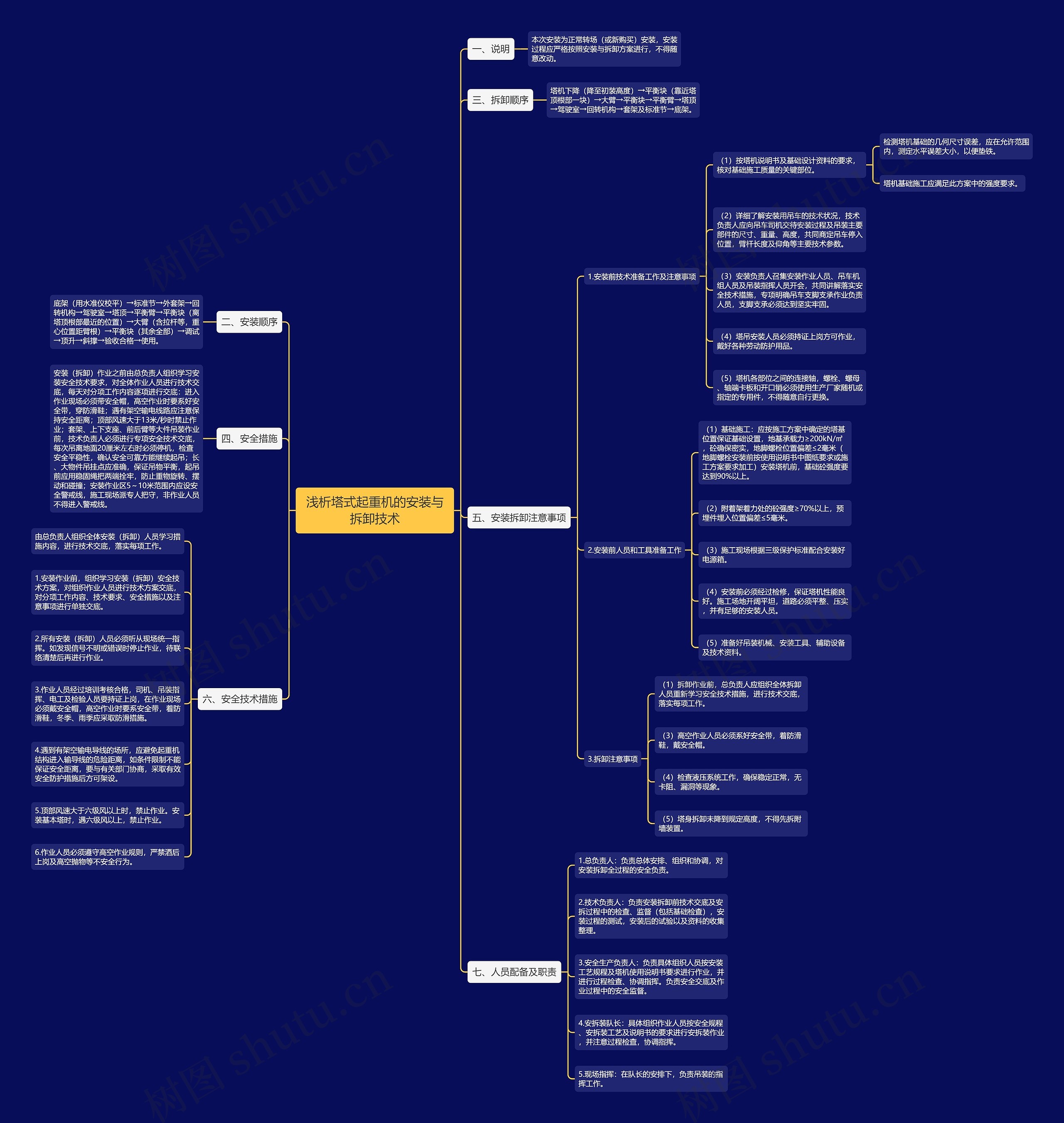

浅析塔式起重机的安装与拆卸技术思维导图模板大纲

一、说明

本次安装为正常转场（或新购买）安装，安装过程应严格按照安装与拆卸方案进行，不得随意改动。

二、安装顺序

底架（用水准仪校平）→标准节→外套架→回转机构→驾驶室→塔顶→平衡臂→平衡块（离塔顶根部最近的位置）→大臂（含拉杆等，重心位置距臂根）→平衡块（其余全部）→调试→顶升→斜撑→验收合格→使用。

三、拆卸顺序

塔机下降（降至初装高度）→平衡块（靠近塔顶根部一块）→大臂→平衡块→平衡臂→塔顶→驾驶室→回转机构→套架及标准节→底架。

四、安全措施

安装（拆卸）作业之前由总负责人组织学习安装安全技术要求，对全体作业人员进行技术交底，每天对分项工作内容逐项进行交底：进入作业现场必须带安全帽，高空作业时要系好安全带，穿防滑鞋；遇有架空输电线路应注意保持安全距离；顶部风速大于13米/秒时禁止作业；套架、上下支座、前后臂等大件吊装作业前，技术负责人必须进行专项安全技术交底，每次吊离地面20厘米左右时必须停机，检查安全平稳性，确认安全可靠方能继续起吊；长、大物件吊挂点应准确，保证吊物平衡，起吊前应用稳固绳把两端拴牢，防止重物旋转、摆动和碰撞；安装作业区5～10米范围内应设安全警戒线，施工现场派专人把守，非作业人员不得进入警戒线。

五、安装拆卸注意事项

1.安装前技术准备工作及注意事项

（1）按塔机说明书及基础设计资料的要求，核对基础施工质量的关键部位。

检测塔机基础的几何尺寸误差，应在允许范围内，测定水平误差大小，以便垫铁。

塔机基础施工应满足此方案中的强度要求。

（2）详细了解安装用吊车的技术状况，技术负责人应向吊车司机交待安装过程及吊装主要部件的尺寸、重量、高度，共同商定吊车停入位置，臂杆长度及仰角等主要技术参数。

（3）安装负责人召集安装作业人员、吊车机组人员及吊装指挥人员开会，共同讲解落实安全技术措施，专项明确吊车支脚支承作业负责人员，支脚支承必须达到坚实牢固。

（4）塔吊安装人员必须持证上岗方可作业，戴好各种劳动防护用品。

（5）塔机各部位之间的连接轴，螺栓、螺母、轴端卡板和开口销必须使用生产厂家随机或指定的专用件，不得随意自行更换。

2.安装前人员和工具准备工作

（1）基础施工：应按施工方案中确定的塔基位置保证基础设置，地基承载力≥200kN/㎡，砼确保密实，地脚螺栓位置偏差≤2毫米（地脚螺栓安装前按使用说明书中图纸要求或施工方案要求加工）安装塔机前，基础砼强度要达到90%以上。

（2）附着架着力处的砼强度≥70%以上，预埋件埋入位置偏差≤5毫米。

（3）施工现场根据三级保护标准配合安装好电源箱。

（4）安装前必须经过检修，保证塔机性能良好。施工场地开阔平坦，道路必须平整、压实，并有足够的安装人员。

（5）准备好吊装机械、安装工具、辅助设备及技术资料。

3.拆卸注意事项

（1）拆卸作业前，总负责人应组织全体拆卸人员重新学习安全技术措施，进行技术交底，落实每项工作。

（3）高空作业人员必须系好安全带，着防滑鞋，戴安全帽。

（4）检查液压系统工作，确保稳定正常，无卡阻、漏洞等现象。

（5）塔身拆卸未降到规定高度，不得先拆附墙装置。

六、安全技术措施

由总负责人组织全体安装（拆卸）人员学习措施内容，进行技术交底，落实每项工作。

1.安装作业前，组织学习安装（拆卸）安全技术方案，对组织作业人员进行技术方案交底，对分项工作内容、技术要求、安全措施以及注意事项进行单独交底。

2.所有安装（拆卸）人员必须听从现场统一指挥。如发现信号不明或错误时停止作业，待联络清楚后再进行作业。

3.作业人员经过培训考核合格，司机、吊装指挥、电工及检验人员要持证上岗，在作业现场必须戴安全帽，高空作业时要系安全带，着防滑鞋，冬季、雨季应采取防滑措施。

4.遇到有架空输电导线的场所，应避免起重机结构进入输导线的危险距离，如条件限制不能保证安全距离，要与有关部门协商，采取有效安全防护措施后方可架设。

5.顶部风速大于六级风以上时，禁止作业。安装基本塔时，遇六级风以上，禁止作业。

6.作业人员必须遵守高空作业规则，严禁酒后上岗及高空抛物等不安全行为。

七、人员配备及职责

1.总负责人：负责总体安排、组织和协调，对安装拆卸全过程的安全负责。

2.技术负责人：负责安装拆卸前技术交底及安拆过程中的检查、监督（包括基础检查），安装过程的测试，安装后的试验以及资料的收集整理。

3.安全生产负责人：负责具体组织人员按安装工艺规程及塔机使用说明书要求进行作业，并进行过程检查、协调指挥。负责安全交底及作业过程中的安全监督。

4.安拆装队长：具体组织作业人员按安全规程、安拆装工艺及说明书的要求进行安拆装作业，并注意过程检查，协调指挥。

5.现场指挥：在队长的安排下，负责吊装的指挥工作。
