一、后浇带施工监理的措施

树图思维导图提供《如何保证钢筋混凝土工程质量的监理实施》在线思维导图免费制作，点击“编辑”按钮，可对《如何保证钢筋混凝土工程质量的监理实施》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：528ecca8175c8a711015fd9fcd386881

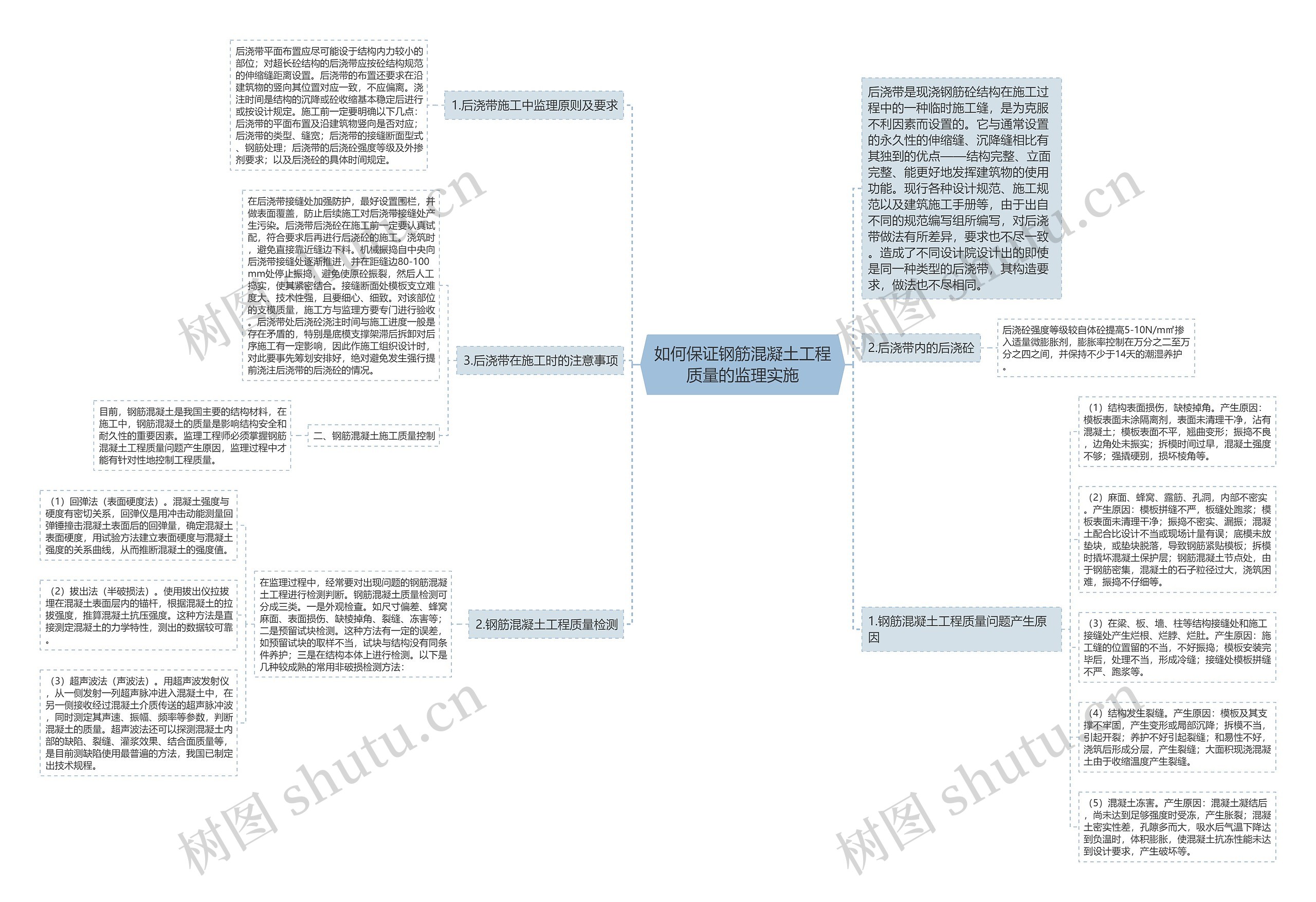

思维导图大纲

1.后浇带施工中监理原则及要求

后浇带平面布置应尽可能设于结构内力较小的部位；对超长砼结构的后浇带应按砼结构规范的伸缩缝距离设置。后浇带的布置还要求在沿建筑物的竖向其位置对应一致，不应偏离。浇注时间是结构的沉降或砼收缩基本稳定后进行或按设计规定。施工前一定要明确以下几点：后浇带的平面布置及沿建筑物竖向是否对应；后浇带的类型、缝宽；后浇带的接缝断面型式、钢筋处理；后浇带的后浇砼强度等级及外掺剂要求；以及后浇砼的具体时间规定。

2.后浇带内的后浇砼

后浇砼强度等级较自体砼提高5-10N/m㎡掺入适量微膨胀剂，膨胀率控制在万分之二至万分之四之间，并保持不少于14天的潮湿养护。

3.后浇带在施工时的注意事项

在后浇带接缝处加强防护，最好设置围栏，并做表面覆盖，防止后续施工对后浇带接缝处产生污染。后浇带后浇砼在施工前一定要认真试配，符合要求后再进行后浇砼的施工。浇筑时，避免直接靠近缝边下料。机械振捣自中央向后浇带接缝处逐渐推进，并在距缝边80-100mm处停止振捣，避免使原砼振裂，然后人工捣实，使其紧密结合。接缝断面处模板支立难度大、技术性强，且要细心、细致。对该部位的支模质量，施工方与监理方要专门进行验收。后浇带处后浇砼浇注时间与施工进度一般是存在矛盾的，特别是底模支撑架滞后拆卸对后序施工有一定影响，因此作施工组织设计时，对此要事先筹划安排好，绝对避免发生强行提前浇注后浇带的后浇砼的情况。

二、钢筋混凝土施工质量控制

目前，钢筋混凝土是我国主要的结构材料，在施工中，钢筋混凝土的质量是影响结构安全和耐久性的重要因素。监理工程师必须掌握钢筋混凝土工程质量问题产生原因，监理过程中才能有针对性地控制工程质量。

1.钢筋混凝土工程质量问题产生原因

（1）结构表面损伤，缺棱掉角。产生原因：模板表面未涂隔离剂，表面未清理干净，沾有混凝土；模板表面不平，翘曲变形；振捣不良，边角处未振实；拆模时间过早，混凝土强度不够；强撬硬别，损坏棱角等。

（2）麻面、蜂窝、露筋、孔洞，内部不密实。产生原因：模板拼缝不严，板缝处跑浆；模板表面未清理干净；振捣不密实、漏振；混凝土配合比设计不当或现场计量有误；底模未放垫块，或垫块脱落，导致钢筋紧贴模板；拆模时撬坏混凝土保护层；钢筋混凝土节点处，由于钢筋密集，混凝土的石子粒径过大，浇筑困难，振捣不仔细等。

（3）在梁、板、墙、柱等结构接缝处和施工接缝处产生烂根、烂脖、烂肚。产生原因：施工缝的位置留的不当，不好振捣；模板安装完毕后，处理不当，形成冷缝；接缝处模板拼缝不严、跑浆等。

（4）结构发生裂缝。产生原因：模板及其支撑不牢固，产生变形或局部沉降；拆模不当，引起开裂；养护不好引起裂缝；和易性不好，浇筑后形成分层，产生裂缝；大面积现浇混凝土由于收缩温度产生裂缝。

（5）混凝土冻害。产生原因：混凝土凝结后，尚未达到足够强度时受冻，产生胀裂；混凝土密实性差，孔隙多而大，吸水后气温下降达到负温时，体积膨胀，使混凝土抗冻性能未达到设计要求，产生破坏等。

2.钢筋混凝土工程质量检测

在监理过程中，经常要对出现问题的钢筋混凝土工程进行检测判断。钢筋混凝土质量检测可分成三类。一是外观检查。如尺寸偏差、蜂窝麻面、表面损伤、缺棱掉角、裂缝、冻害等；二是预留试块检测。这种方法有一定的误差，如预留试块的取样不当，试块与结构没有同条件养护；三是在结构本体上进行检测。以下是几种较成熟的常用非破损检测方法：

（1）回弹法（表面硬度法）。混凝土强度与硬度有密切关系，回弹仪是用冲击动能测量回弹锤撞击混凝土表面后的回弹量，确定混凝土表面硬度，用试验方法建立表面硬度与混凝土强度的关系曲线，从而推断混凝土的强度值。

（2）拔出法（半破损法）。使用拔出仪拉拔埋在混凝土表面层内的锚杆，根据混凝土的拉拔强度，推算混凝土抗压强度。这种方法是直接测定混凝土的力学特性，测出的数据较可靠。

（3）超声波法（声波法）。用超声波发射仪，从一侧发射一列超声脉冲进入混凝土中，在另一侧接收经过混凝土介质传送的超声脉冲波，同时测定其声速、振幅、频率等参数，判断混凝土的质量。超声波法还可以探测混凝土内部的缺陷、裂缝、灌浆效果、结合面质量等，是目前测缺陷使用最普遍的方法，我国已制定出技术规程。
