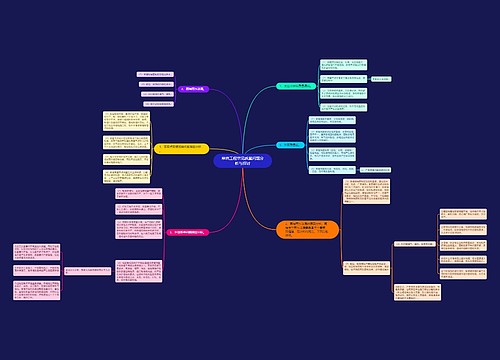

水闸工程大体积混凝土施工、质量控制思维导图

南归

2023-03-01

浏览量: 1

质量

控制

施工

混凝土

工程

大体

进行

水泥

浇筑

时间

工程纠纷

工程质量纠纷

建设工程质量

1、工程概况

树图思维导图提供《水闸工程大体积混凝土施工、质量控制》在线思维导图免费制作，点击“编辑”按钮，可对《水闸工程大体积混凝土施工、质量控制》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：739a3672e8d830087efb622b47a69b51

思维导图大纲

2、工程地质

闸底板地基位于低液限粉土夹淤泥质低液限粘土，该地基埋藏浅，厚度较大，流动、软塑，强度低，中偏高压缩性。利用水泥深搅桩、沉管灌注桩进行地基处理。

3、质量控制

3.1基坑土方开挖

在地基处理试验合格达到设计要求后开挖底板基槽，人工凿除水泥深搅桩和沉管灌注桩桩头，土方开挖分层分段依次开挖。严禁超挖、欠挖。桩头进行弹性处理，确保底板底部受力均匀。

3.2施工降水

为保证底板施工过程中处于无水状态，在无砂混凝土管井降水的同时另在底板防渗墙内增加3m轻型井点降水，加快深搅桩硬化，从而保证底板土层承载力一致，沉降均匀，轻型井点拆除后对井孔进行封闭技术处理，然后进行C20混凝土封底、钢筋、预埋件、模板安装。

3.3泵送混凝土配制

3.3.1混凝土配合比的设计

大体积混凝土配合比在满足设计强度和混凝土可泵性良好的前提下，采用低水化热水泥；降低混凝土浇灌入模温度；选择级配良好的粗骨料；掺加一定量的外加剂、混合材料；施工时底板混凝土掺加20%以下的块石吸热；利用混凝土后期（90d、180d）强度来降低水泥用量。

3.3.1.1原材料的质量控制

水泥采用经复试合格的华新水泥总厂生产的矿渣硅酸盐水泥32.5级（袋装），水泥提前一星期入库贮存，贮存时采取措施防止水泥受潮结块失效。

粗骨料采用宜兴生产的5-31.5mm的碎石，碎石针片状含量小于10%，含泥量小于1%，无泥团，密度大于2.55T/m3，超径（原筛孔检查）小于5%.

细骨料采用湖北产的中砂，通过0.315mm筛孔的砂大于15%，含泥量小于3%，无泥团，密度大于2.50T/m3。

外加剂经试验比较选用南通金陵农化有限公司生产的“金陵4号”高效减水剂，其掺入量为水泥用量的0.5%，经试验达到减少混凝土的用水量、降低水灰比、增加混凝土的和易性等要求。

混合料利用南通市开发区热电厂生产的Ⅰ级粉煤灰，细度为7.8-8.0，烧失量3.9-4.2，SO3≤1.3，需水量比为89；考虑矿渣水泥保水性差，粉煤灰取代水泥用量为10%。

底板面层40cm混凝土内掺加由南京派尼尔工程材料有限公司生产的格雷斯防渗纤维，每立方米混凝土内掺入量为0.6kg来增加底板抗裂性能。底板混凝土内选用洗净的30-40cm湖州块石，均匀抛投。

3.3.1.2混凝土配合比确定

混凝土配合比试验委托具有壹级资质的南通市建筑科学研究所试验室进行试配，其通过理论计算、试配和调整，出具的试验配料单为水泥：水：砂：石：减水剂：掺合料=290：185：720：1175：1.5：29，坍落度为120-140mm，满足“泵送混凝土水灰比宜为0.4-0.6，砂率宜为38%-45%，最小水泥用量不宜小于300kg/m3”的规范要求。在施工过程中利用炒干法分别测出砂、石的含水率，随时调整混凝土施工配合比。

3.4混凝土的搅拌与运输

3.4.1混凝土拌和设备

施工现场配备两套混凝土生产系统，每套拌和系统包括JS-500型强制式搅拌机1台，PL-800B型自动计量配料机1台，20T粉煤灰罐1只，1.5m3轮胎式装载机1台。同时配1台JS-350型拌料机备用。两台拌和系统同时下料，如遇到特殊情况时保证能有一套生产系统供料，确保混凝土浇筑连续进行，避免形成冷缝。

3.4.2混凝土拌制

根据现场工地试验室提供的混凝土施工配料单严格配料，机械搅拌时料斗投料顺序为：先加碎石，后加水泥、减水剂、粉煤灰，最后加砂和水，混凝土搅拌时间从投料完毕后组成材料在搅拌机内延续搅拌时间不得少于2.0min，掺入格雷斯抗裂防渗纤维混凝土搅拌时间不得少于2.5min。

混凝土出料时随时测定坍落度和拌和物温度，观察混凝土拌和质量，严禁生料输送，确保混凝土浇筑质量。

3.4.3混凝土输送

由于底板混凝土仓面较大，混凝土用量多，采用HBT-50型混凝土输送泵泵送混凝土。泵管安装时不得直接支撑在钢筋、模板及预埋件上，每隔一段距离用钢管支架固定，管道卡箍处不得漏气、漏浆，泵管尽量少用弯管和软管，预防堵管，确保混凝土顺利出料。

混凝土泵送前先用清水湿润管壁，然后拌制1：2水泥砂浆润滑混凝土泵和输送管内壁，润滑用的水泥砂浆分散布料。

混凝土浇筑过程中，前场和后场均布置管理人员随时指挥协调。现场利用对讲机联系控制混凝土浇筑速度及拆布管时间。确保混凝土整个浇筑过程中紧张、连续、有序地进行。同时安排专人测定混凝土入仓温度、坍落度，并留置规定制取的试压块组数。

3.4.4混凝土平仓、振捣和成型

混凝土浇筑前，保证仓内无杂物，模板、钢筋、预埋件符合规范要求，一切准备工作就序，并做好质量自检记录。经现场监理验收认可后方可振捣和成型混凝土浇筑前，保证仓内无杂物，模板、钢筋、预埋件符合规范要求，一切准备工作就序，并做好质量自检记录。经现场监理验收认可后方可进行浇筑。

底板浇筑前仓面平均划分施工区域，混凝土浇筑自西向东、由远而近。混凝土按一定厚度、顺序、方向分层进行，上下层之间的混凝土浇筑间歇时间不得超过混凝土初凝时间；开始布料，两管同时进行，采取“斜面分层”法施工。振捣混凝土应从浇筑层的下端开始，逐渐上移，以保证混凝土施工质量，在底层混凝土初凝前安排一台泵进行面层防渗抗裂混凝土施工。

混凝土灌筑后用插入式振动器振捣，振捣时与混凝土表面垂直，操作时做到快插慢拨，上下略为抽动，插点均匀排列，逐点移动，顺序进行，不得遗漏，使混凝土达到均匀振实。插入式振动器在每一插点上的振捣时间以混凝土表面呈水平并出现水泥浆和不再出现气泡，一般在20s~30s.混凝土表面混凝土用平板振动器振捣，施工时依次成排平位慢移，顺序前进，移动间距应使平板能覆盖已振实混凝土的边缘5cm左右，以防止漏浆。

平板振动器振捣时间以保证混凝土停止下沉并往上泛浆即可。浇筑过程中，随时检查模板、钢筋、止水片和预埋件等稳固情况，如有漏浆、变形和沉陷立即进行处理校正。对混凝土表面的泌水利用海绵及时排除。及时清理模板、止水、预埋件表面的灰浆，对表面混凝土进行二次抹面，防止产生松顶和表面干缩裂缝。

对混凝土撑柱、止水、施工过程中抛置的块石等周围和预埋件下面加强振捣，同时进行二次复振，增加混凝土密实性，减少混凝土内部微裂缝，提高混凝土强度。对留置抛石洞口的面层钢筋重新绑扎到位，严禁遗漏。

混凝土施工中按图纸设置沉降观察点，每角设置一处，共设4个沉降观察点。
