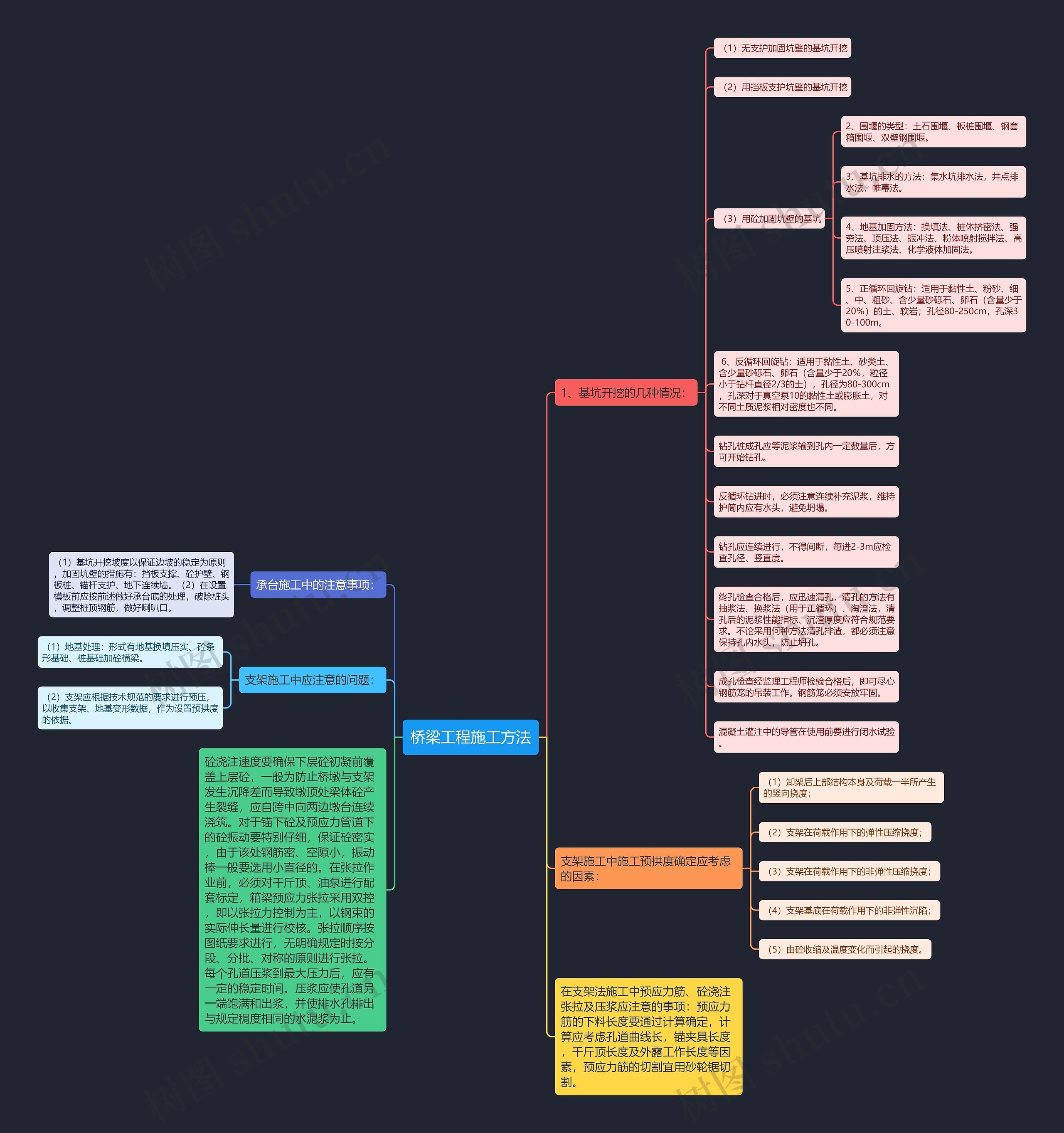

桥梁工程施工方法

树图思维导图提供《桥梁工程施工方法》在线思维导图免费制作，点击“编辑”按钮，可对《桥梁工程施工方法》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：83694bf7b273275747fca7e234a24f76

思维导图大纲

1、基坑开挖的几种情况：

（1）无支护加固坑壁的基坑开挖

（2）用挡板支护坑壁的基坑开挖

（3）用砼加固坑壁的基坑

2、围堰的类型：土石围堰、板桩围堰、钢套箱围堰、双壁钢围堰。

3、基坑排水的方法：集水坑排水法，井点排水法，帷幕法。

4、地基加固方法：换填法、桩体挤密法、强夯法、顶压法、振冲法、粉体喷射搅拌法、高压喷射注浆法、化学液体加固法。

5、正循环回旋钻：适用于黏性土、粉砂、细、中、粗砂、含少量砂砾石、卵石（含量少于20％）的土、软岩；孔径80-250cm，孔深30-100m。

6、反循环回旋钻：适用于黏性土、砂类土、含少量砂砾石、卵石（含量少于20％，粒径小于钻杆直径2/3的土），孔径为80-300cm，孔深对于真空泵10的黏性土或膨胀土，对不同土质泥浆相对密度也不同。

钻孔桩成孔应等泥浆输到孔内一定数量后，方可开始钻孔。

反循环钻进时，必须注意连续补充泥浆，维持护筒内应有水头，避免坍塌。

钻孔应连续进行，不得间断，每进2-3m应检查孔径、竖直度。

终孔检查合格后，应迅速清孔，清孔的方法有抽浆法、换浆法（用于正循环）、淘渣法，清孔后的泥浆性能指标、沉渣厚度应符合规范要求。不论采用何种方法清孔排渣，都必须注意保持孔内水头，防止坍孔。

成孔检查经监理工程师检验合格后，即可尽心钢筋笼的吊装工作。钢筋笼必须安放牢固。

混凝土灌注中的导管在使用前要进行闭水试验。

承台施工中的注意事项：

（1）基坑开挖坡度以保证边坡的稳定为原则，加固坑壁的措施有：挡板支撑、砼护壁、钢板桩、锚杆支护、地下连续墙。（2）在设置模板前应按前述做好承台底的处理，破除桩头，调整桩顶钢筋，做好喇叭口。

支架施工中施工预拱度确定应考虑的因素：

（1）卸架后上部结构本身及荷载一半所产生的竖向挠度；

（2）支架在荷载作用下的弹性压缩挠度；

（3）支架在荷载作用下的非弹性压缩挠度；

（4）支架基底在荷载作用下的非弹性沉陷；

（5）由砼收缩及温度变化而引起的挠度。

支架施工中应注意的问题：

（1）地基处理：形式有地基换填压实、砼条形基础、桩基础加砼横梁。

（2）支架应根据技术规范的要求进行预压，以收集支架、地基变形数据，作为设置预拱度的依据。

在支架法施工中预应力筋、砼浇注张拉及压浆应注意的事项：预应力筋的下料长度要通过计算确定，计算应考虑孔道曲线长，锚夹具长度，千斤顶长度及外露工作长度等因素，预应力筋的切割宜用砂轮锯切割。

砼浇注速度要确保下层砼初凝前覆盖上层砼，一般为防止桥墩与支架发生沉降差而导致墩顶处梁体砼产生裂缝，应自跨中向两边墩台连续浇筑。对于锚下砼及预应力管道下的砼振动要特别仔细，保证砼密实，由于该处钢筋密、空隙小，振动棒一般要选用小直径的。在张拉作业前，必须对千斤顶、油泵进行配套标定，箱梁预应力张拉采用双控，即以张拉力控制为主，以钢束的实际伸长量进行校核。张拉顺序按图纸要求进行，无明确规定时按分段、分批、对称的原则进行张拉。每个孔道压浆到最大压力后，应有一定的稳定时间。压浆应使孔道另一端饱满和出浆，并使排水孔排出与规定稠度相同的水泥浆为止。
