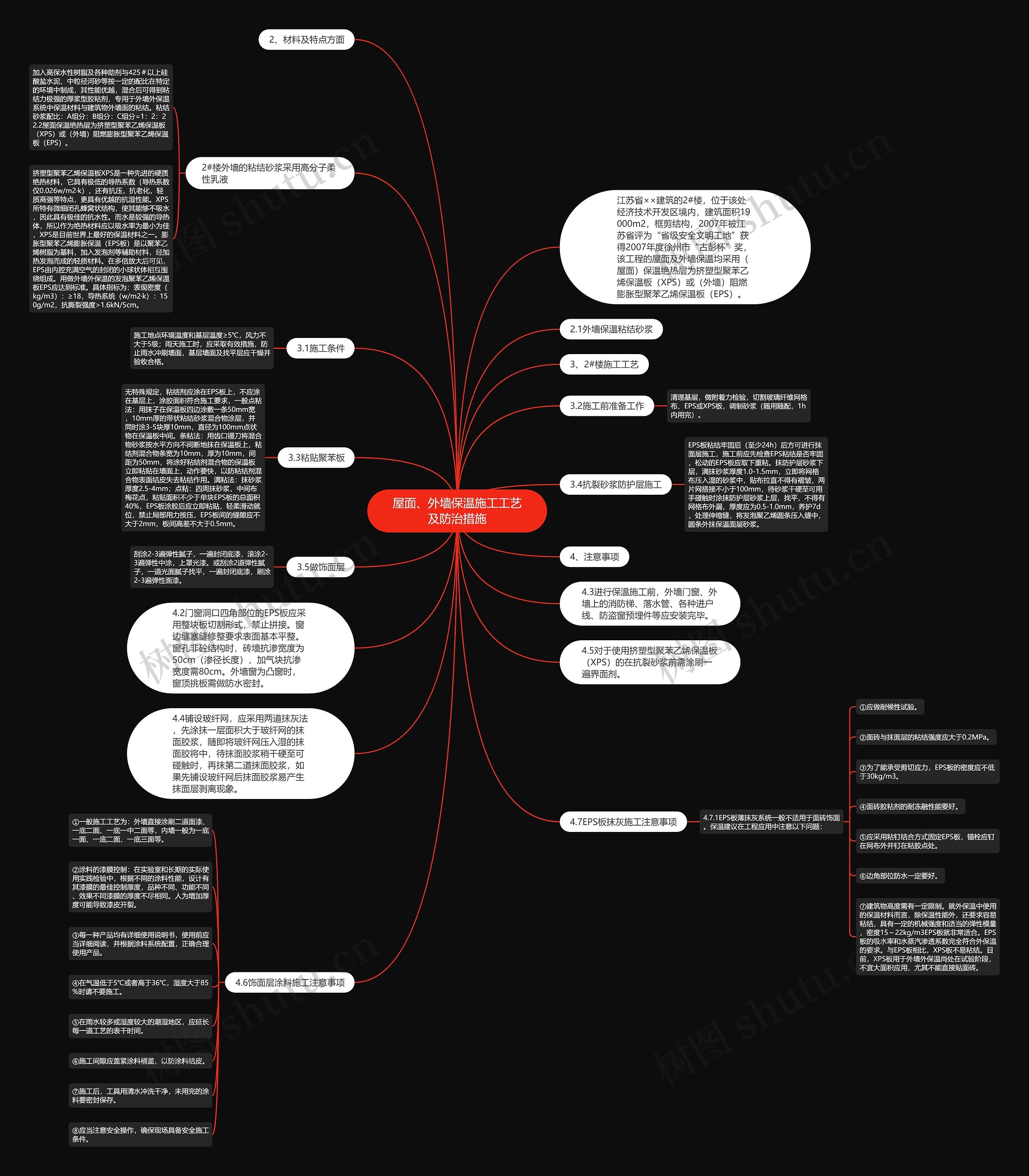

屋面、外墙保温施工工艺及防治措施思维导图

蓝胖子

2023-03-01

浏览量: 0

防治

措施

工艺

施工

保温

EPS

砂浆

外墙

XPS

涂

工程纠纷

工程质量纠纷

建设工程质量

1、工程概况

树图思维导图提供《屋面、外墙保温施工工艺及防治措施》在线思维导图免费制作，点击“编辑”按钮，可对《屋面、外墙保温施工工艺及防治措施》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：67b8cc0d9dab7229429fb563c934183b

思维导图大纲

2#楼外墙的粘结砂浆采用高分子柔性乳液

加入高保水性树脂及各种助剂与425＃以上硅酸盐水泥、中粒径河砂等按一定的配比在特定的环境中制成，其性能优越，混合后可得到粘结力极强的厚浆型胶粘剂，专用于外墙外保温系统中保温材料与建筑物外墙面的粘结。粘结砂浆配比：A组分：B组分：C组分=1：2：22.2屋面保温绝热层为挤塑型聚苯乙烯保温板（XPS）或（外墙）阻燃膨胀型聚苯乙烯保温板（EPS）。

挤塑型聚苯乙烯保温板XPS是一种先进的硬质绝热材料，它具有极低的导热系数（导热系数仅0.026w/m2·k），还有抗压，抗老化，轻质高强等特点，更具有优越的抗湿性能。XPS所特有微细闭孔蜂窝状结构，使其能够不吸水，因此具有极佳的抗水性。而水是较强的导热体，所以作为绝热材料应以吸水率为最小为佳，XPS是目前世界上最好的保温材料之一。膨胀型聚苯乙烯膨胀保温（EPS板）是以聚苯乙烯树脂为基料，加入发泡剂等辅助材料，经加热发泡而成的轻质材料。在多倍放大后可见，EPS由内腔充满空气的封闭的小球状体相互围绕组成。用做外墙外保温的发泡聚苯乙烯保温板EPS应达到标准。具体指标为：表现密度（kg/m3）：≥18，导热系统（w/m2·k）：150g/m2，抗撕裂强度>1.6kN/5cm。

3、2#楼施工工艺

3.1施工条件

施工地点环境温度和基层温度≥5℃，风力不大于5级；雨天施工时，应采取有效措施，防止雨水冲刷墙面，基层墙面及找平层应干燥并验收合格。

3.2施工前准备工作

清理基层，做附着力检验，切割玻璃纤维网格布、EPS或XPS板，调制砂浆（随用随配，1h内用完）。

3.3粘贴聚苯板

无特殊规定，粘结剂应涂在EPS板上，不应涂在基层上，涂胶面积符合施工要求，一般点粘法：用抹子在保温板四边涂敷一条50mm宽，10mm厚的带状粘结砂浆混合物涂层，并同时涂3-5块厚10mm，直径为100mm点状物在保温板中间。条粘法：用齿口镘刀将混合物砂浆按水平方向不间断地抹在保温板上，粘结剂混合物条宽为10mm，厚为10mm，间距为50mm，将涂好粘结剂混合物的保温板立即粘贴在墙面上，动作要快，以防粘结剂混合物表面结皮失去粘结作用。满粘法：抹砂浆厚度2.5-4mm；点粘：四周抹砂浆，中间布梅花点，粘贴面积不少于单块EPS板的总面积40%，EPS板涂胶后应立即粘贴，轻柔滑动就位，禁止局部用力按压，EPS板间的缝隙应不大于2mm，板间高差不大于0.5mm。

3.4抗裂砂浆防护层施工

EPS板粘结牢固后（至少24h）后方可进行抹面层施工，施工前应先检查EPS粘结是否牢固，松动的EPS板应取下重粘。抹防护层砂浆下层，满抹砂浆厚度1.0-1.5mm，立即将网格布压入湿的砂浆中，贴布拉直不得有褶皱，两片网搭接不小于100mm，待砂浆干硬至可用手碰触时涂抹防护层砂浆上层，找平，不得有网格布外漏，厚度应为0.5-1.0mm，养护7d，处理伸缩缝，将发泡聚乙烯圆条压入缝中，圆条外抹保温面层砂浆。

3.5做饰面层

刮涂2-3遍弹性腻子，一遍封闭底漆，滚涂2-3遍弹性中涂，上罩光漆。或刮涂2道弹性腻子，一道光面腻子找平，一遍封闭底漆，刷涂2-3遍弹性面漆。

4、注意事项

4.2门窗洞口四角部位的EPS板应采用整块板切割形式，禁止拼接。窗边缝塞缝修整要求表面基本平整。窗孔非砼结构时，砖墙抗渗宽度为50cm（渗径长度），加气块抗渗宽度需80cm。外墙窗为凸窗时，窗顶挑板需做防水密封。

4.3进行保温施工前，外墙门窗、外墙上的消防梯、落水管、各种进户线、防盗窗预埋件等应安装完毕。

4.4铺设玻纤网，应采用两道抹灰法，先涂抹一层面积大于玻纤网的抹面胶浆，随即将玻纤网压入湿的抹面胶将中，待抹面胶浆稍干硬至可碰触时，再抹第二道抹面胶浆，如果先铺设玻纤网后抹面胶浆易产生抹面层剥离现象。

4.5对于使用挤塑型聚苯乙烯保温板（XPS）的在抗裂砂浆前需涂刷一遍界面剂。

4.6饰面层涂料施工注意事项

①一般施工工艺为：外墙直接涂刷二道面漆、一底二面、一底一中二面等，内墙一般为一底一面、一底二面、一底三面等。

②涂料的漆膜控制：在实验室和长期的实际使用实践检验中，根据不同的涂料性能，设计有其漆膜的最佳控制厚度，品种不同、功能不同、效果不同漆膜的厚度不尽相同。人为增加厚度可能导致漆皮开裂。

③每一种产品均有详细使用说明书，使用前应当详细阅读，并根据涂料系统配置，正确合理使用产品。

④在气温低于5℃或者高于36℃，湿度大于85%时请不要施工。

⑤在雨水较多或湿度较大的潮湿地区，应延长每一道工艺的表干时间。

⑥施工间隙应盖紧涂料桶盖，以防涂料结皮。

⑦施工后，工具用清水冲洗干净，未用完的涂料要密封保存。

⑧应当注意安全操作，确保现场具备安全施工条件。

4.7EPS板抹灰施工注意事项

4.7.1EPS板薄抹灰系统一般不适用于面砖饰面。保温建议在工程应用中注意以下问题：

①应做耐候性试验。

②面砖与抹面层的粘结强度应大于0.2MPa。

③为了能承受剪切应力，EPS板的密度应不低于30kg/m3。

④面砖胶粘剂的耐冻融性能要好。

⑤应采用粘钉结合方式固定EPS板，锚栓应钉在网布外并钉在粘胶点处。

⑥边角部位防水一定要好。

⑦建筑物高度需有一定限制。就外保温中使用的保温材料而言，除保温性能外，还要求容易粘结，具有一定的机械强度和适当的弹性模量，密度15～22kg/m3EPS板就非常适合。EPS板的吸水率和水蒸汽渗透系数完全符合外保温的要求。与EPS板相比，XPS板不易粘结。目前，XPS板用于外墙外保温尚处在试验阶段，不宜大面积应用，尤其不能直接贴面砖。
