摘要：本文重点论述工程结构物施工监理中的前期监理、隐蔽工程监理、测量监理、设计变更处理与质量监理等关键问题的认识与体会。?

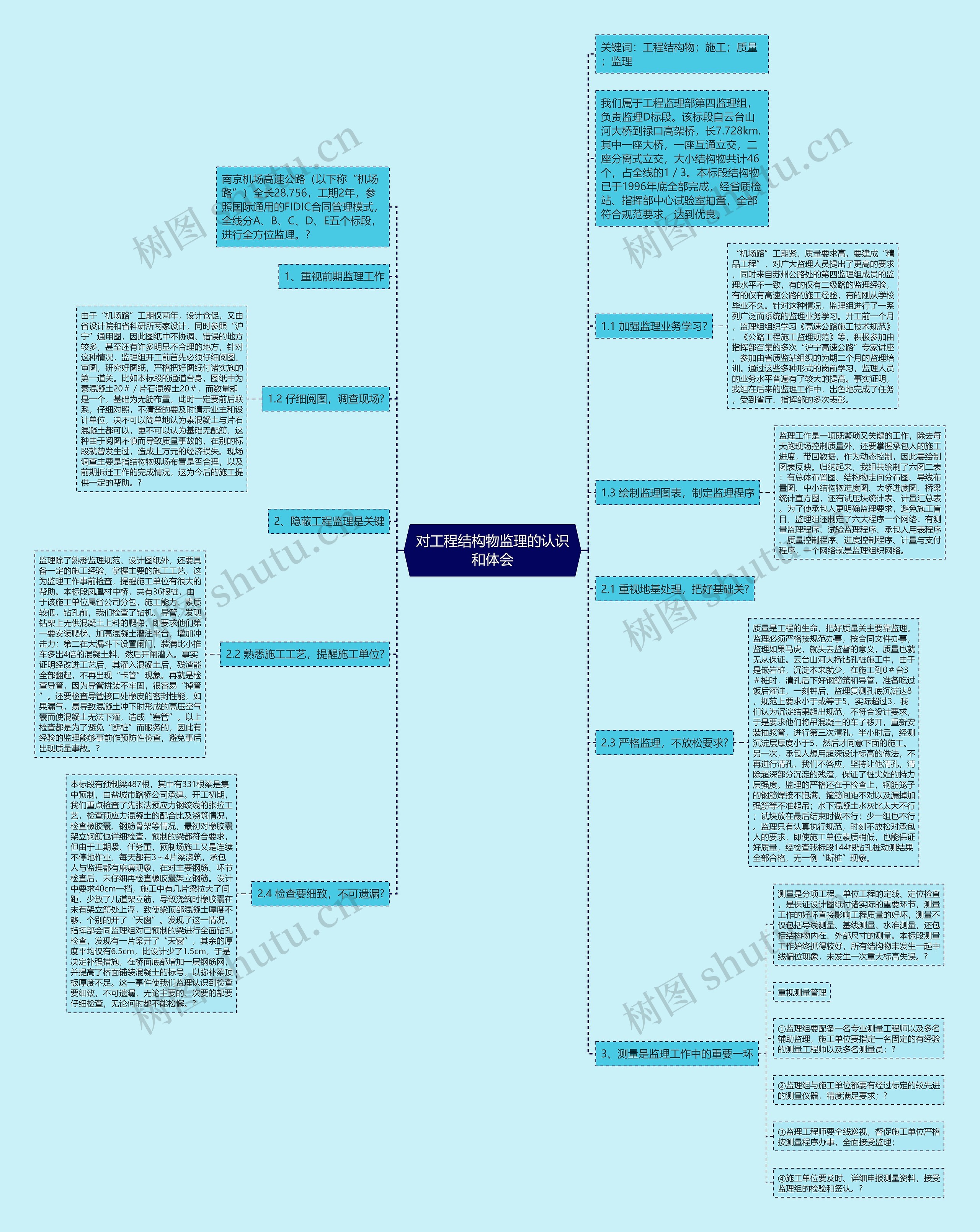

树图思维导图提供《对工程结构物监理的认识和体会》在线思维导图免费制作，点击“编辑”按钮，可对《对工程结构物监理的认识和体会》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：0676a7c1847a52ed666715814ad16361

思维导图大纲

1.1 加强监理业务学习?

“机场路”工期紧，质量要求高，要建成“精品工程”，对广大监理人员提出了更高的要求，同时来自苏州公路处的第四监理组成员的监理水平不一致，有的仅有二级路的监理经验，有的仅有高速公路的施工经验，有的刚从学校毕业不久。针对这种情况，监理组进行了一系列广泛而系统的监理业务学习。开工前一个月，监理组组织学习《高速公路施工技术规范》、《公路工程施工监理规范》等，积极参加由指挥部召集的多次“沪宁高速公路”专家讲座，参加由省质监站组织的为期二个月的监理培训。通过这些多种形式的岗前学习，监理人员的业务水平普遍有了较大的提高。事实证明，我组在后来的监理工作中，出色地完成了任务，受到省厅、指挥部的多次表彰。

1.2 仔细阅图，调查现场?

由于“机场路”工期仅两年，设计仓促，又由省设计院和省科研所两家设计，同时参照“沪宁”通用图，因此图纸中不协调、错误的地方较多，甚至还有许多明显不合理的地方，针对这种情况，监理组开工前首先必须仔细阅图、审图，研究好图纸，严格把好图纸付诸实施的第一道关。比如本标段的通道台身，图纸中为素混凝土20＃／片石混凝土20＃，而数量却是一个，基础为无筋布置，此时一定要前后联系，仔细对照，不清楚的要及时请示业主和设计单位，决不可以简单地认为素混凝土与片石混凝土都可以，更不可以认为基础无配筋，这种由于阅图不慎而导致质量事故的，在别的标段就曾发生过，造成上万元的经济损失。现场调查主要是指结构物现场布置是否合理，以及前期拆迁工作的完成情况，这为今后的施工提供一定的帮助。?

1.3 绘制监理图表，制定监理程序

监理工作是一项既繁琐又关键的工作，除去每天跑现场控制质量外，还要掌握承包人的施工进度，带回数据，作为动态控制，因此要绘制图表反映。归纳起来，我组共绘制了六图二表：有总体布置图、结构物走向分布图、导线布置图、中小结构物进度图、大桥进度图、桥梁统计直方图，还有试压块统计表、计量汇总表。为了使承包人更明确监理要求，避免施工盲目，监理组还制定了六大程序一个网络：有测量监理程序、试验监理程序、承包人用表程序、质量控制程序、进度控制程序、计量与支付程序，一个网络就是监理组织网络。

2、隐蔽工程监理是关键

2.1 重视地基处理，把好基础关?

2.2 熟悉施工工艺，提醒施工单位?

监理除了熟悉监理规范、设计图纸外，还要具备一定的施工经验，掌握主要的施工工艺，这为监理工作事前检查，提醒施工单位有很大的帮助。本标段凤凰村中桥，共有36根桩，由于该施工单位属省公司分包，施工能力、素质较低，钻孔前，我们检查了钻机、导管，发现钻架上无供混凝土上料的爬梯，即要求他们第一要安装爬梯，加高混凝土灌注平台，增加冲击力；第二在大漏斗下设置闸门，装满比小推车多出4倍的混凝土料，然后开闸灌入。事实证明经改进工艺后，其灌入混凝土后，残渣能全部翻起，不再出现“卡管”现象。再就是检查导管，因为导管拼装不牢固，很容易“掉管”。还要检查导管接口处橡皮的密封性能，如果漏气，易导致混凝土冲下时形成的高压空气囊而使混凝土无法下灌，造成“塞管”。以上检查都是为了避免“断桩”而服务的，因此有经验的监理能够事前作预防性检查，避免事后出现质量事故。?

2.3 严格监理，不放松要求?

质量是工程的生命，把好质量关主要靠监理。监理必须严格按规范办事，按合同文件办事，监理如果马虎，就失去监督的意义，质量也就无从保证。云台山河大桥钻孔桩施工中，由于是嵌岩桩，沉淀本来就少，在施工到0＃台3＃桩时，清孔后下好钢筋笼和导管，准备吃过饭后灌注，一刻钟后，监理复测孔底沉淀达8，规范上要求小于或等于5，实际超过3，我们认为沉淀结果超出规范，不符合设计要求，于是要求他们将吊混凝土的车子移开，重新安装抽浆管，进行第三次清孔，半小时后，经测沉淀层厚度小于5，然后才同意下面的施工。另一次，承包人想用超深设计标高的做法，不再进行清孔，我们不答应，坚持让他清孔，清除超深部分沉淀的残渣，保证了桩尖处的持力层强度。监理的严格还在于检查上，钢筋笼子的钢筋焊接不饱满，箍筋间距不对以及漏掉加强筋等不准起吊；水下混凝土水灰比太大不行；试块放在最后结束时做不行；少一组也不行。监理只有认真执行规范，时刻不放松对承包人的要求，即使施工单位素质稍低，也能保证好质量，经检查我标段144根钻孔桩动测结果全部合格，无一例“断桩”现象。

2.4 检查要细致，不可遗漏?

本标段有预制梁487根，其中有331根梁是集中预制，由盐城市路桥公司承建。开工初期，我们重点检查了先张法预应力钢绞线的张拉工艺，检查预应力混凝土的配合比及浇筑情况，检查橡胶囊、钢筋骨架等情况，最初对橡胶囊架立钢筋也详细检查，预制的梁都符合要求，但由于工期紧、任务重，预制场施工又是连续不停地作业，每天都有3～4片梁浇筑，承包人与监理都有麻痹现象，在对主要钢筋、环节检查后，未仔细再检查橡胶囊架立钢筋。设计中要求40cm一档，施工中有几片梁拉大了间距，少放了几道架立筋，导致浇筑时橡胶囊在未有架立筋处上浮，致使梁顶部混凝土厚度不够，个别的开了“天窗”。发现了这一情况，指挥部会同监理组对已预制的梁进行全面钻孔检查，发现有一片梁开了“天窗”，其余的厚度平均仅有6.5cm，比设计少了1.5cm，于是决定补强措施，在桥面底部增加一层钢筋网，并提高了桥面铺装混凝土的标号，以弥补梁顶板厚度不足。这一事件使我们监理认识到检查要细致，不可遗漏，无论主要的、次要的都要仔细检查，无论何时都不能松懈。?
