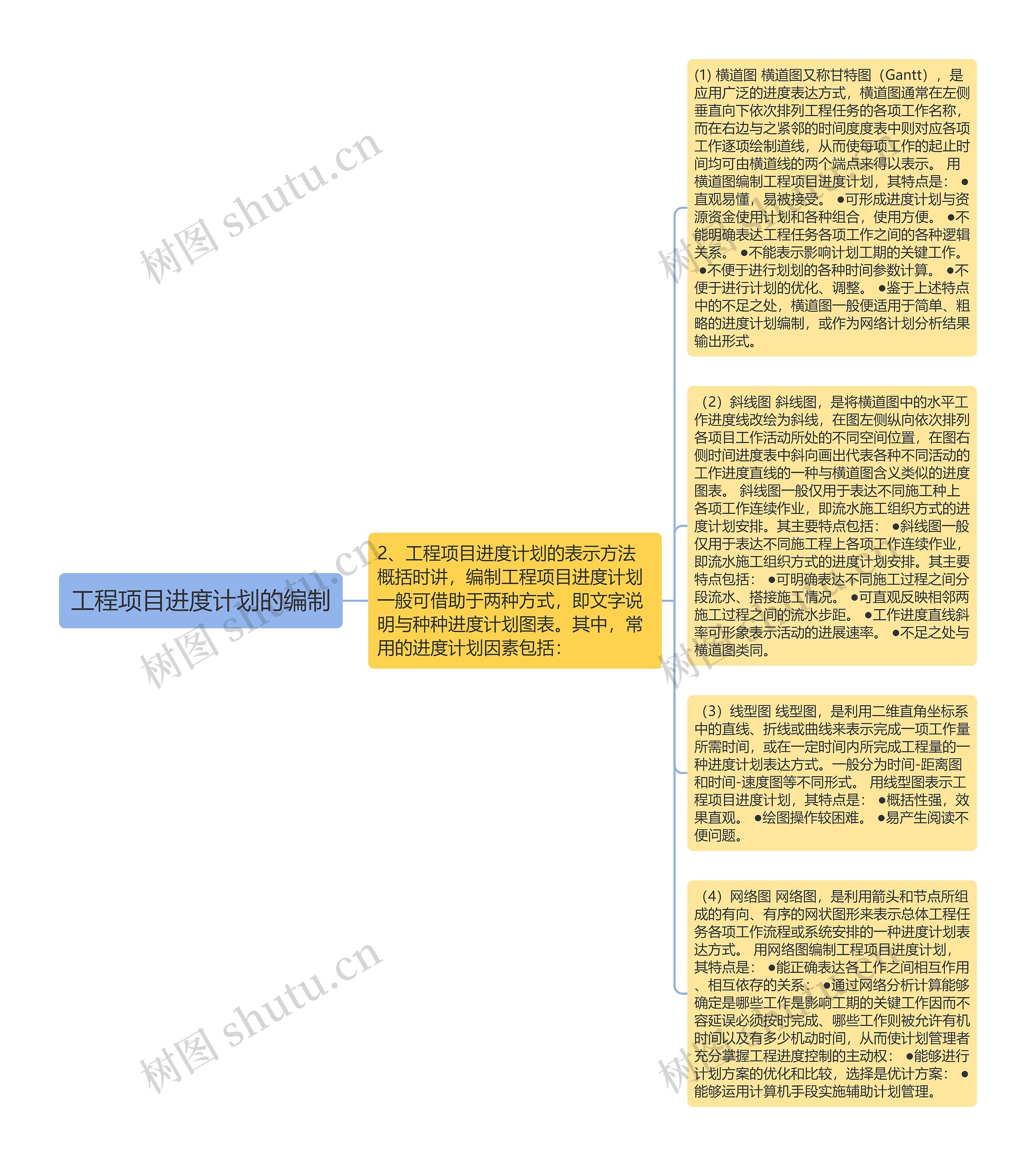

(1) 横道图 横道图又称甘特图（Gantt），是应用广泛的进度表达方式，横道图通常在左侧垂直向下依次排列工程任务的各项工作名称，而在右边与之紧邻的时间度度表中则对应各项工作逐项绘制道线，从而使每项工作的起止时间均可由横道线的两个端点来得以表示。 用横道图编制工程项目进度计划，其特点是： ●直观易懂，易被接受。 ●可形成进度计划与资源资金使用计划和各种组合，使用方便。 ●不能明确表达工程任务各项工作之间的各种逻辑关系。 ●不能表示影响计划工期的关键工作。 ●不便于进行划划的各种时间参数计算。 ●不便于进行计划的优化、调整。 ●鉴于上述特点中的不足之处，横道图一般便适用于简单、粗略的进度计划编制，或作为网络计划分析结果输出形式。
（2）斜线图 斜线图，是将横道图中的水平工作进度线改绘为斜线，在图左侧纵向依次排列各项目工作活动所处的不同空间位置，在图右侧时间进度表中斜向画出代表各种不同活动的工作进度直线的一种与横道图含义类似的进度图表。 斜线图一般仅用于表达不同施工种上各项工作连续作业，即流水施工组织方式的进度计划安排。其主要特点包括： ●斜线图一般仅用于表达不同施工程上各项工作连续作业，即流水施工组织方式的进度计划安排。其主要特点包括： ●可明确表达不同施工过程之间分段流水、搭接施工情况。 ●可直观反映相邻两施工过程之间的流水步距。 ●工作进度直线斜率可形象表示活动的进展速率。 ●不足之处与横道图类同。
（3）线型图 线型图，是利用二维直角坐标系中的直线、折线或曲线来表示完成一项工作量所需时间，或在一定时间内所完成工程量的一种进度计划表达方式。一般分为时间-距离图和时间-速度图等不同形式。 用线型图表示工程项目进度计划，其特点是： ●概括性强，效果直观。 ●绘图操作较困难。 ●易产生阅读不便问题。
（4）网络图 网络图，是利用箭头和节点所组成的有向、有序的网状图形来表示总体工程任务各项工作流程或系统安排的一种进度计划表达方式。 用网络图编制工程项目进度计划，其特点是： ●能正确表达各工作之间相互作用、相互依存的关系： ●通过网络分析计算能够确定是哪些工作是影响工期的关键工作因而不容延误必须按时完成、哪些工作则被允许有机时间以及有多少机动时间，从而使计划管理者充分掌握工程进度控制的主动权： ●能够进行计划方案的优化和比较，选择是优计方案： ●能够运用计算机手段实施辅助计划管理。
