一、辐射换热及国内应用情况

树图思维导图提供《论述工程设计中的辐射与节能》在线思维导图免费制作，点击“编辑”按钮，可对《论述工程设计中的辐射与节能》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：6c3fe85672fd7ac2268ad79c24cdf373

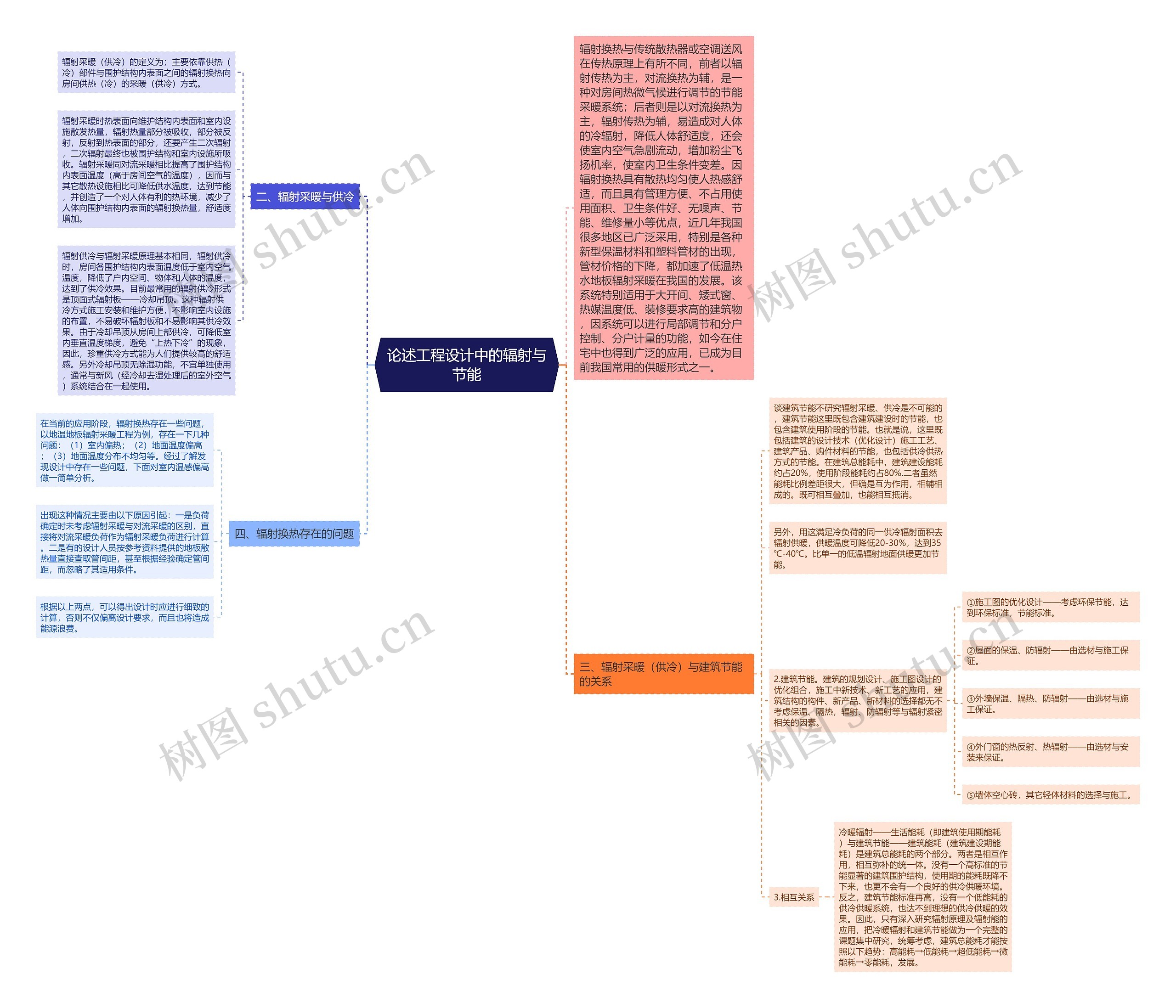

思维导图大纲

二、辐射采暖与供冷

辐射采暖（供冷）的定义为；主要依靠供热（冷）部件与围护结构内表面之间的辐射换热向房间供热（冷）的采暖（供冷）方式。

辐射采暖时热表面向维护结构内表面和室内设施散发热量，辐射热量部分被吸收，部分被反射，反射到热表面的部分，还要产生二次辐射，二次辐射最终也被围护结构和室内设施所吸收。辐射采暖同对流采暖相比提高了围护结构内表面温度（高于房间空气的温度），因而与其它散热设施相比可降低供水温度，达到节能，并创造了一个对人体有利的热环境，减少了人体向围护结构内表面的辐射换热量，舒适度增加。

辐射供冷与辐射采暖原理基本相同，辐射供冷时，房间各围护结构内表面温度低于室内空气温度，降低了户内空间、物体和人体的温度，达到了供冷效果。目前最常用的辐射供冷形式是顶面式辐射板——冷却吊顶。这种辐射供冷方式施工安装和维护方便，不影响室内设施的布置，不易破坏辐射板和不易影响其供冷效果。由于冷却吊顶从房间上部供冷，可降低室内垂直温度梯度，避免“上热下冷”的现象，因此，珍重供冷方式能为人们提供较高的舒适感。另外冷却吊顶无除湿功能，不宜单独使用，通常与新风（经冷却去湿处理后的室外空气）系统结合在一起使用。

三、辐射采暖（供冷）与建筑节能的关系

谈建筑节能不研究辐射采暖、供冷是不可能的，建筑节能这里既包含建筑建设时的节能，也包含建筑使用阶段的节能。也就是说，这里既包括建筑的设计技术（优化设计）施工工艺、建筑产品、购件材料的节能，也包括供冷供热方式的节能。在建筑总能耗中，建筑建设能耗约占20%，使用阶段能耗约占80%.二者虽然能耗比例差距很大，但确是互为作用，相辅相成的。既可相互叠加，也能相互抵消。

另外，用这满足冷负荷的同一供冷辐射面积去辐射供暖，供暖温度可降低20-30%，达到35℃-40℃。比单一的低温辐射地面供暖更加节能。

2.建筑节能。建筑的规划设计、施工图设计的优化组合，施工中新技术、新工艺的应用，建筑结构的构件、新产品、新材料的选择都无不考虑保温、隔热，辐射、防辐射等与辐射紧密相关的因素。

①施工图的优化设计——考虑环保节能，达到环保标准，节能标准。

②屋面的保温、防辐射——由选材与施工保证。

③外墙保温、隔热、防辐射——由选材与施工保证。

④外门窗的热反射、热辐射——由选材与安装来保证。

⑤墙体空心砖，其它轻体材料的选择与施工。

3.相互关系

冷暖辐射——生活能耗（即建筑使用期能耗）与建筑节能——建筑能耗（建筑建设期能耗）是建筑总能耗的两个部分。两者是相互作用，相互弥补的统一体。没有一个高标准的节能显著的建筑围护结构，使用期的能耗既降不下来，也更不会有一个良好的供冷供暖环境。反之，建筑节能标准再高，没有一个低能耗的供冷供暖系统，也达不到理想的供冷供暖的效果。因此，只有深入研究辐射原理及辐射能的应用，把冷暖辐射和建筑节能做为一个完整的课题集中研究，统筹考虑，建筑总能耗才能按照以下趋势：高能耗→低能耗→超低能耗→微能耗→零能耗，发展。
