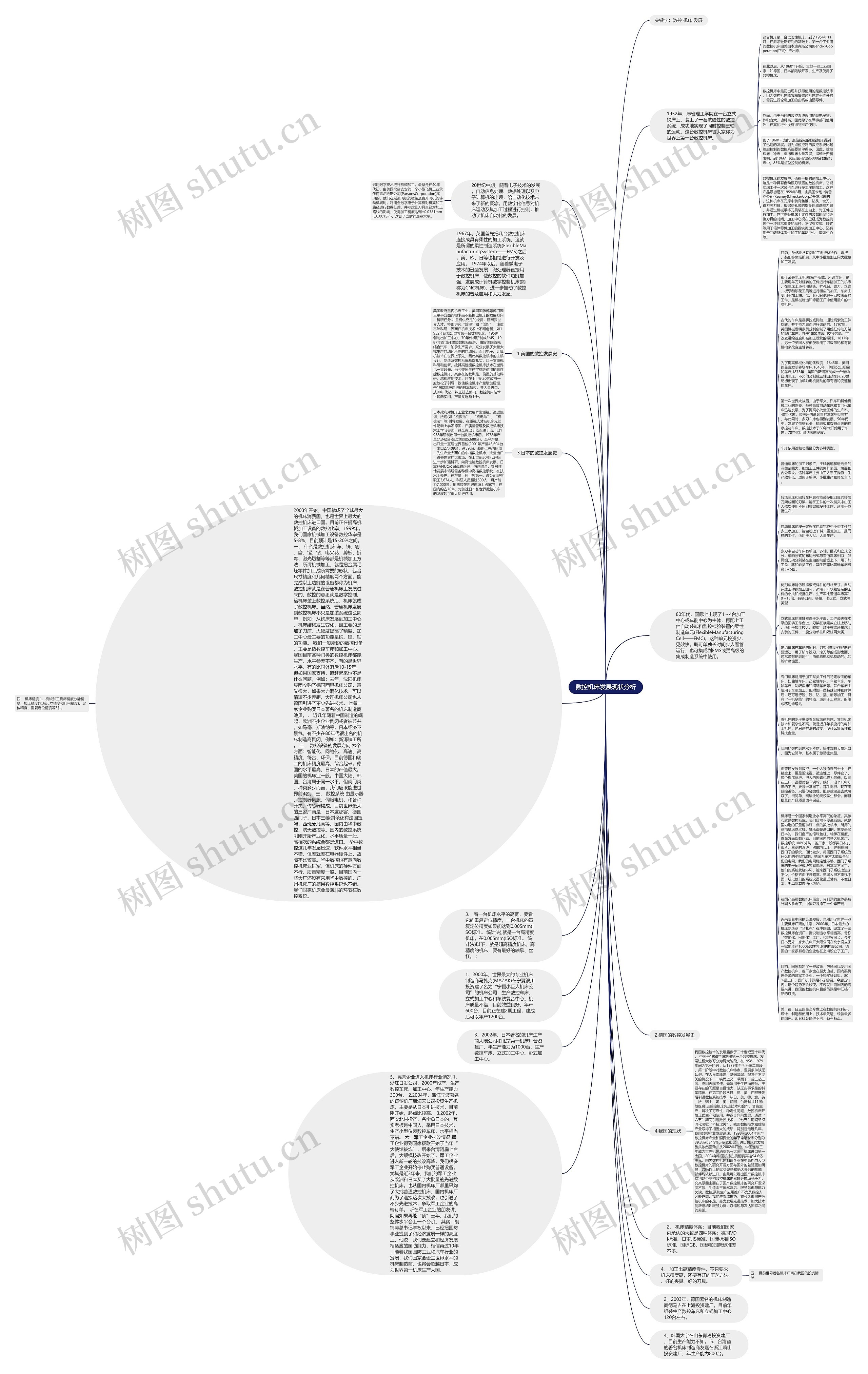

数控机床发展现状分析思维导图

琴瑟如你

2023-03-01

浏览量: 4

分析

机床

数控机床

车床

发展

数控

加工

世界

技术

精

工程纠纷

工程招标投标

建设工程招标投标

作为机械系的一名学生，将来工作学习都会以机械为主，所以必须掌握好各种机械的专业知识，从这学期开始，开始接触机械专业基础课。我会本着认真的态度对待专业课的学习，提高自己的专业素养.接下来我将介绍一下我对数控机床发展史的认识。

树图思维导图提供《数控机床发展现状分析》在线思维导图免费制作，点击“编辑”按钮，可对《数控机床发展现状分析》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：d2c468f035bdc1a29d37e6bb1d48fb93

思维导图大纲

20世纪中期，随着电子技术的发展，自动信息处理、数据处理以及电子计算机的出现，给自动化技术带来了新的概念，用数字化信号对机床运动及其加工过程进行控制，推动了机床自动化的发展。

采用数字技术进行机械加工，最早是在40年代初，由美国北密支安的一个小型飞机工业承包商派尔逊斯公司(ParsonsCorporation)实现的。他们在制造飞机的框架及直升飞机的转动机翼时，利用全数字电子计算机对机翼加工路径进行数据处理，并考虑到刀具直径对加工路线的影响，使得加工精度达到±0.0381mm(±0.0015in)，达到了当时的最高水平。

1952年，麻省理工学院在一台立式铣床上，装上了一套试验性的数控系统，成功地实现了同时控制三轴的运动。这台数控机床被大家称为世界上第一台数控机床。

这台机床是一台试验性机床，到了1954年11月，在派尔逊斯专利的基础上，第一台工业用的数控机床由美国本迪克斯公司(Bendix-Cooperation)正式生产出来。

在此以后，从1960年开始，其他一些工业国家，如德国、日本都陆续开发、生产及使用了数控机床。

数控机床中最初出现并获得使用的是数控铣床，因为数控机床能够解决普通机床难于胜任的、需要进行轮廓加工的曲线或曲面零件。

然而，由于当时的数控系统采用的是电子管，体积庞大，功耗高，因此除了在军事部门使用外，在其他行业没有得到推广使用。

到了1960年以后，点位控制的数控机床得到了迅速的发展。因为点位控制的数控系统比起轮廓控制的数控系统要简单得多。因此，数控铣床、冲床、坐标镗床大量发展，据统计资料表明，到1966年实际使用的约6000台数控机床中，85%是点位控制的机床。

数控机床的发展中，值得一提的是加工中心。这是一种具有自动换刀装置的数控机床，它能实现工件一次装卡而进行多工序的加工。这种产品最初是在1959年3月，由美国卡耐•;特雷克公司(Keaney&TreckerCorp.)开发出来的。这种机床在刀库中装有丝锥、钻头、铰刀、铣刀等刀具，根据穿孔带的指令自动选择刀具，并通过机械手将刀具装在主轴上，对工件进行加工。它可缩短机床上零件的装卸时间和更换刀具的时间。加工中心现在已经成为数控机床中一种非常重要的品种，不仅有立式、卧式等用于箱体零件加工的镗铣类加工中心，还有用于回转整体零件加工的车削中心、磨削中心等。

1967年，英国首先把几台数控机床连接成具有柔性的加工系统，这就是所谓的柔性制造系统(FlexibleManufacturingSystem——FMS)之后，美、欧、日等也相继进行开发及应用。 1974年以后，随着微电子技术的迅速发展，微处理器直接用于数控机床，使数控的软件功能加强，发展成计算机数字控制机床(简称为CNC机床)，进一步推动了数控机床的普及应用和大力发展。

80年代，国际上出现了1～4台加工中心或车削中心为主体，再配上工件自动装卸和监控检验装置的柔性制造单元(FlexibleManufacturingCell——FMC)。这种单元投资少，见效快，既可单独长时间少人看管运行，也可集成到FMS或更高级的集成制造系统中使用。

目前，FMS也从切削加工向板材冷作、焊接、装配等领域扩展，从中小批量加工向大批量加工发展。

那什么是车床呢?据资料所载，所谓车床，是主要用车刀对旋转的工件进行车削加工的机床。在车床上还可用钻头、扩孔钻、铰刀、丝锥、板牙和滚花工具等进行相应的加工。车床主要用于加工轴、盘、套和其他具有回转表面的工件，是机械制造和修配工厂中使用最广的一类机床。

古代的车床是靠手拉或脚踏，通过绳索使工件旋转，并手持刀具而进行切削的。1797年，英国机械发明家莫兹利创制了用丝杠传动刀架的现代车床，并于1800年采用交换齿轮，可改变进给速度和被加工螺纹的螺距。1817年，另一位英国人罗伯茨采用了四级带轮和背轮机构来改变主轴转速。

为了提高机械化自动化程度，1845年，美国的菲奇发明转塔车床;1848年，美国又出现回轮车床;1873年，美国的斯潘塞制成一台单轴自动车床，不久他又制成三轴自动车床;20世纪初出现了由单独电机驱动的带有齿轮变速箱的车床。

第一次世界大战后，由于军火、汽车和其他机械工业的需要，各种高效自动车床和专门化车床迅速发展。为了提高小批量工件的生产率，40年代末，带液压仿形装置的车床得到推广，与此同时，多刀车床也得到发展。50年代中，发展了带穿孔卡、插销板和拨码盘等的程序控制车床。数控技术于60年代开始用于车床，70年代后得到迅速发展。

车床依用途和功能区分为多种类型。

普通车床的加工对象广，主轴转速和进给量的调整范围大，能加工工件的内外表面、端面和内外螺纹。这种车床主要由工人手工操作，生产效率低，适用于单件、小批生产和修配车间。

转塔车床和回转车床具有能装多把刀具的转塔刀架或回轮刀架，能在工件的一次装夹中由工人依次使用不同刀具完成多种工序，适用于成批生产。

自动车床能按一定程序自动完成中小型工件的多工序加工，能自动上下料，重复加工一批同样的工件，适用于大批、大量生产。

多刀半自动车床有单轴、多轴、卧式和立式之分。单轴卧式的布局形式与普通车床相似，但两组刀架分别装在主轴的前后或上下，用于加工盘、环和轴类工件，其生产率比普通车床提高3～5倍。

仿形车床能仿照样板或样件的形状尺寸，自动完成工件的加工循环，适用于形状较复杂的工件的小批和成批生产，生产率比普通车床高10～15倍。有多刀架、多轴、卡盘式、立式等类型

立式车床的主轴垂直于水平面，工件装夹在水平的回转工作台上，刀架在横粱或立柱上移动。适用于加工较大、较重、难于在普通车床上安装的工件，一般分为单柱和双柱两大类。

铲齿车床在车削的同时，刀架周期地作径向往复运动，用于铲车铣刀、滚刀等的成形齿面。通常带有铲磨附件，由单独电动机驱动的小砂轮铲磨齿面。

专门车床是用于加工某类工件的特定表面的车床，如曲轴车床、凸轮轴车床、车轮车床、车轴车床、轧辊车床和钢锭车床等。联合车床主要用于车削加工，但附加一些特殊部件和附件后，还可进行镗、铣、钻、插、磨等加工，具有“一机多能”的特点，适用于工程车、船舶或移动修理站

看机床的水平主要看金属切削机床，其他机床技术和复杂性不高，就是近几年很流行的电加工机床，也只是方法的改变，没什么复杂性和科技含量。

我国的数控磨床水平不错，每年都有大量出口，因为它简单，基本属于劳动密集型。

由普通发展到数控，一个人顶原来的十个，在精度上，更是没法说，适应性上，零件变了，换个程序就行。把人的因素也降为最低，以前在工厂，谁要时会车涡轮、蜗杆，没个10年8年的不行，要是谁掌握了，那牛得很。现在用数控设备，只要你会编程，把参数输进去就可以了，很简单，刚毕业的技校学生都会，而且批量的产品质量也有保证。

机床是一个国家制造业水平高低的象征，其核心就是数控系统。我们目前不要说系统，就是国内造的质量稍微好一点的数控机床，所用的高精度滚珠丝杠，轴承都是进口的，主要是买日本的，我们自产的滚珠丝杠、轴承在精度、寿命方面都有问题。目前国内的各大机床厂，数控系统100%外购，各厂家一般都买日本发那科、三菱的系统，占80%以上，也有德国西门子的系统，但比较少。德国西门子系统为什么用的少呢?早期，德国系统不太能适合我们的电网，我们的电网稳定性不够，西门子系统的电子伺服模块容易烧坏。日本就不同了，他们的系统就烧不坏。近来西门子系统改进了不少，价格方面还是略高。德国人很不重视中国，所以他们的系统汉语化最近才有，不像日本，老早就有汉语化版的。

就国产高级数控机床而言，其利润的主体是被外国人拿走了，中国只是挣了一个辛苦钱。

近来随着中国的经济发展，也引起了世界一些主要机床厂商的注意，2000年，日本最大的机床制造商“马扎克”在中国银川设立了一家数控机床合资厂，据说制造水平相当高，号称“智能化、网络化”工厂，和世界同步。今年日本另外一家大机床厂大隈公司在北京设立了一家能年产1000台数控机床的控股公司，德国的一家很有名的企业也在上海设立了工厂。

目前，国家制定了一些政策，鼓励国民使用国产数控机床，各厂家也在努力追赶。国内买机床最多的是军工企业，一个购买计划里，80%是进口，国产机床满足不了需要。今后五年内，这个趋势不会改变。不过就目前国内的需要来讲，我国的数控机床目前能满足中低档产品的订货。

美、德、日三国是当今世上在数控机床科研、设计、制造和使用上，技术最先进、经验最多的国家。因其社会条件不同，各有特点。

1.美国的数控发展史

美国政府重视机床工业，美国国防部等部门因其军事方面的需求而不断提出机床的发展方向、科研任务,并且提供充足的经费，且网罗世界人才，特别讲究“效率”和“创新”，注重基础科研。因而在机床技术上不断创新，如1952年研制出世界第一台数控机床、1958年创制出加工中心、70年代初研制成FMS、1987年首创开放式数控系统等。由於美国首先结合汽车、轴承生产需求，充分发展了大量大批生产自动化所需的自动线，而且电子、计算机技术在世界上领先，因此其数控机床的主机设计、制造及数控系统基础扎实，且一贯重视科研和创新，故其高性能数控机床技术在世界也一直领先。当今美国生产宇航等使用的高性能数控机床，其存在的教训是，偏重於基础科研，忽视应用技术，且在上世纪80代政府一度放松了引导，致使数控机床产量增加缓慢，于1982年被后进的日本超过，并大量进口。从90年代起，纠正过去偏向，数控机床技术上转向实用，产量又逐渐上升。

2.德国的数控发展史

3.日本的数控发展史

日本政府对机床工业之发展异常重视，通过规划、法规(如“机振法”、“机电法”、“机信法”等)引导发展。在重视人才及机床元部件配套上学习德国，在质量管理及数控机床技术上学习美国，甚至青出于蓝而胜于蓝。自1958年研制出第一台数控机床后，1978年产量(7,342台)超过美国(5,688台)，至今产量、出口量一直居世界首位(2001年产量46,604台，出口27,409台，占59%)。战略上先仿后创，先生产量大而广的中档数控机床，大量出口，占去世界广大市场。在上世纪80年代开始进一步加强科研，向高性能数控机床发展。日本FANUC公司战略正确，仿创结合，针对性地发展市场所需各种低中高档数控系统，在技术上领先，在产量上居世界第一。该公司现有职工3,674人，科研人员超过600人，月产能力7,000套，销售额在世界市场上占50%，在国内约占70%，对加速日本和世界数控机床的发展起了重大促进作用。

4.我国的现状

我国数控技术的发展起步于二十世纪五十年代，中国于1958年研制出第一台数控机床，发展过程大致可分为两大阶段。在1958~1979年间为第一阶段，从1979年至今为第二阶段。第一阶段中对数控机床特点、发展条件缺乏认识，在人员素质差、基础薄弱、配套件不过关的情况下，一哄而上又一哄而下，曾三起三落、终因表现欠佳，无法用于生产而停顿。主要存在的问题是盲目性大，缺乏实事求是的科学精神。在第二阶段从日、德、美、西班牙先后引进数控系统技术，从日、美、德、意、英、法、瑞士、匈、奥、韩国、台湾省共11国(地区)引进数控机床先进技术和合作、合资生产，解决了可靠性、稳定性问题，数控机床开始正式生产和使用，并逐步向前发展。通过“六五”期间引进数控技术，“七五”期间组织消化吸收“科技攻关”，我国数控技术和数控产业取得了相当大的成绩。特别是最近几年，我国数控产业发展迅速，1998～2004年国产数控机床产量和消费量的年平均增长率分别为39.3%和34.9%。尽管如此，进口机床的发展势头依然强劲，从2002年开始，中国连续三年成为世界机床消费第一大国、机床进口第一大国，2004年中国机床主机消费高达94.6亿美元，国内数控机床制造企业在中高档与大型数控机床的研究开发方面与国外的差距更加明显，70%以上的此类设备和绝大多数的功能部件均依赖进口。由此可以看出国产数控机床特别是中高档数控机床仍然缺乏市场竞争力，究其原因主要在于国产数控机床的研究开发深度不够、制造水平依然落后、服务意识与能力欠缺、数控,系统生产应用推广不力及数控人才缺乏等。我们应看清形势，充分认识国产数控机床的不足，努力发展先进技术，加大技术创新与培训服务力度，以缩短与发达国家之问的差距。

2003年开始，中国就成了全球最大的机床消费国，也是世界上最大的数控机床进口国。目前正在提高机械加工设备的数控化率，1999年，我们国家机械加工设备数控华率是5-8%，目前预计是15-20%之间。一、什么是数控机床车、铣、刨、磨、镗、钻、电火花、剪板、折弯、激光切割等等都是机械加工方法，所谓机械加工，就是把金属毛坯零件加工成所需要的形状，包含尺寸精度和几何精度两个方面。能完成以上功能的设备都称为机床，数控机床就是在普通机床上发展过来的，数控的意思就是数字控制。给机床装上数控系统后，机床就成了数控机床。当然，普通机床发展到数控机床不只是加装系统这么简单，例如：从铣床发展到加工中心，机床结构发生变化，最主要的是加了刀库，大幅度提高了精度。加工中心最主要的功能是铣、镗、钻的功能。我们一般所说的数控设备，主要是指数控车床和加工中心。我国目前各种门类的数控机床都能生产，水平参差不齐，有的是世界水平，有的比国外落后10-15年，但如果国家支持，追赶起来也不是什么问题，例如：去年，沈阳机床集团收购了德国西思机床公司，意义很大，如果大力消化技术，可以缩短不少差距。大连机床公司也从德国引进了不少先进技术。上海一家企业购买日本著名的机床制造商池贝。，近几年随着中国制造的崛起，欧洲不少企业倒闭或者被兼并，如马毫、斯滨纳等。日本经济不景气，有不少在80年代很出名的机床制造商倒闭，例如：新泻铁工所。二、数控设备的发展方向六个方面：智能化、网络化、高速、高精度、符合、环保。目前德国和瑞士的机床精度最高，综合起来，德国的水平最高，日本的产值最大。美国的机床业一般。中国大陆、韩国。台湾属于同一水平。但就门类、种类多少而言，我们应该能进世界前4名。三、数控系统由显示器、控制器伺服、伺服电机、和各种开关、传感器构成。目前世界最大的三家厂商是：日本发那客、德国西门子、日本三菱;其余还有法国扭姆、西班牙凡高等。国内由华中数控、航天数控等。国内的数控系统刚刚开始产业化、水平质量一般。高档次的系统全都是进口。华中数控这几年发展迅速，软件水平相当不错，但差就差在电器硬件上，故障率比较高。华中数控也有意向数控机床业进军，但机床的硬件方面不行，质量精度一般。目前国内一些大厂还没有采用华中数控的。广州机床厂的简易数控系统也不错。我们国家机床业最薄弱的环节在数控系统。

四、机床精度 1、机械加工机床精度分静精度、加工精度(包括尺寸精度和几何精度)、定位精度、重复定位精度等5种。

2、机床精度体系：目前我们国家内承认的大致是四种体系：德国VDI标准、日本JIS标准、国际标准ISO标准、国标GB，国标和国际标准差不多。

3、看一台机床水平的高低，要看它的重复定位精度，一台机床的重复定位精度如果能达到0.005mm(ISO标准.、统计法),就是一台高精度机床，在0.005mm(ISO标准.、统计法)以下，就是超高精度机床，高精度的机床，要有最好的轴承、丝杠。 ;

4、加工出高精度零件，不只要求机床精度高，还要有好的工艺方法、好的夹具、好的刀具。

五、目前世界著名机床厂商在我国的投资情况

1、2000年，世界最大的专业机床制造商马扎克(MAZAK)在宁夏银川投资建了名为“宁夏小巨人机床公司”的机床公司，生产数控车床、立式加工中心和车铣复合中心。机床质量不错，目前效益良好，年产600台，目前正在建2期工程，建成后可以年产1200台。

2、2003年，德国著名的机床制造商德马吉在上海投资建厂，目前年组装生产数控车床和立式加工中心120台左右。

3、2002年，日本著名的机床生产商大隈公司和北京第一机床厂合资建厂，年生产能力为1000台，生产数控车床、立式加工中心、卧式加工中心。

4、韩国大宇在山东青岛投资建厂，目前生产能力不知。 5、台湾省的著名机床制造商友嘉在浙江萧山投资建厂，年生产能力800台。

5、民营企业进入机床行业情况 1、浙江日发公司，2000年投产，生产数控车床、加工中心。年生产能力300台。 2.2004年，浙江宁波著名的铸塑机厂商海天公司投资生产机床，主要是从日本引进技术，目前刚开始，起点比较高。 3.2002年，西安北村投产，名字象日本的，其实老板是中国人，采用日本技术。生产小型仪表数控车床，水平相当不错。六、军工企业技改情况军工企业得到国家拨款开始于当年“大使馆被炸”，后来台湾阿扁上台后，大规模技改开始了，军工企业进入新一轮的技改高峰，我们很多军工企业开始停止购买普通设备。尤其是近3年来，我们的军工企业从欧洲和日本买了大批量的先进数控机床。也从国内机床厂哪里采购了大批普通数控机床，国内机床厂商为了迎接这次大技改，也引进了不少先进技术，争取军工企业的高端订单。听在军工企业的朋友讲，阿扁如果再能“顶”三年，我们的整体水平会上一个台阶。其实，胡锦涛总书记掌权以来，已经把国防事业提到了和经济发展一样的高度上，他说，我们要建立和经济发展相适应的国防能力，相信再过10年，随着我国国防工业和汽车行业的发展，我们国家会诞生世界水平的机床制造商，也将会超越日本，成为世界第一机床生产大国。
