河南省鹤壁市的公路旧桥一般都具有一个通性:荷载等级低、使用年限长的特点。从技术资料分析,大多数桥梁是三不知:①不知基底地质;②不知基础深度;③不知隐蔽部分的尺寸。从桥梁技术状况分析,由于河床屡遭洪水冲刷,河床底部加深,桥梁墩台基础外露、冲空,产生不均匀沉降,导致桥台、拱圈产生附加应力而出现开裂,有的甚至出现开合现象;有的桥梁由于桥台较高,受行车及台后土压力的作用,桥台出现开裂、凸肚等病害;桥面混凝土铺装层由于使用时间长加之重车作用,导致开裂、剥落等病害。按桥梁技术状况来评定大多属三类桥梁。随着鹤壁市国民经

树图思维导图提供《公路旧桥加固与管理方法浅析》在线思维导图免费制作，点击“编辑”按钮，可对《公路旧桥加固与管理方法浅析》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：003c6f968f23551cbdb26b1950cef5e9

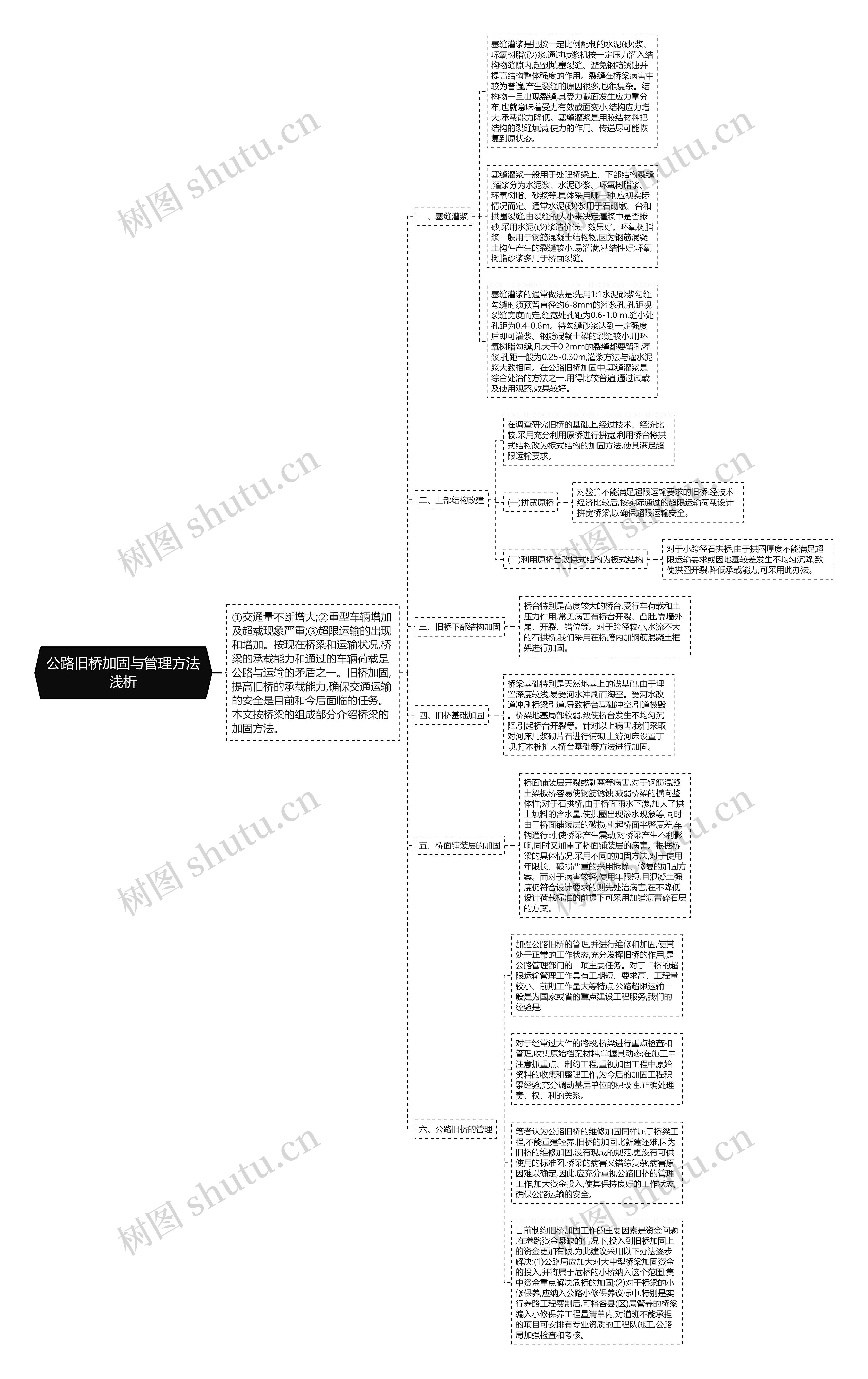

思维导图大纲

①交通量不断增大;②重型车辆增加及超载现象严重;③超限运输的出现和增加。按现在桥梁和运输状况,桥梁的承载能力和通过的车辆荷载是公路与运输的矛盾之一。旧桥加固,提高旧桥的承载能力,确保交通运输的安全是目前和今后面临的任务。本文按桥梁的组成部分介绍桥梁的加固方法。

一、塞缝灌浆

塞缝灌浆是把按一定比例配制的水泥(砂)浆、环氧树脂(砂)浆,通过喷浆机按一定压力灌入结构物缝隙内,起到填塞裂缝、避免钢筋锈蚀并提高结构整体强度的作用。裂缝在桥梁病害中较为普遍,产生裂缝的原因很多,也很复杂。结构物一旦出现裂缝,其受力截面发生应力重分布,也就意味着受力有效截面变小,结构应力增大,承载能力降低。塞缝灌浆是用胶结材料把结构的裂缝填满,使力的作用、传递尽可能恢复到原状态。

塞缝灌浆一般用于处理桥梁上、下部结构裂缝,灌浆分为水泥浆、水泥砂浆、环氧树脂浆、环氧树脂、砂浆等,具体采用哪一种,应视实际情况而定。通常水泥(砂)浆用于石砌墩、台和拱圈裂缝,由裂缝的大小来决定灌浆中是否掺砂,采用水泥(砂)浆造价低、效果好。环氧树脂浆一般用于钢筋混凝土结构物,因为钢筋混凝土构件产生的裂缝较小,易灌满,粘结性好;环氧树脂砂浆多用于桥面裂缝。

塞缝灌浆的通常做法是:先用1:1水泥砂浆勾缝,勾缝时须预留直径约6-8mm的灌浆孔,孔距视裂缝宽度而定,缝宽处孔距为0.6-1.0 m,缝小处孔距为0.4-0.6m。待勾缝砂浆达到一定强度后即可灌浆。钢筋混凝土梁的裂缝较小,用环氧树脂勾缝,凡大于0.2mm的裂缝都要留孔灌浆,孔距一般为0.25-0.30m,灌浆方法与灌水泥浆大致相同。在公路旧桥加固中,塞缝灌浆是综合处治的方法之一,用得比较普遍,通过试载及使用观察,效果较好。

二、上部结构改建

在调查研究旧桥的基础上,经过技术、经济比较,采用充分利用原桥进行拼宽,利用桥台将拱式结构改为板式结构的加固方法,使其满足超限运输要求。

(一)拼宽原桥

对验算不能满足超限运输要求的旧桥,经技术经济比较后,按实际通过的超限运输荷载设计拼宽桥梁,以确保超限运输安全。

(二)利用原桥台改拱式结构为板式结构

对于小跨径石拱桥,由于拱圈厚度不能满足超限运输要求或因地基较差发生不均匀沉降,致使拱圈开裂,降低承载能力,可采用此办法。

三、旧桥下部结构加固

桥台特别是高度较大的桥台,受行车荷载和土压力作用,常见病害有桥台开裂、凸肚,翼墙外崩、开裂、错位等。对于跨径较小,水流不大的石拱桥,我们采用在桥跨内加钢筋混凝土框架进行加固。

四、旧桥基础加固

桥梁基础特别是天然地基上的浅基础,由于埋置深度较浅,易受河水冲刷而淘空。受河水改道冲刷桥梁引道,导致桥台基础冲空,引道被毁。桥梁地基局部软弱,致使桥台发生不均匀沉降,引起桥台开裂等。针对以上病害,我们采取对河床用浆砌片石进行铺砌,上游河床设置丁坝,打木桩扩大桥台基础等方法进行加固。

五、桥面铺装层的加固

桥面铺装层开裂或剥离等病害,对于钢筋混凝土梁板桥容易使钢筋锈蚀,减弱桥梁的横向整体性;对于石拱桥,由于桥面雨水下渗,加大了拱上填料的含水量,使拱圈出现渗水现象等;同时由于桥面铺装层的破损,引起桥面平整度差,车辆通行时,使桥梁产生震动,对桥梁产生不利影响,同时又加重了桥面铺装层的病害。根据桥梁的具体情况,采用不同的加固方法,对于使用年限长、破损严重的采用拆除、修复的加固方案。而对于病害较轻,使用年限短,且混凝土强度仍符合设计要求的则先处治病害,在不降低设计荷载标准的前提下可采用加铺沥青碎石层的方案。

六、公路旧桥的管理

加强公路旧桥的管理,并进行维修和加固,使其处于正常的工作状态,充分发挥旧桥的作用,是公路管理部门的一项主要任务。对于旧桥的超限运输管理工作具有工期短、要求高、工程量较小、前期工作量大等特点,公路超限运输一般是为国家或省的重点建设工程服务,我们的经验是:

对于经常过大件的路段,桥梁进行重点检查和管理,收集原始档案材料,掌握其动态;在施工中注意抓重点、制约工程;重视加固工程中原始资料的收集和整理工作,为今后的加固工程积累经验;充分调动基层单位的积极性,正确处理责、权、利的关系。

笔者认为公路旧桥的维修加固同样属于桥梁工程,不能重建轻养,旧桥的加固比新建还难,因为旧桥的维修加固,没有现成的规范,更没有可供使用的标准图,桥梁的病害又错综复杂,病害原因难以确定,因此,应充分重视公路旧桥的管理工作,加大资金投入,使其保持良好的工作状态,确保公路运输的安全。

目前制约旧桥加固工作的主要因素是资金问题,在养路资金紧缺的情况下,投入到旧桥加固上的资金更加有限,为此建议采用以下办法逐步解决:(1)公路局应加大对大中型桥梁加固资金的投入,并将属于危桥的小桥纳入这个范围,集中资金重点解决危桥的加固;(2)对于桥梁的小修保养,应纳入公路小修保养议标中,特别是实行养路工程费制后,可将各县(区)局管养的桥梁编入小修保养工程量清单内,对道班不能承担的项目可安排有专业资质的工程队施工,公路局加强检查和考核。
