京时间5月12日14时28分，在四川汶川县（北纬31度，东经103.4度）发生7.8级地震。近十年来，世界相继发生了多次重大地震，1989年美国LomaPrieta地震（M7.0）、1994年美国Northridge地震（M6.7）、1995年日本阪神地震（M7.2）、1999年土耳其伊比米特地震（M7.4）、1999年台湾集集地震（M7.6）等等。那么针对抗震国外其他国家又是如何应对的呢？他们在抗震设防方面又采取了那些措施呢？

树图思维导图提供《震后分析：国外建筑的抗震设计》在线思维导图免费制作，点击“编辑”按钮，可对《震后分析：国外建筑的抗震设计》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：fbb81a45a5a36bf18f0072c5a44793d7

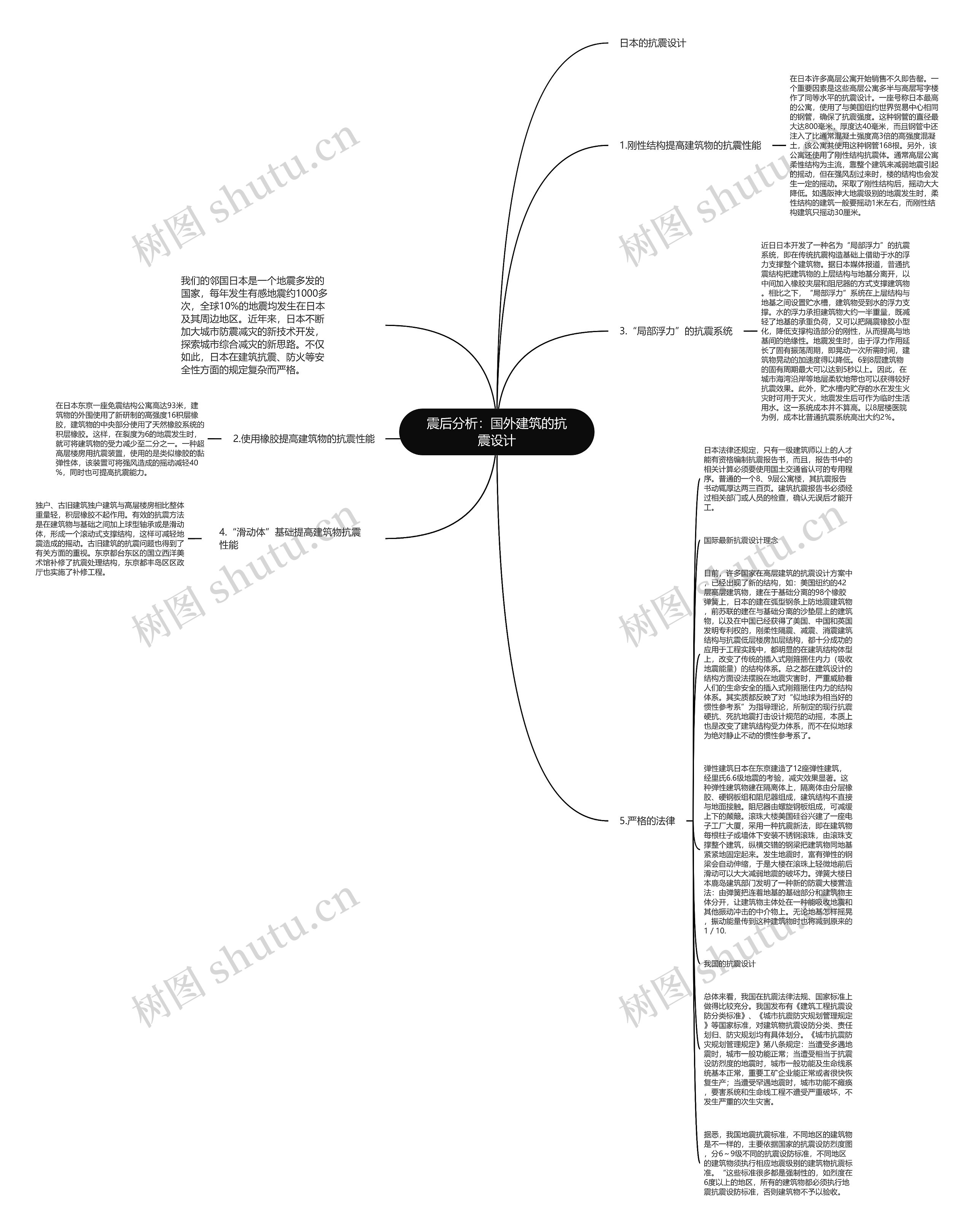

思维导图大纲

1.刚性结构提高建筑物的抗震性能

在日本许多高层公寓开始销售不久即告罄。一个重要因素是这些高层公寓多半与高层写字楼作了同等水平的抗震设计。一座号称日本最高的公寓，使用了与美国纽约世界贸易中心相同的钢管，确保了抗震强度。这种钢管的直径最大达800毫米，厚度达40毫米，而且钢管中还注入了比通常混凝土强度高3倍的高强度混凝土，该公寓共使用这种钢管168根。另外，该公寓还使用了刚性结构抗震体。通常高层公寓柔性结构为主流，靠整个建筑来减弱地震引起的摇动，但在强风刮过来时，楼的结构也会发生一定的摇动。采取了刚性结构后，摇动大大降低。如遇阪神大地震级别的地震发生时，柔性结构的建筑一般要摇动1米左右，而刚性结构建筑只摇动30厘米。

2.使用橡胶提高建筑物的抗震性能

在日本东京一座免震结构公寓高达93米，建筑物的外围使用了新研制的高强度16积层橡胶，建筑物的中央部分使用了天然橡胶系统的积层橡胶。这样，在裂度为6的地震发生时，就可将建筑物的受力减少至二分之一。一种超高层楼房用抗震装置，使用的是类似橡胶的黏弹性体，该装置可将强风造成的摇动减轻40%，同时也可提高抗震能力。

3.“局部浮力”的抗震系统

近日日本开发了一种名为“局部浮力”的抗震系统，即在传统抗震构造基础上借助于水的浮力支撑整个建筑物。据日本媒体报道，普通抗震结构把建筑物的上层结构与地基分离开，以中间加入橡胶夹层和阻尼器的方式支撑建筑物。相比之下，“局部浮力”系统在上层结构与地基之间设置贮水槽，建筑物受到水的浮力支撑。水的浮力承担建筑物大约一半重量，既减轻了地基的承重负荷，又可以把隔震橡胶小型化，降低支撑构造部分的刚性，从而提高与地基间的绝缘性。地震发生时，由于浮力作用延长了固有振荡周期，即晃动一次所需时间，建筑物晃动的加速度得以降低。6到8层建筑物的固有周期最大可以达到5秒以上。因此，在城市海湾沿岸等地层柔软地带也可以获得较好抗震效果。此外，贮水槽内贮存的水在发生火灾时可用于灭火，地震发生后可作为临时生活用水。这一系统成本并不算高。以8层楼医院为例，成本比普通抗震系统高出大约2％。

4.“滑动体”基础提高建筑物抗震性能

独户、古旧建筑独户建筑与高层楼房相比整体重量轻，积层橡胶不起作用。有效的抗震方法是在建筑物与基础之间加上球型轴承或是滑动体，形成一个滚动式支撑结构，这样可减轻地震造成的摇动。古旧建筑的抗震问题也得到了有关方面的重视。东京都台东区的国立西洋美术馆补修了抗震处理结构，东京都丰岛区区政厅也实施了补修工程。

5.严格的法律

日本法律还规定，只有一级建筑师以上的人才能有资格编制抗震报告书，而且，报告书中的相关计算必须要使用国土交通省认可的专用程序。普通的一个8、9层公寓楼，其抗震报告书动辄厚达两三百页。建筑抗震报告书必须经过相关部门或人员的检查，确认无误后才能开工。

国际最新抗震设计理念

目前，许多国家在高层建筑的抗震设计方案中，已经出现了新的结构，如：美国纽约的42层高层建筑物，建在于基础分离的98个橡胶弹簧上，日本的建在弧型钢条上防地震建筑物，前苏联的建在与基础分离的沙垫层上的建筑物，以及在中国已经获得了美国、中国和英国发明专利权的，刚柔性隔震、减震、消震建筑结构与抗震低层楼房加层结构，都十分成功的应用于工程实践中，都明显的在建筑结构体型上，改变了传统的插入式刚箍捆住内力（吸收地震能量）的结构体系。总之都在建筑设计的结构方面设法摆脱在地震灾害时，严重威胁着人们的生命安全的插入式刚箍捆住内力的结构体系。其实质都反映了对“似地球为相当好的惯性参考系”为指导理论，所制定的现行抗震硬抗、死抗地震打击设计规范的动摇，本质上也是改变了建筑结构受力体系，而不在似地球为绝对静止不动的惯性参考系了。

弹性建筑日本在东京建造了12座弹性建筑，经里氏6.6级地震的考验，减灾效果显著。这种弹性建筑物建在隔离体上，隔离体由分层橡胶、硬钢板组和阻尼器组成，建筑结构不直接与地面接触。阻尼器由螺旋钢板组成，可减缓上下的颠簸。滚珠大楼美国硅谷兴建了一座电子工厂大厦，采用一种抗震新法，即在建筑物每根柱子或墙体下安装不锈钢滚珠，由滚珠支撑整个建筑，纵横交错的钢梁把建筑物同地基紧紧地固定起来。发生地震时，富有弹性的钢梁会自动伸缩，于是大楼在滚珠上轻微地前后滑动可以大大减弱地震的破坏力。弹簧大楼日本鹿岛建筑部门发明了一种新的防震大楼营造法：由弹簧把连着地基的基础部分和建筑物主体分开，让建筑物主体处在一种能吸收地震和其他振动冲击的中介物上。无论地基怎样摇晃，振动能量传到这种建筑物时也将减到原来的1／10.

我国的抗震设计

总体来看，我国在抗震法律法规、国家标准上做得比较充分。我国发布有《建筑工程抗震设防分类标准》、《城市抗震防灾规划管理规定》等国家标准，对建筑物抗震设防分类、责任划归、防灾规划均有具体划分。《城市抗震防灾规划管理规定》第八条规定：当遭受多遇地震时，城市一般功能正常；当遭受相当于抗震设防烈度的地震时，城市一般功能及生命线系统基本正常，重要工矿企业能正常或者很快恢复生产；当遭受罕遇地震时，城市功能不瘫痪，要害系统和生命线工程不遭受严重破坏，不发生严重的次生灾害。

据悉，我国地震抗震标准，不同地区的建筑物是不一样的，主要依据国家的抗震设防烈度图，分6～9级不同的抗震设防标准，不同地区的建筑物须执行相应地震级别的建筑物抗震标准。“这些标准很多都是强制性的，如烈度在6度以上的地区，所有的建筑物都必须执行地震抗震设防标准，否则建筑物不予以验收。
