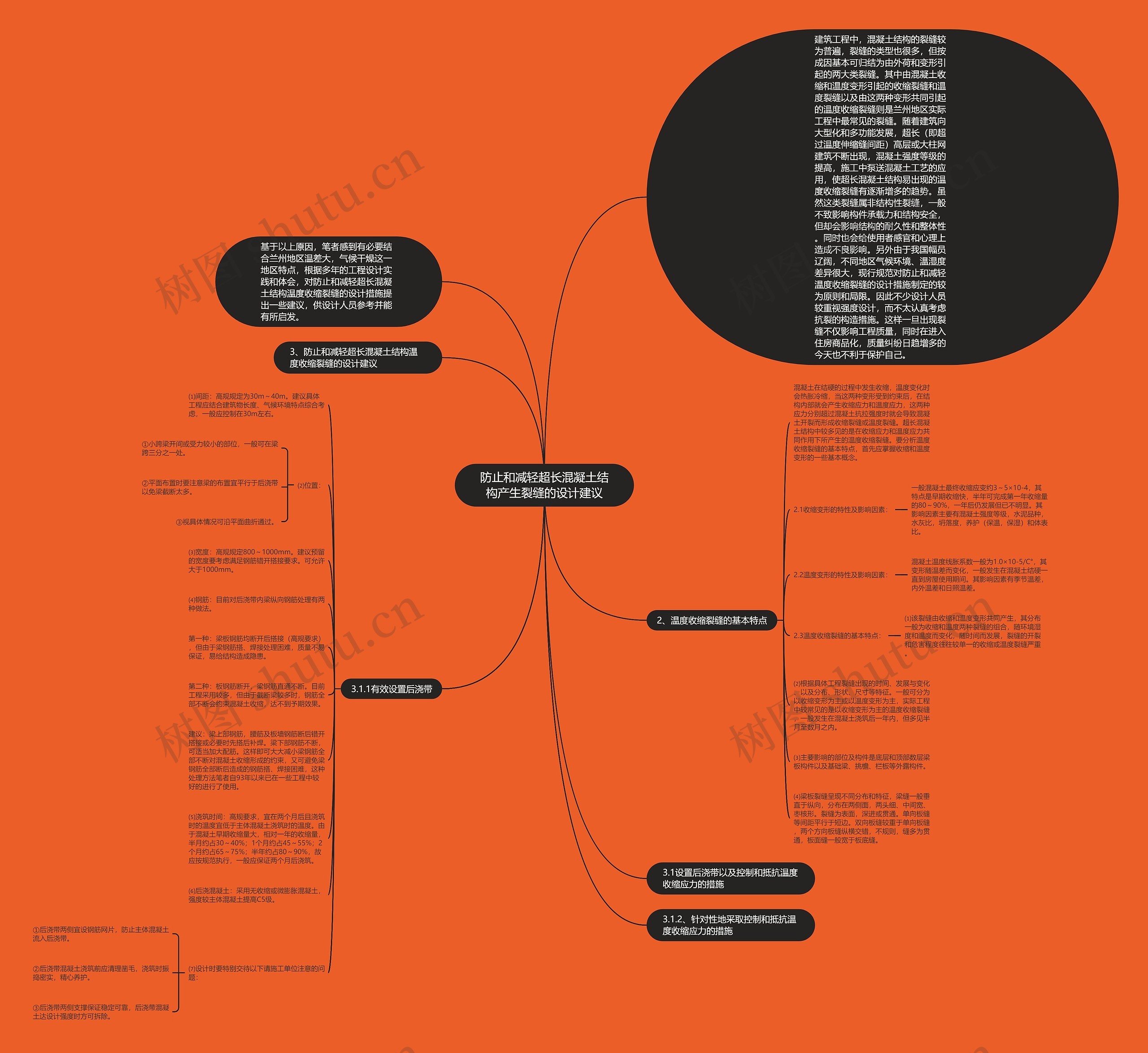

防止和减轻超长混凝土结构产生裂缝的设计建议思维导图

花房姑娘

2023-03-01

浏览量: 2

防止和减轻超长混凝土结构产生裂缝的设计建议

设计

建议

产生

结构

减轻

混凝土

收缩

温度

裂缝

工程纠纷

建筑工程管理

工程设计管理

1、前言

树图思维导图提供《防止和减轻超长混凝土结构产生裂缝的设计建议》在线思维导图免费制作，点击“编辑”按钮，可对《防止和减轻超长混凝土结构产生裂缝的设计建议》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：cdb26e002296ca714623dc42c1ad754f

思维导图大纲

相关思维导图模版

防止和减轻超长混凝土结构产生裂缝的设计建议思维导图模板大纲

建筑工程中，混凝土结构的裂缝较为普遍，裂缝的类型也很多，但按成因基本可归结为由外荷和变形引起的两大类裂缝。其中由混凝土收缩和温度变形引起的收缩裂缝和温度裂缝以及由这两种变形共同引起的温度收缩裂缝则是兰州地区实际工程中最常见的裂缝。随着建筑向大型化和多功能发展，超长（即超过温度伸缩缝间距）高层或大柱网建筑不断出现，混凝土强度等级的提高，施工中泵送混凝土工艺的应用，使超长混凝土结构易出现的温度收缩裂缝有逐渐增多的趋势。虽然这类裂缝属非结构性裂缝，一般不致影响构件承载力和结构安全，但却会影响结构的耐久性和整体性。同时也会给使用者感官和心理上造成不良影响。另外由于我国幅员辽阔，不同地区气候环境、温湿度差异很大，现行规范对防止和减轻温度收缩裂缝的设计措施制定的较为原则和局限。因此不少设计人员较重视强度设计，而不太认真考虑抗裂的构造措施。这样一旦出现裂缝不仅影响工程质量，同时在进入住房商品化，质量纠纷日趋增多的今天也不利于保护自己。

基于以上原因，笔者感到有必要结合兰州地区温差大，气候干燥这一地区特点，根据多年的工程设计实践和体会，对防止和减轻超长混凝土结构温度收缩裂缝的设计措施提出一些建议，供设计人员参考并能有所启发。

2、温度收缩裂缝的基本特点

混凝土在结硬的过程中发生收缩，温度变化时会热胀冷缩，当这两种变形受到约束后，在结构内部就会产生收缩应力和温度应力，这两种应力分别超过混凝土抗拉强度时就会导致混凝土开裂而形成收缩裂缝或温度裂缝。超长混凝土结构中较多见的是在收缩应力和温度应力共同作用下所产生的温度收缩裂缝。要分析温度收缩裂缝的基本特点，首先应掌握收缩和温度变形的一些基本概念。

2.1收缩变形的特性及影响因素：

一般混凝土最终收缩应变约3～5×10-4，其特点是早期收缩快，半年可完成第一年收缩量的80～90%，一年后仍发展但已不明显。其影响因素主要有混凝土强度等级，水泥品种，水灰比，坍落度，养护（保温，保湿）和体表比。

2.2温度变形的特性及影响因素：

混凝土温度线胀系数一般为1.0×10-5/C°，其变形随温差而变化，一般发生在混凝土结硬一直到房屋使用期间。其影响因素有季节温差，内外温差和日照温差。

2.3温度收缩裂缝的基本特点：

⑴该裂缝由收缩和温度变形共同产生，其分布一般为收缩和温度两种裂缝的组合，随环境湿度和温度而变化，随时间而发展，裂缝的开裂和危害程度往往较单一的收缩或温度裂缝严重。

⑵根据具体工程裂缝出现的时间、发展与变化、以及分布、形状、尺寸等特征。一般可分为以收缩变形为主或以温度变形为主，实际工程中较常见的是以收缩变形为主的温度收缩裂缝，一般发生在混凝土浇筑后一年内，但多见半月至数月之内。

⑶主要影响的部位及构件是底层和顶部数层梁板构件以及基础梁、挑檐、栏板等外露构件。

⑷梁板裂缝呈现不同分布和特征，梁缝一般垂直于纵向，分布在两侧面，两头细、中间宽、枣核形。裂缝为表面，深进或贯通。单向板缝等间距平行于短边。双向板缝较重于单向板缝，两个方向板缝纵横交错，不规则，缝多为贯通，板面缝一般宽于板底缝。

3、防止和减轻超长混凝土结构温度收缩裂缝的设计建议

3.1设置后浇带以及控制和抵抗温度收缩应力的措施

3.1.1有效设置后浇带

⑴间距：高规规定为30m～40m。建议具体工程应结合建筑物长度、气候环境特点综合考虑，一般应控制在30m左右。

⑵位置：

①小跨梁开间或受力较小的部位，一般可在梁跨三分之一处。

②平面布置时要注意梁的布置宜平行于后浇带以免梁截断太多。

③视具体情况可沿平面曲折通过。

⑶宽度：高规规定800～1000mm。建议预留的宽度要考虑满足钢筋错开搭接要求。可允许大于1000mm。

⑷钢筋：目前对后浇带内梁纵向钢筋处理有两种做法。

第一种：梁板钢筋均断开后搭接（高规要求），但由于梁钢筋搭、焊接处理困难，质量不易保证，易给结构造成隐患。

第二种：板钢筋断开，梁钢筋直通不断。目前工程采用较多，但由于截断梁较多时，钢筋全部不断会约束混凝土收缩，达不到予期效果。

建议：梁上部钢筋，腰筋及板墙钢筋断后错开搭接或必要时先搭后补焊。梁下部钢筋不断，可适当加大配筋。这样即可大大减小梁钢筋全部不断对混凝土收缩形成的约束，又可避免梁钢筋全部断后造成的钢筋搭、焊接困难，这种处理方法笔者自93年以来已在一些工程中较好的进行了使用。

⑸浇筑时间：高规要求，宜在两个月后且浇筑时的温度宜低于主体混凝土浇筑时的温度。由于混凝土早期收缩量大，相对一年的收缩量，半月约占30～40%；1个月约占45～55%；2个月约占65～75%；半年约占80～90%，故应按规范执行，一般应保证两个月后浇筑。

⑹后浇混凝土：采用无收缩或微膨胀混凝土，强度较主体混凝土提高C5级。

⑺设计时要特别交待以下请施工单位注意的问题：

①后浇带两侧宜设钢筋网片，防止主体混凝土流入后浇带。

②后浇带混凝土浇筑前应清理凿毛，浇筑时振捣密实，精心养护。

③后浇带两侧支撑保证稳定可靠，后浇带混凝土达设计强度时方可拆除。

3.1.2、针对性地采取控制和抵抗温度收缩应力的措施
