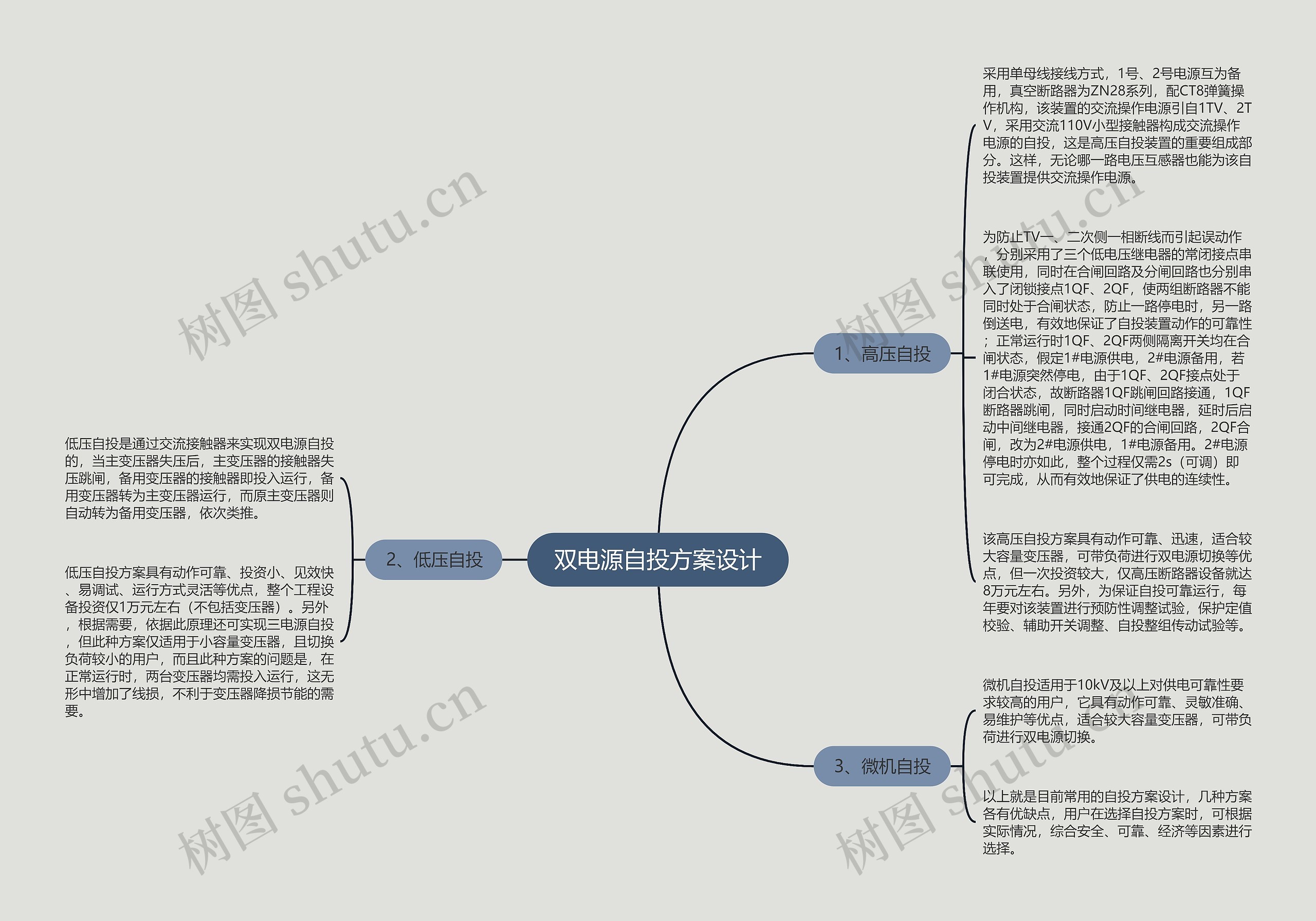

双电源自投方案设计思维导图

花房姑娘

2023-03-01

浏览量: 1

源自

电源

变压器

方案

备用

运行

交流

装置

2QF

动

工程纠纷

建筑工程管理

工程设计管理

随着工农业生产水平的提高，各单位对供电的可靠性的要求也越来越高，而双电源设备自投即为解决此问题而采取的有效措施之一。目前常用的双电源自投大致可分为高压自投和低压自投及微机自投三类，这几种自投方案各有优缺点，现加以分析研究比较，以便合理选用。

树图思维导图提供《双电源自投方案设计》在线思维导图免费制作，点击“编辑”按钮，可对《双电源自投方案设计》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：ad95d988c38d4540b68733bcfb2c6509

思维导图大纲

1、高压自投

采用单母线接线方式，1号、2号电源互为备用，真空断路器为ZN28系列，配CT8弹簧操作机构，该装置的交流操作电源引自1TV、2TV，采用交流110V小型接触器构成交流操作电源的自投，这是高压自投装置的重要组成部分。这样，无论哪一路电压互感器也能为该自投装置提供交流操作电源。

为防止TV一、二次侧一相断线而引起误动作，分别采用了三个低电压继电器的常闭接点串联使用，同时在合闸回路及分闸回路也分别串入了闭锁接点1QF、2QF，使两组断路器不能同时处于合闸状态，防止一路停电时，另一路倒送电，有效地保证了自投装置动作的可靠性；正常运行时1QF、2QF两侧隔离开关均在合闸状态，假定1#电源供电，2#电源备用，若1#电源突然停电，由于1QF、2QF接点处于闭合状态，故断路器1QF跳闸回路接通，1QF断路器跳闸，同时启动时间继电器，延时后启动中间继电器，接通2QF的合闸回路，2QF合闸，改为2#电源供电，1#电源备用。2#电源停电时亦如此，整个过程仅需2s（可调）即可完成，从而有效地保证了供电的连续性。

该高压自投方案具有动作可靠、迅速，适合较大容量变压器，可带负荷进行双电源切换等优点，但一次投资较大，仅高压断路器设备就达8万元左右。另外，为保证自投可靠运行，每年要对该装置进行预防性调整试验，保护定值校验、辅助开关调整、自投整组传动试验等。

2、低压自投

低压自投是通过交流接触器来实现双电源自投的，当主变压器失压后，主变压器的接触器失压跳闸，备用变压器的接触器即投入运行，备用变压器转为主变压器运行，而原主变压器则自动转为备用变压器，依次类推。

低压自投方案具有动作可靠、投资小、见效快、易调试、运行方式灵活等优点，整个工程设备投资仅1万元左右（不包括变压器）。另外，根据需要，依据此原理还可实现三电源自投，但此种方案仅适用于小容量变压器，且切换负荷较小的用户，而且此种方案的问题是，在正常运行时，两台变压器均需投入运行，这无形中增加了线损，不利于变压器降损节能的需要。
