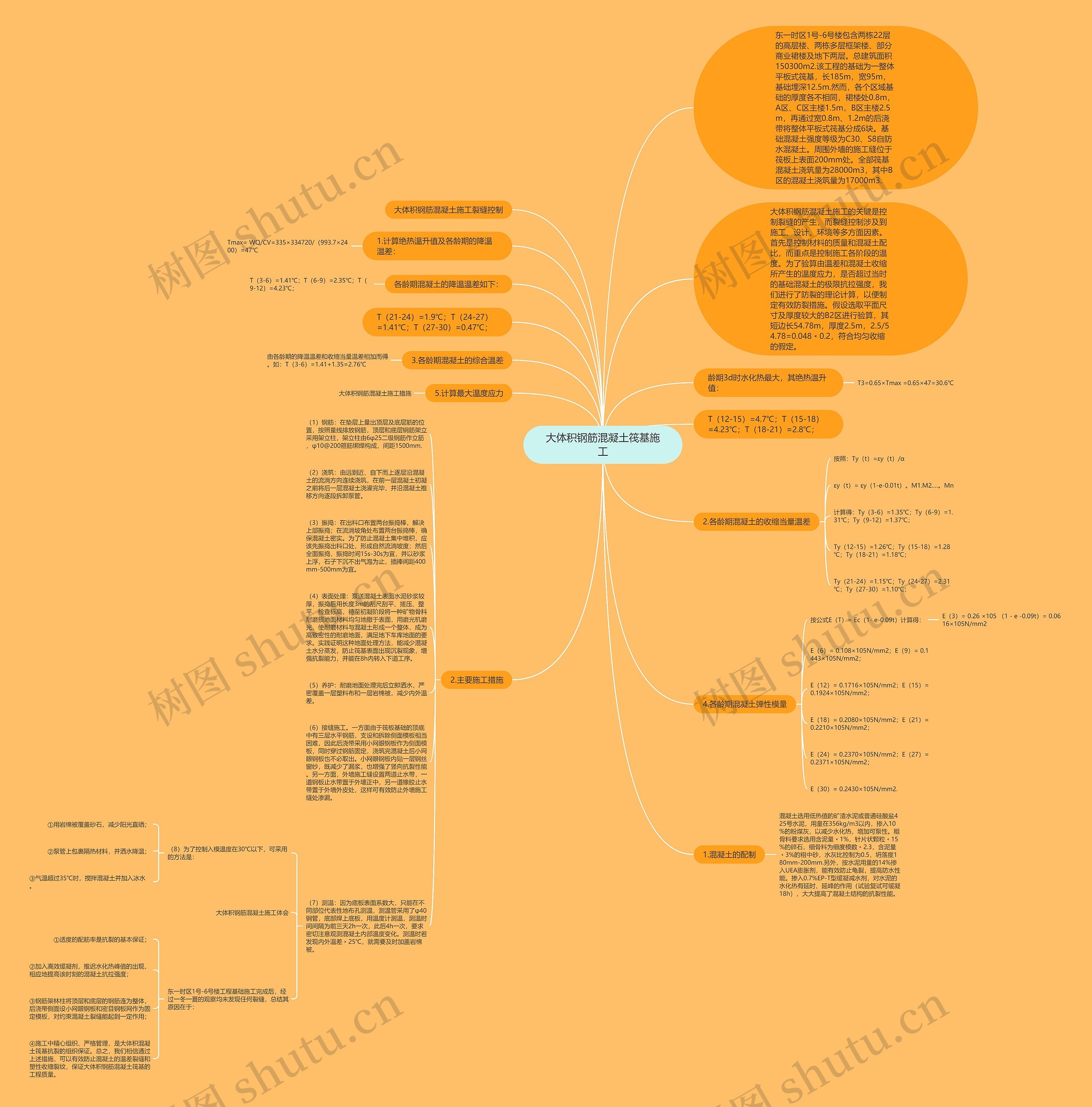

大体积钢筋混凝土筏基施工思维导图

时光静好

2023-03-01

浏览量: 0

施工

混凝土

钢筋

大体

裂缝

温度

温差

105N/

工程纠纷

工程纠纷论文

东一时区位于朝阳区建国路双会桥南1号，占地350000m2，总建筑面积450000m2.该项目由加拿大BDCL建筑设计公司担纲设计，拥有地标性塔楼、小高层板楼、多层板楼等多种建筑形式，自西向东自然形成城市区、过渡区、自然区三个主题区域。目前，由于混凝土结构在建设和使用过程中经常出现不同程度、不同形式的裂缝，而大体积混凝土结构出现裂缝更为普遍。针对结构裂缝在施工中常见且不易控制的问题，本文将结合东一时区1号-6号楼的大体积钢筋混凝土筏基施工情况，分析了温度对混凝土裂缝的影响，介绍了大体积钢筋混凝土结构裂缝控

树图思维导图提供《大体积钢筋混凝土筏基施工》在线思维导图免费制作，点击“编辑”按钮，可对《大体积钢筋混凝土筏基施工》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：8ab90bd32d82acb49b0d246af73506fc

思维导图大纲

1.计算绝热温升值及各龄期的降温温差：

Tmax= WQ/CV=335×334720/（993.7×2400）=47℃

龄期3d时水化热最大，其绝热温升值：

T3=0.65×Tmax =0.65×47=30.6℃

各龄期混凝土的降温温差如下：

T（3-6）=1.41℃；T（6-9）=2.35℃；T（9-12）=4.23℃；

T（12-15）=4.7℃；T（15-18）=4.23℃；T（18-21）=2.8℃；

T（21-24）=1.9℃；T（24-27）=1.41℃；T（27-30）=0.47℃；

2.各龄期混凝土的收缩当量温差

按照：Ty（t）=εy（t）/α

εy（t）= εy（1-e-0.01t）。M1.M2.…。Mn

计算得：Ty（3-6）=1.35℃；Ty（6-9）=1.31℃；Ty（9-12）=1.37℃；

Ty（12-15）=1.26℃；Ty（15-18）=1.28℃；Ty（18-21）=1.18℃；

Ty（21-24）=1.15℃；Ty（24-27）=2.31℃；Ty（27-30）=1.10℃；

3.各龄期混凝土的综合温差

由各龄期的降温温差和收缩当量温差相加而得。如：T（3-6）=1.41+1.35=2.76℃

4.各龄期混凝土弹性模量

按公式E（T）= Ec（1- e-0.09t）计算得：

E（3）= 0.26 ×105 （1 - e -0.09t）= 0.0616×105N/mm2

E（6）= 0.108×105N/mm2；E（9）= 0.1443×105N/mm2；

E（12）= 0.1716×105N/mm2；E（15）= 0.1924×105N/mm2；

E（18）= 0.2080×105N/mm2；E（21）= 0.2210×105N/mm2；

E（24）= 0.2370×105N/mm2；E（27）= 0.2371×105N/mm2；

E（30）= 0.2430×105N/mm2.

5.计算最大温度应力

大体积钢筋混凝土施工措施

1.混凝土的配制

混凝土选用低热值的矿渣水泥或普通硅酸盐425号水泥，用量在356kg/m3以内，掺入10%的粉煤灰，以减少水化热，增加可泵性。粗骨料要求选用含泥量﹤1%，针片状颗粒﹤15%的碎石，细骨料为细度模数﹥2.3，含泥量﹤3%的粗中砂，水灰比控制为0.5，坍落度180mm-200mm.另外，按水泥用量的14%掺入UEA膨胀剂，能有效防止龟裂，提高防水性能。掺入0.7%EP-T型缓凝减水剂，对水泥的水化热有延时、延峰的作用（试验复试可缓凝18h），大大提高了混凝土结构的抗裂性能。

2.主要施工措施

（1）钢筋：在垫层上量出顶层及底层筋的位置，按照量线排放钢筋，顶层和底层钢筋架立采用架立柱，架立柱由6φ25二级钢筋作立筋，φ10@200箍筋绑焊构成，间距1500mm.

（2）浇筑：由远到近、自下而上逐层沿混凝土的流淌方向连续浇筑，在前一层混凝土初凝之前将后一层混凝土浇灌完毕，并沿混凝土推移方向逐段拆卸泵管。

（3）振捣：在出料口布置两台振捣棒，解决上部振捣；在流淌坡角处布置两台振捣棒，确保混凝土密实。为了防止混凝土集中堆积，应该先振捣出料口处，形成自然流淌坡度；然后全面振捣，振捣时间15s-30s为宜，并以砂浆上浮，石子下沉不出气泡为止，插捧间距400mm-500mm为宜。

（4）表面处理：泵送混凝土表面水泥砂浆较厚，振捣后用长度3m的刮尺刮平、搓压、整平、检查标高，待至初凝阶段将一种矿物骨料耐磨损地面材料均匀地撒于表面，用磨光机磨光，使耐磨材料与混凝土形成一个整体，成为高致密性的耐磨地面，满足地下车库地面的要求。实践证明这种地面处理方法，能减少混凝土水分蒸发，防止筏基表面出现沉裂现象，增强抗裂能力，并能在8h内转入下道工序。

（5）养护：耐磨地面处理完后立即洒水，严密覆盖一层塑料布和一层岩棉被，减少内外温差。

（6）接缝施工。一方面由于筏板基础的顶底中有三层水平钢筋，支设和拆除侧面模板相当困难，因此后浇带采用小网眼钢板作为侧面模板，同时穿过钢筋固定，浇筑完混凝土后小网眼钢板也不必取出。小网眼钢板内贴一层钢丝窗纱，既减少了漏浆，也增强了竖向抗裂性能。另一方面，外墙施工缝设置两道止水带，一道钢板止水带置于外墙正中，另一道橡胶止水带置于外墙外皮处，这样可有效防止外墙施工缝处渗漏。

（7）测温：因为底板表面系数大，只能在不同部位代表性地布孔测温，测温管采用了φ40钢管，底部焊上底板，用温度计测温，测温时间间隔为前三天2h一次，此后4h一次，要求密切注意观测混凝土内部温度变化。测温时若发现内外温差﹥25℃，就需要及时加盖岩棉被。

（8）为了控制入模温度在30℃以下，可采用的方法是：

①用岩棉被覆盖砂石，减少阳光直晒；

②泵管上包裹隔热材料，并洒水降温；

③气温超过35℃时，搅拌混凝土并加入冰水。

大体积钢筋混凝土施工体会

东一时区1号-6号楼工程基础施工完成后，经过一冬一夏的观察均未发现任何裂缝，总结其原因在于：

①适度的配筋率是抗裂的基本保证；

②加入高效缓凝剂，推迟水化热峰值的出现，相应地提高该时刻的混凝土抗拉强度；

③钢筋架林柱将顶层和底层的钢筋连为整体，后浇带侧面设小网眼钢板和密目钢板网作为固定模板，对约束混凝土裂缝能起到一定作用；

④施工中精心组织、严格管理，是大体积混凝土筏基抗裂的组织保证。总之，我们相信通过上述措施，可以有效防止混凝土的温差裂缝和塑性收缩裂纹，保证大体积钢筋混凝土筏基的工程质量。
