前言射水法造墙机是一种在砂质软土地基建造地下砼连续防渗墙的机具，它主要由在同一轨道上电动行走的造孔机、混凝土浇筑机、混凝土拌和机组成。射水法造墙机的技术原理是，利用水泵及成型器中射水装置形成高速射流的冲击力破坏土层结构，水土混合物回流泥沙溢出地面，同时利用卷扬机操纵成型器不断上下冲动，进一步破坏土层并切割修整孔壁，造成有规格的槽孔，且用一定浓度的泥浆固壁，随后采用常规的水下砼直管浇筑法，建成砼或钢筋砼单槽板，利用成型器侧向特殊装置将单槽板连成地下砼或钢筋砼连续防渗墙。

树图思维导图提供《射水法造孔影响因素的探讨》在线思维导图免费制作，点击“编辑”按钮，可对《射水法造孔影响因素的探讨》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：e31620c88f83fa7a8046485713ee6cfc

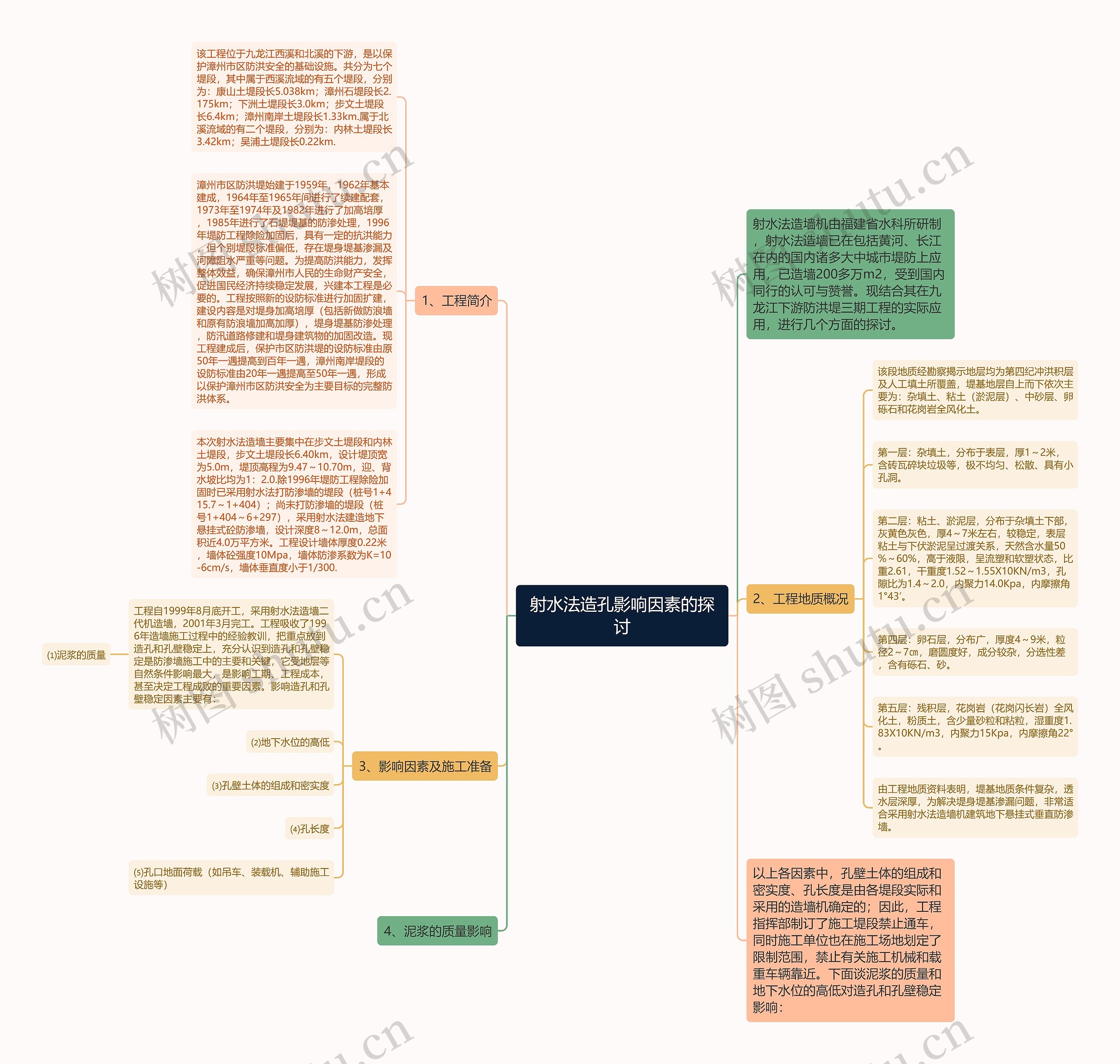

思维导图大纲

1、工程简介

该工程位于九龙江西溪和北溪的下游，是以保护漳州市区防洪安全的基础设施。共分为七个堤段，其中属于西溪流域的有五个堤段，分别为：康山土堤段长5.038km；漳州石堤段长2.175km；下洲土堤段长3.0km；步文土堤段长6.4km；漳州南岸土堤段长1.33km.属于北溪流域的有二个堤段，分别为：内林土堤段长3.42km；吴浦土堤段长0.22km.

漳州市区防洪堤始建于1959年，1962年基本建成，1964年至1965年间进行了续建配套，1973年至1974年及1982年进行了加高培厚，1985年进行了石堤堤基的防渗处理，1996年堤防工程除险加固后，具有一定的抗洪能力，但个别堤段标准偏低，存在堤身堤基渗漏及河障阻水严重等问题。为提高防洪能力，发挥整体效益，确保漳州市人民的生命财产安全，促进国民经济持续稳定发展，兴建本工程是必要的。工程按照新的设防标准进行加固扩建，建设内容是对堤身加高培厚（包括新做防浪墙和原有防浪墙加高加厚），堤身堤基防渗处理，防汛道路修建和堤身建筑物的加固改造。现工程建成后，保护市区防洪堤的设防标准由原50年一遇提高到百年一遇，漳州南岸堤段的设防标准由20年一遇提高至50年一遇，形成以保护漳州市区防洪安全为主要目标的完整防洪体系。

本次射水法造墙主要集中在步文土堤段和内林土堤段，步文土堤段长6.40km，设计堤顶宽为5.0m，堤顶高程为9.47～10.70m，迎、背水坡比均为1：2.0.除1996年堤防工程除险加固时已采用射水法打防渗墙的堤段（桩号1+415.7～1+404）；尚未打防渗墙的堤段（桩号1+404～6+297），采用射水法建造地下悬挂式砼防渗墙，设计深度8～12.0m，总面积近4.0万平方米。工程设计墙体厚度0.22米，墙体砼强度10Mpa，墙体防渗系数为K=10-6cm/s，墙体垂直度小于1/300.

2、工程地质概况

该段地质经勘察揭示地层均为第四纪冲洪积层及人工填土所覆盖，堤基地层自上而下依次主要为：杂填土、粘土（淤泥层）、中砂层、卵砾石和花岗岩全风化土。

第一层：杂填土，分布于表层，厚1～2米，含砖瓦碎块垃圾等，极不均匀、松散、具有小孔洞。

第二层：粘土、淤泥层，分布于杂填土下部，灰黄色灰色，厚4～7米左右，较稳定，表层粘土与下伏淤泥呈过渡关系，天然含水量50%～60%，高于液限，呈流塑和软塑状态，比重2.61，干重度1.52～1.55X10KN/m3，孔隙比为1.4～2.0，内聚力14.0Kpa，内摩擦角1°43′。

第四层：卵石层，分布广，厚度4～9米，粒径2～7㎝，磨圆度好，成分较杂，分选性差，含有砾石、砂。

第五层：残积层，花岗岩（花岗闪长岩）全风化土，粉质土，含少量砂粒和粘粒，湿重度1.83X10KN/m3，内聚力15Kpa，内摩擦角22°。

由工程地质资料表明，堤基地质条件复杂，透水层深厚，为解决堤身堤基渗漏问题，非常适合采用射水法造墙机建筑地下悬挂式垂直防渗墙。

3、影响因素及施工准备

工程自1999年8月底开工，采用射水法造墙二代机造墙，2001年3月完工。工程吸收了1996年造墙施工过程中的经验教训，把重点放到造孔和孔壁稳定上，充分认识到造孔和孔壁稳定是防渗墙施工中的主要和关键，它受地层等自然条件影响最大，是影响工期、工程成本，甚至决定工程成败的重要因素。影响造孔和孔壁稳定因素主要有：

⑴泥浆的质量

⑵地下水位的高低

⑶孔壁土体的组成和密实度

⑷孔长度

⑸孔口地面荷载（如吊车、装载机、辅助施工设施等）

以上各因素中，孔壁土体的组成和密实度、孔长度是由各堤段实际和采用的造墙机确定的；因此，工程指挥部制订了施工堤段禁止通车，同时施工单位也在施工场地划定了限制范围，禁止有关施工机械和载重车辆靠近。下面谈泥浆的质量和地下水位的高低对造孔和孔壁稳定影响：

4、泥浆的质量影响
