摘要：在道路设计过程中，不可避免会遇到软土地基的处理问题。文章介绍了软土路基的成因、判别、处理方法比选和优化、施工工艺，探讨了软土路基处理应遵循的原则和要求。

树图思维导图提供《谈道路改造中软土地基的处理方法》在线思维导图免费制作，点击“编辑”按钮，可对《谈道路改造中软土地基的处理方法》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：3fcd50ad9b4c07f640639c1b772e99f4

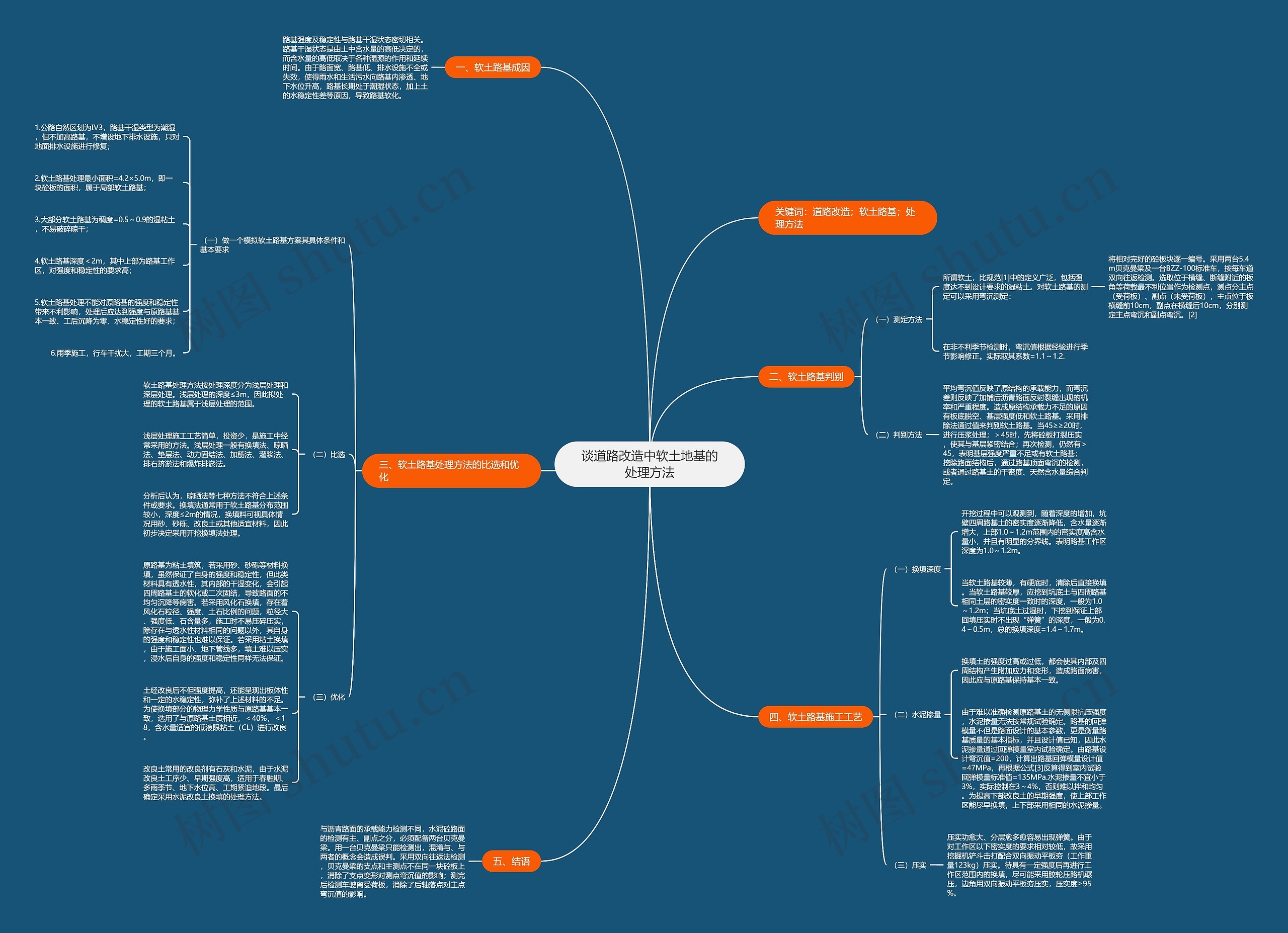

思维导图大纲

一、软土路基成因

路基强度及稳定性与路基干湿状态密切相关。路基干湿状态是由土中含水量的高低决定的，而含水量的高低取决于各种湿源的作用和延续时间。由于路面宽、路基低、排水设施不全或失效，使得雨水和生活污水向路基内渗透、地下水位升高，路基长期处于潮湿状态，加上土的水稳定性差等原因，导致路基软化。

二、软土路基判别

（一）测定方法

所谓软土，比规范[1]中的定义广泛，包括强度达不到设计要求的湿粘土。对软土路基的测定可以采用弯沉测定：

将相对完好的砼板块逐一编号。采用两台5.4m贝克曼梁及一台BZZ-100标准车，按每车道双向往返检测。选取位于横缝、断缝附近的板角等荷载最不利位置作为检测点，测点分主点（受荷板）、副点（未受荷板），主点位于板横缝前10cm，副点在横缝后10cm，分别测定主点弯沉和副点弯沉。[2]

在非不利季节检测时，弯沉值根据经验进行季节影响修正。实际取其系数=1.1～1.2.

（二）判别方法

平均弯沉值反映了原结构的承载能力，而弯沉差则反映了加铺后沥青路面反射裂缝出现的机率和严重程度。造成原结构承载力不足的原因有板底脱空、基层强度低和软土路基。采用排除法通过值来判别软土路基。当45≥≥20时，进行压浆处理；＞45时，先将砼板打裂压实，使其与基层紧密结合；再次检测，仍然有＞45，表明基层强度严重不足或有软土路基；挖除路面结构后，通过路基顶面弯沉的检测，或者通过路基土的干密度、天然含水量综合判定。

三、软土路基处理方法的比选和优化

（一）做一个模拟软土路基方案其具体条件和基本要求

1.公路自然区划为Ⅳ3，路基干湿类型为潮湿，但不加高路基，不增设地下排水设施，只对地面排水设施进行修复；

2.软土路基处理最小面积=4.2×5.0m，即一块砼板的面积，属于局部软土路基；

3.大部分软土路基为稠度=0.5～0.9的湿粘土，不易破碎晾干；

4.软土路基深度＜2m，其中上部为路基工作区，对强度和稳定性的要求高；

5.软土路基处理不能对原路基的强度和稳定性带来不利影响，处理后应达到强度与原路基基本一致、工后沉降为零、水稳定性好的要求；

6.雨季施工，行车干扰大，工期三个月。

（二）比选

软土路基处理方法按处理深度分为浅层处理和深层处理。浅层处理的深度≤3m，因此拟处理的软土路基属于浅层处理的范围。

浅层处理施工工艺简单，投资少，是施工中经常采用的方法。浅层处理一般有换填法、晾晒法、垫层法、动力固结法、加筋法、灌浆法、排石挤淤法和爆炸排淤法。

分析后认为，晾晒法等七种方法不符合上述条件或要求。换填法通常用于软土路基分布范围较小，深度≤2m的情况，换填料可视具体情况用砂、砂砾、改良土或其他适宜材料，因此初步决定采用开挖换填法处理。

（三）优化

原路基为粘土填筑，若采用砂、砂砾等材料换填，虽然保证了自身的强度和稳定性，但此类材料具有透水性，其内部的干湿变化，会引起四周路基土的软化或二次固结，导致路面的不均匀沉降等病害。若采用风化石换填，存在着风化石粒径、强度、土石比例的问题，粒径大、强度低、石含量多，施工时不易压碎压实，除存在与透水性材料相同的问题以外，其自身的强度和稳定性也难以保证。若采用粘土换填，由于施工面小、地下管线多，填土难以压实，浸水后自身的强度和稳定性同样无法保证。

土经改良后不但强度提高，还能呈现出板体性和一定的水稳定性，弥补了上述材料的不足。为使换填部分的物理力学性质与原路基基本一致，选用了与原路基土质相近，＜40%，＜18，含水量适宜的低液限粘土（CL）进行改良。

改良土常用的改良剂有石灰和水泥，由于水泥改良土工序少、早期强度高，适用于春融期、多雨季节、地下水位高、工期紧迫地段。最后确定采用水泥改良土换填的处理方法。

四、软土路基施工工艺

（一）换填深度

开挖过程中可以观测到，随着深度的增加，坑壁四周路基土的密实度逐渐降低，含水量逐渐增大，上部1.0～1.2m范围内的密实度高含水量小，并且有明显的分界线。表明路基工作区深度为1.0～1.2m。

当软土路基较薄，有硬底时，清除后直接换填。当软土路基较厚，应挖到坑底土与四周路基相同土层的密实度一致时的深度，一般为1.0～1.2m；当坑底土过湿时，下挖到保证上部回填压实时不出现“弹簧”的深度，一般为0.4～0.5m，总的换填深度=1.4～1.7m。

（二）水泥掺量

换填土的强度过高或过低，都会使其内部及四周结构产生附加应力和变形，造成路面病害，因此应与原路基保持基本一致。

由于难以准确检测原路基土的无侧限抗压强度，水泥掺量无法按常规试验确定。路基的回弹模量不但是路面设计的基本参数，更是衡量路基质量的基本指标，并且设计值已知，因此水泥掺量通过回弹模量室内试验确定。由路基设计弯沉值=200，计算出路基回弹模量设计值=47MPa，再根据公式[3]反算得到室内试验回弹模量标准值=135MPa.水泥掺量不宜小于3%，实际控制在3～4%，否则难以拌和均匀。为提高下部改良土的早期强度，使上部工作区能尽早换填，上下部采用相同的水泥掺量。

（三）压实

压实功愈大、分层愈多愈容易出现弹簧。由于对工作区以下密实度的要求相对较低，故采用挖掘机铲斗击打配合双向振动平板夯（工作重量123kg）压实。待具有一定强度后再进行工作区范围内的换填，尽可能采用胶轮压路机碾压，边角用双向振动平板夯压实，压实度≥95%。
