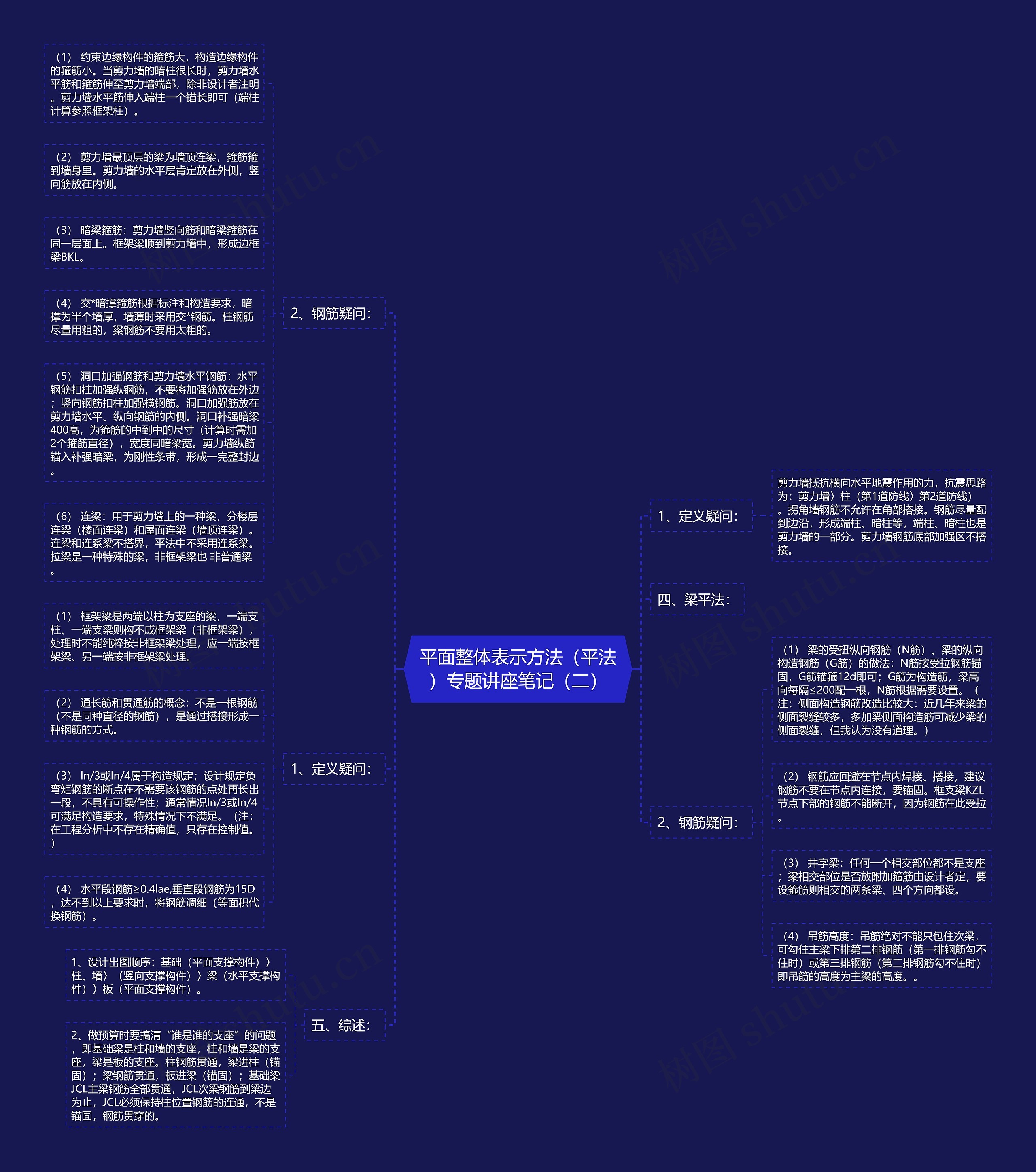

平面整体表示方法（平法）专题讲座笔记（二）思维导图

谎话最甜

2023-03-01

浏览量: 1

专题

讲座

笔记

方法

整体

表示

平面

钢筋

构造

框架

工程纠纷

工程建筑解读

三、剪力墙平法：

树图思维导图提供《平面整体表示方法（平法）专题讲座笔记（二）》在线思维导图免费制作，点击“编辑”按钮，可对《平面整体表示方法（平法）专题讲座笔记（二）》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：6c68934b5804133a42a18b78f5920e68

思维导图大纲

1、定义疑问：

剪力墙抵抗横向水平地震作用的力，抗震思路为：剪力墙〉柱（第1道防线〉第2道防线）。拐角墙钢筋不允许在角部搭接。钢筋尽量配到边沿，形成端柱、暗柱等，端柱、暗柱也是剪力墙的一部分。剪力墙钢筋底部加强区不搭接。

2、钢筋疑问：

（1）约束边缘构件的箍筋大，构造边缘构件的箍筋小。当剪力墙的暗柱很长时，剪力墙水平筋和箍筋伸至剪力墙端部，除非设计者注明。剪力墙水平筋伸入端柱一个锚长即可（端柱计算参照框架柱）。

（2）剪力墙最顶层的梁为墙顶连梁，箍筋箍到墙身里。剪力墙的水平层肯定放在外侧，竖向筋放在内侧。

（3）暗梁箍筋：剪力墙竖向筋和暗梁箍筋在同一层面上。框架梁顺到剪力墙中，形成边框梁BKL。

（4）交*暗撑箍筋根据标注和构造要求，暗撑为半个墙厚，墙薄时采用交*钢筋。柱钢筋尽量用粗的，粱钢筋不要用太粗的。

（5）洞口加强钢筋和剪力墙水平钢筋：水平钢筋扣柱加强纵钢筋，不要将加强筋放在外边；竖向钢筋扣柱加强横钢筋。洞口加强筋放在剪力墙水平、纵向钢筋的内侧。洞口补强暗梁400高，为箍筋的中到中的尺寸（计算时需加2个箍筋直径），宽度同暗梁宽。剪力墙纵筋锚入补强暗梁，为刚性条带，形成一完整封边。

（6）连梁：用于剪力墙上的一种梁，分楼层连梁（楼面连梁）和屋面连梁（墙顶连梁）。连梁和连系梁不搭界，平法中不采用连系梁。拉梁是一种特殊的梁，非框架梁也非普通梁。

四、梁平法：

1、定义疑问：

（1）框架梁是两端以柱为支座的梁，一端支柱、一端支梁则构不成框架梁（非框架梁），处理时不能纯粹按非框架梁处理，应一端按框架梁、另一端按非框架梁处理。

（2）通长筋和贯通筋的概念：不是一根钢筋（不是同种直径的钢筋），是通过搭接形成一种钢筋的方式。

（3） ln/3或ln/4属于构造规定；设计规定负弯矩钢筋的断点在不需要该钢筋的点处再长出一段，不具有可操作性；通常情况ln/3或ln/4可满足构造要求，特殊情况下不满足。（注：在工程分析中不存在精确值，只存在控制值。）

（4）水平段钢筋≥0.4lae,垂直段钢筋为15D，达不到以上要求时，将钢筋调细（等面积代换钢筋）。

2、钢筋疑问：

（1）梁的受扭纵向钢筋（N筋）、梁的纵向构造钢筋（G筋）的做法：N筋按受拉钢筋锚固，G筋锚箍12d即可；G筋为构造筋，梁高向每隔≤200配一根，N筋根据需要设置。（注：侧面构造钢筋改造比较大：近几年来梁的侧面裂缝较多，多加梁侧面构造筋可减少梁的侧面裂缝，但我认为没有道理。）

（2）钢筋应回避在节点内焊接、搭接，建议钢筋不要在节点内连接，要锚固。框支梁KZL节点下部的钢筋不能断开，因为钢筋在此受拉。

（3）井字梁：任何一个相交部位都不是支座；梁相交部位是否放附加箍筋由设计者定，要设箍筋则相交的两条梁、四个方向都设。

（4）吊筋高度：吊筋绝对不能只包住次梁，可勾住主梁下排第二排钢筋（第一排钢筋勾不住时）或第三排钢筋（第二排钢筋勾不住时）即吊筋的高度为主梁的高度。。

五、综述：

1、设计出图顺序：基础（平面支撑构件）〉柱、墙〉（竖向支撑构件）〉梁（水平支撑构件）〉板（平面支撑构件）。

2、做预算时要搞清“谁是谁的支座”的问题，即基础梁是柱和墙的支座，柱和墙是梁的支座，梁是板的支座。柱钢筋贯通，梁进柱（锚固）；梁钢筋贯通，板进梁（锚固）；基础梁JCL主梁钢筋全部贯通，JCL次梁钢筋到梁边为止，JCL必须保持柱位置钢筋的连通，不是锚固，钢筋贯穿的。
