核心网关平台知识学习纲要

树图思维导图提供《第2章核心网关平台》在线思维导图免费制作，点击“编辑”按钮，可对《第2章核心网关平台》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：7ef9f3aa643a84f24a7006c480fada46

思维导图大纲

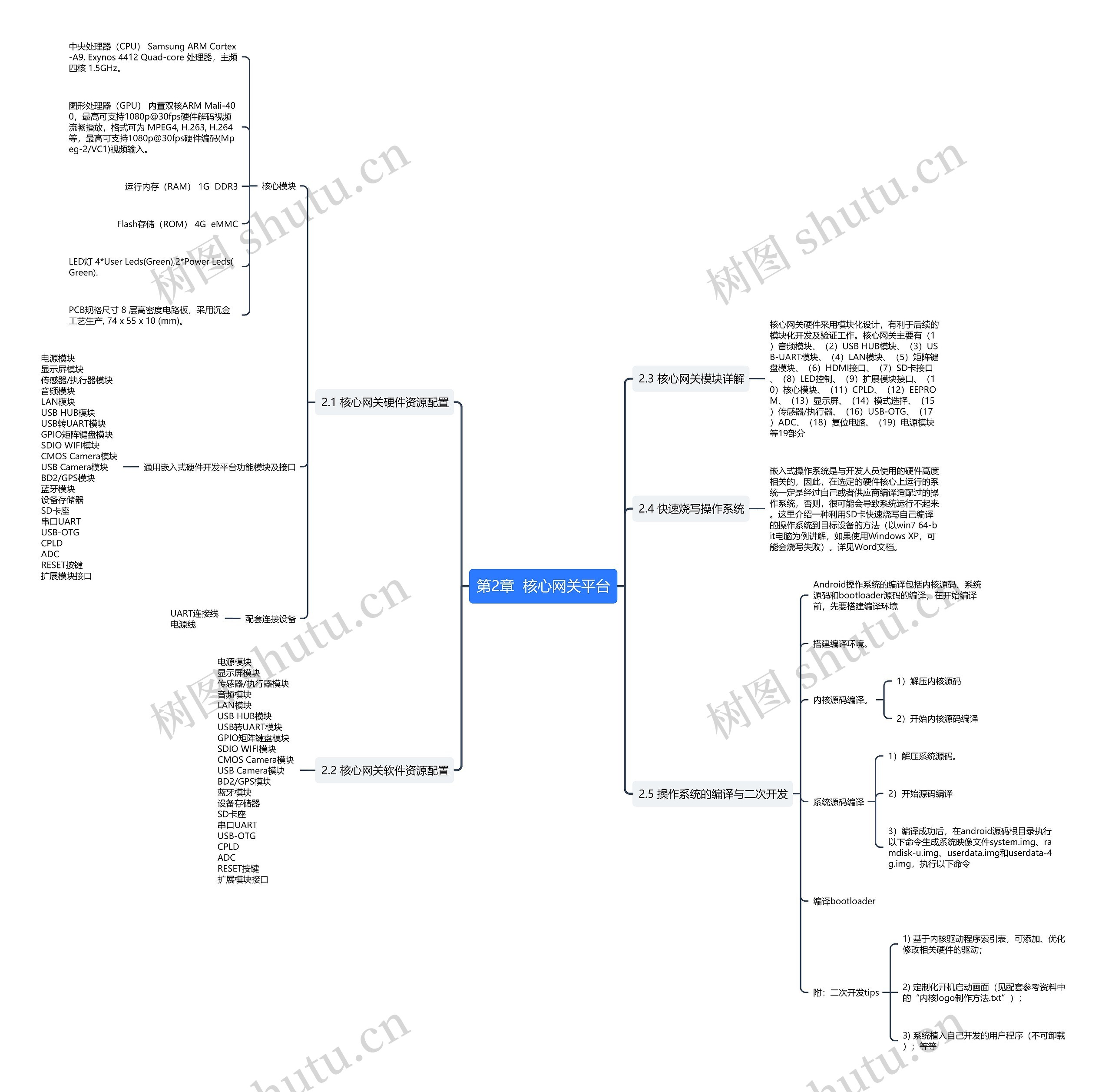

2.3 核心网关模块详解

核心网关硬件采用模块化设计，有利于后续的模块化开发及验证工作。核心网关主要有（1）音频模块、（2）USB HUB模块、（3）USB-UART模块、（4）LAN模块、（5）矩阵键盘模块、（6）HDMI接口、（7）SD卡接口、（8）LED控制、（9）扩展模块接口、（10）核心模块、（11）CPLD、（12）EEPROM、（13）显示屏、（14）模式选择、（15）传感器/执行器、（16）USB-OTG、（17）ADC、（18）复位电路、（19）电源模块等19部分

2.1 核心网关硬件资源配置

核心模块

中央处理器（CPU） Samsung ARM Cortex-A9, Exynos 4412 Quad-core 处理器，主频四核 1.5GHz。

图形处理器（GPU）内置双核ARM Mali-400，最高可支持1080p@30fps硬件解码视频流畅播放，格式可为 MPEG4, H.263, H.264等，最高可支持1080p@30fps硬件编码(Mpeg-2/VC1)视频输入。

运行内存（RAM） 1G DDR3

Flash存储（ROM） 4G eMMC

LED灯 4*User Leds(Green),2*Power Leds(Green).

PCB规格尺寸 8 层高密度电路板，采用沉金工艺生产, 74 x 55 x 10 (mm)。

通用嵌入式硬件开发平台功能模块及接口

电源模块显示屏模块传感器/执行器模块音频模块 LAN模块 USB HUB模块 USB转UART模块 GPIO矩阵键盘模块 SDIO WIFI模块 CMOS Camera模块 USB Camera模块 BD2/GPS模块蓝牙模块设备存储器 SD卡座串口UART USB-OTG CPLD ADC RESET按键扩展模块接口

配套连接设备

UART连接线电源线

2.4 快速烧写操作系统

嵌入式操作系统是与开发人员使用的硬件高度相关的，因此，在选定的硬件核心上运行的系统一定是经过自己或者供应商编译适配过的操作系统，否则，很可能会导致系统运行不起来。这里介绍一种利用SD卡快速烧写自己编译的操作系统到目标设备的方法（以win7 64-bit电脑为例讲解，如果使用Windows XP，可能会烧写失败）。详见Word文档。
