第六章沥青与沥青混合料思维导图

U980307076

2024-10-23

浏览量: 1

压实沥青混合料密度试验

稀浆混合料

热拌沥青混合料

沥青与沥青混合料内容详述

树图思维导图提供《第六章沥青与沥青混合料》在线思维导图免费制作，点击“编辑”按钮，可对《第六章沥青与沥青混合料》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：2f1c762ffdfdf2cd053f33362706f226

思维导图大纲

第一节沥青的技术性质和技术要求

道路石油沥青

基质沥青

溶胶型

溶凝胶型

凝胶型

改性沥青

S BS类：I类

绝大部分地区、钢桥面铺装

S BR类：II类

西藏寒冷地区

EVA、PE类：III类

乳化沥青、改性乳化沥青

阴离子：碱性集料阳离子：各种集料非离子：几乎没有工程应用

快裂、中裂、慢裂

稀释沥青

液体沥青

快凝、中凝。慢凝

透层、黏层及拌制冷拌沥青混合料

第三节沥青混合料技术性质和技术要求

沥青混合料分类

矿料级配组成及孔隙率

密级配

半开级配

开级配混合料

矿料级配曲线

连续级配

间断级配

公称最大粒径

粗粒式、中粒式、细粒式、砂砾石

生产时拌合温度

热拌、温拌（低于热拌20℃以上）、冷拌

铺筑施工温度

热铺、冷铺、热补、冷补

沥青路面回收料或掺加部分回收料

厂拌热再生、厂拌冷再生、就地热再生、就地冷再生、全身式冷再生

沥青混合料结构类型

悬浮密实结构

缺乏支撑，易变形，细颗粒多，孔隙率低，耐久性好，抵抗不良侵蚀

骨架空隙结构

有支撑，透水性好，细颗粒少，孔隙率搞但易老化，耐久性不好

骨架密实结构（最好）

沥青混合料路用性能

高温稳定性

车辙试验法：动稳定性动稳定度值越大，高温稳定性越好

影响因素：材料、结构、黏度、沥青用量、感温性

低温抗裂性

低温弯曲试验：小梁试件在-10℃跨中加载方式

影响因素：沥青用量、沥青低温性能

耐久性

孔隙率、饱和度、残留稳定度

抗滑性

矿料自身，沥青用量超过最佳用量的0.5%，抗滑性能指标明显降低

施工和易性

材料组成、沥青用量、温度控制

热拌沥青混合料的技术要求和体积参数

VV孔隙率

（1-r毛体积/r最大）*100

VMA矿料间隙率

（1-r毛体积/r合成毛体积*矿料占沥青混合料总质量百分率） Ps=1-沥青含量

VFA沥青饱和度

（VMA-VV）/VMA

第二节沥青检测试验

沥青试样准备方法

加热：含有水分：烘箱80℃ 无水分：软化点90℃，通常为135℃ 不得直接采用电炉或煤气炉明火加热脱水必须加石棉网，时间不超过30min 反复加热不超过2次石油沥青不得超过软化点100℃ 煤沥青不得超过软化点以上50℃

沥青密度与相对密度试验

标准密度温度：15℃，相对密度温度：25℃

液体沥青：0.6mm过筛

黏稠沥青：加热融化，注入⅔高度

固体沥青：过0.6和2.36mm筛

沥青黏度试验法

真空减压毛细管法

动力黏度

135±5℃烘箱中，加热30min，恒温水箱控温在60℃ 当沥青被吸到最低的第一标线时，打开两个秒表，记录第一个超过60s的标线位置和间隔时间

一次试验3支黏度计平行试验的误差不大于平均值的7%，否则重新试验

布式黏度计法

表观黏度

45℃以上范围的表观黏度，确定拌和温度和压实温度，转子和盛样筒烘箱保温时间，不少于1.5h，沥青保温：15min

每隔60s读数一次，连续三次，取平均数

沥青针入度试验

15/25/30℃，针和针连杆组合件总质量：50±0.05g，50±0.05g发码，总质量：100±0.05g 三氯乙烯清洗标准针针入度＞200，用3支标准针，每次留在试样中

三次平行试验的最大和最小值之差取平均值，缺整，针入度0~49，允许差值2，50~149，允许差值4

沥青软化点试验（环球法）

软化点在80℃以下沥青

蒸馏水：5±0.5℃，3min每分钟上升5±0.5摄氏度

软化点在80℃以上沥青

甘油

32±1℃

沥青延度试验

低温抗裂性

水面距试件表面应不小于25mm 浮于水面加酒精沉入水底加食盐

三个测量结果均大于100mm，记作＞100mm

拉伸速度：5±0.25cm/min

试验加热老化试验

薄膜加热试验

烘箱163±1℃，开始计时：162℃，连续5h，不得超过5.25h

结果可正可负

旋转薄膜加热试验

烘箱163±0.5℃

加热时间：75min，总是时间85min，在10min达不到163℃试验温度，试验重做

乳化沥青破乳速度试验

A组：200g加5ml蒸馏水，20g乳液，拌和30s

B组：200g加30ml蒸馏水，50g乳液，拌和1min

沥青标准黏度试验（道路沥青标准黏度计法）

接受瓶或量筒可与先加入肥皂水或矿物油25ml，待试样流出75ml，记录50ml所经过的时间

第四节沥青混合料试验检测

沥青混合料取样

拌和质量

从拌合机一次放料的下放或提升斗中取样，不得多次取样混合后使用

混合料质量

必须几次取样，拌和均匀后做为代表性试样

1.运料车上，装料或卸料一半后开出去，从不同方向，不同高度处取样，三辆车取样混合 2.摊铺后未碾压前，摊铺宽度两侧½~⅓取样，全部铲除 3.乳化沥青破乳水分蒸发后装袋

沥青混合料试件制作

击实法（圆柱体）

标准击实法

击实75或50次

大型击实法

击实112或75次

试件尺寸应不小于集料公称最大粒径的4倍，厚度不小于集料公称最大粒径的1~1.5倍集料公称最大粒径≤26.5mm时，采用101.6mm的试模，4个试件集料公称最大粒径＞26.5mm时，采用大型马歇尔试模成型，6个试件

标准尺寸计算*1.03得到混合料质量

标准圆柱试件高度：63.5±1.3mm 大型圆柱试件高度：95.3±2.5

轮碾法（板状）

标准试件：300*300*50，碾压2个来回，12个来回

标准尺寸计算*1.03得到混合料质量

压实沥青混合料密度试验

表干法

吸水率≤2%

水中重法

几乎不吸水

蜡封法

吸水率＞2%

体积法

吸水率＞18%

沥青混合料理论最大相对密度测定（真空法）

适用于：集料的吸水率不大于3%的非改性沥青混合料，改性沥青的最大密度通过计算法得到

不得锤击，不得超过60℃烘箱中加热真空度：3.7±0.3KPa，持续15±2min，温度：25±0.5℃

沥青混合料马歇尔稳定度试验

高速和一级公路：自动马歇尔试验仪

不少于4个试件标准试件：30~40min 大型试件：45~60min 加载速率50±5mm/min

浸水马歇尔试验：恒温保温48h

从水槽取出试件到测出最大荷载，不得超过30s

沥青路面芯样马歇尔试验

标准芯样：直径100mm，高度30~80mm 大型芯样：直径150mm，高度80~100mm

沥青混合料车辙试验

300*300*50mm 0.7MPa实心橡胶轮胎每增加1mm需要碾压行走的次数保持试验温度在60±1℃ 试件内部温度在60±0.5℃

放置时间不少于12小时聚合物改性沥青时间48h,不得长于1周碾压往返1h或最大变形达到25mm停止

结果处理

平行试验三个试件稳定变异系数＜20%，取平均数稳定变异系数＞20%，追加试验大于6000次/mm，＞6000次/mm

沥青与矿料黏附性试验

水煮法

适用于：＞13.2mm粒径的粗集料

5颗大石子沸水浸煮3min

水浸法

适用于：＜13.2mm粒径的集料

20颗小石子80℃水中浸泡30min

沥青混合料冻融劈裂试验

水稳性

试件：圆柱形马歇尔试件，双面击实各50次，最大粒径不超过26.5mm

真空饱水（15min）—常温浸水（0.5h）—冰冻（-18±2℃，16±1h）—融化（60±0.5℃）—泡水（25±0.5℃2h）—冻融试验

沥青混合料沥青含量试验

离心分离法

三氯乙烯溶解

质量有三部分，离心出来的，溶液里的，滤纸上的

结果处理：两次试验差值应小于0.3%，当大于0.3%但小于0.5%时，应补充一次平行试验，用三次试验的平均值作为试验结果，三次试验结果的最大值与最小值之差不大于0.5%

燃烧炉法

538±5℃，持续3min试样质量每分钟损失率小于0.01%时，发出警报

结果处理：质量损失系数差值不大于0.15%时，取平均值，当两个都大于与0.15时，重新做两个试验，去掉一个最大和最小值，剩下两个取平均值

当Cfi＜0.5%，完成修正当Cfi＞0.5%，温度偏高，降低温度降低温度为：482±5℃与538℃的修正系数差值在0.1%内，仍用538℃的，如果＞0.1%，用482℃的修正系数

沥青混合料的矿料级配检验方法

沥青的用5个筛孔，0.075,2.36,4.75和集料最大公称粒径

第五节热拌沥青混合料配合比组合设计

沥青路面使用性能的气候分区

高温：3个分区，低温：4个分区：雨量：4个分区每个数字越小，表示气候对沥青的影响越严重

沥青混合料组层材料技术要求

沥青

气温高，交通重：黏度高低标号（不易变形，抗车辙）

抗剥落方法：1.使用高黏度沥青，2.在沥青中添加抗剥落剂，3.用干燥的生石灰，消石灰或水泥做填料，4.粗集料用石灰浆裹覆处理

粗集料

钢渣作为粗集料时，仅限用于三级及以下和次干路，并通过试验论证去的许可证后使用，6个月的存放期

细集料

筛析法测定小于0.075mm颗粒含量对于高速公路、一级公路、城市快速路、主干路不大于3%，其他等级道路不大于5%

填料

为改善沥青混合料水稳性，可采用干燥的消石灰粉或水泥替代填料，掺量控制在矿料总量的1~2%

热拌沥青混合料配合比设计

目标配合比设计阶段

生产配合比设计阶段

生产配合比验证-试验路试铺阶段

第六节稀浆混合料

乳化沥青稀浆封层混合料稠度试验

拌和1min，不超过3min

稀浆混合料黏聚力试验

养生30min 未成型：黏聚力低于1.2N.M 初级成型：黏聚力低于2.0N.M 中度成型：黏聚力低于2.3N.M 完全成型：黏聚力低于2.6N.M 养生60min，再做

稀浆混合料负荷轮黏砂试验

沥青用量的上限

碾压1000次和碾压100次

稀浆混合料湿轮磨耗试验

沥青用量的下限

稀浆混合料配合比设计

微表处：沥青用量选择浸水6d湿轮磨耗指标

稀浆封层：乳化沥青，二级及以下公路的预防性养护，新建公路的下封层微表处：改性乳化沥青，高速和一级公路的预防性养护和填补轻度车辙，新建公路的抗滑磨耗层

瓶塞顶部只能擦拭一次，即使由于膨胀瓶塞上有小水滴也不能擦拭思维导图模板大纲

60r/min思维导图模板大纲

等级5最好，1最次（0，＜10，＜30，＞30，全部）思维导图模板大纲

确定矿料级配组成和最佳沥青用量思维导图模板大纲

矿料级配组成

压实厚度不宜小于集料公称最大粒径的2.5~3倍，SMA和OGFC的，不宜小于公称最大粒径的2~2.5倍

高温：粗型级配，高孔隙率低温：细型级配，低孔隙率

最佳沥青用量

沥青混合料马歇尔试验

OAC1=（a1+a2+a3+a4）/4 不考虑饱和度OAC1=（a1+a2+a3）/3

OAC2=（OACmin+OACmax）/2

概括思维导图模板大纲

OAC1流值舍，均值算，饱和不满，靠边站 OAC2无密区间找中点，两数平均0.3% 寒冷加，高温减，一三，一五调整完思维导图模板大纲

9.战斗的基督教思维导图

U582679646

3.63

树图思维导图提供《9.战斗的基督教》在线思维导图免费制作，点击“编辑”按钮，可对《9.战斗的基督教》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：33d168acd0cd9f767f809c7a5df86e3a

第六章群体传播与组织传播_副本思维导图

U882673919

0.82

树图思维导图提供《第六章群体传播与组织传播_副本》在线思维导图免费制作，点击“编辑”按钮，可对《第六章群体传播与组织传播_副本》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：1672f555831e7d9a3bb2cf2fb792cb49

思维导图模板

行业/职业模板

制造

正文

相似思维导图模版

机械制造技术基础（南通市项目二比赛课程）思维导图

2024-10-29 16:46:38

口服固体制剂生产设备思维导图

2023-03-31 00:31:22

思维导图模版推荐

首页

我的文件

我的团队

个人中心

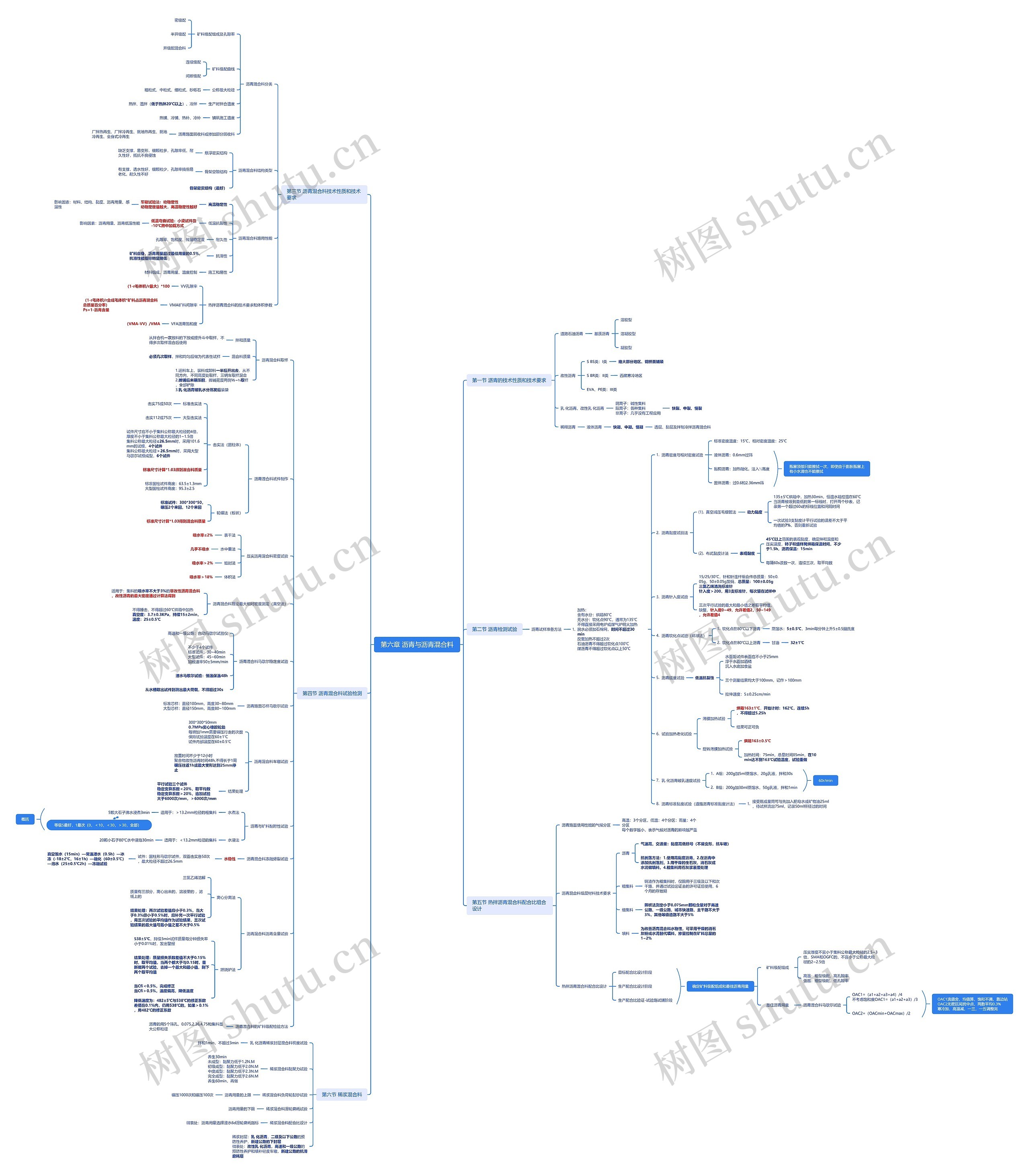

第六章 沥青与沥青混合料思维导图
