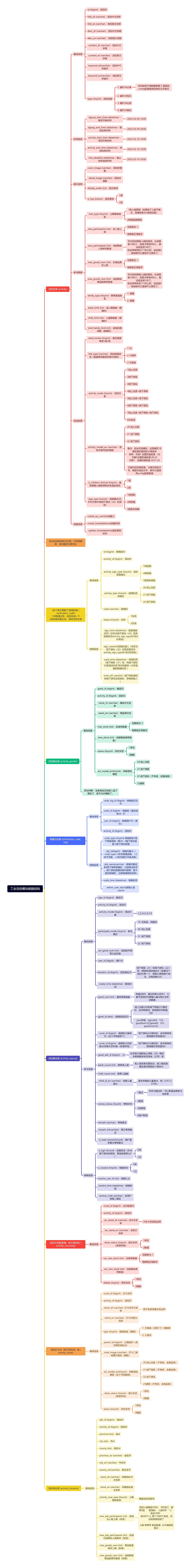

工会活动模块数据结构思维导图模板大纲
活动主表 (activity)
基础信息
id (bigint) - 活动ID
title_zh (varchar) - 活动中文名称
title_en (varchar) - 活动英文名称
desc_zh (varchar) - 活动中文说明
desc_en (varchar) - 活动英文说明
content_zh (varchar) - 活动中文详情
content_en (varchar) - 活动英文详情
keyword_zh(varchar) - 活动中午关键字
keyword_en(varchar) - 活动英文关键字
type (tinyint) - 活动类型
1: 趣FUN分享
活动类型不用数据库建了,直接加config配置数组信息和文字就行
2: 趣FUN悦己
3: 趣FUN比拼
4: 趣FUN相约
时间信息
signup_start_time (datetime) - 报名开始时间
2025-03-06 10:00
signup_end_time (datetime) - 报名结束时间
2025-03-09 20:00
activity_start_time (datetime) - 活动开始时间
2025-03-10 10:00
activity_end_time (datetime) - 活动结束时间
2025-03-10 10:00
info_deadline (datetime) - 截止修改信息时间
2025-03-10 10:00
展示信息
cover_image (varchar) - 活动封面图
detail_image (varchar) - 活动详情图
display_order (int) - 显示排序
is_top (tinyint) - 是否置顶
1是
2否
参与限制
max_type (tinyint) - 上限限制类型
1按人数限制（如果选了儿童节模式，就强制变为2按商品数）
2按商品数限制
max_participants (int) - 总人数上限
无限制为-1
有限制正常数字
now_participants (int) - 当前剩余人数库存数量
针对活动限制人数的情况。比如限制1000人，但是才审核900人，那这就变成100了。
后边再审核完了100之后，这就是0，前端就可以直接不让报名了。
max_goods_num (int) - 总商品库存上限
无限制为-1
有限制正常数字
now_goods_num (int) - 当前剩余商品数库存数量
针对活动限制人数的情况。比如限制1000人，但是才审核900人，那这就变成100了。
后边再审核完了100之后，这就是0，前端就可以直接不让报名了。
family_type (tinyint) - 携带家属类型
1: 精确
2: 模糊
adult_limit (int) - 成人限制数（精确时）
child_limit (int) - 儿童限制数（精确时）
total_family_limit (int) - 家属总限制数（模糊时）
活动配置
need_review (tinyint) - 是否需要审核1是2否
link_type (varchar) - 活动链接类型（数据库保留但页面中废弃）
1 h5
2 小程序
3 不跳转
activity_mode (tinyint) - 活动方案
1线上兑奖
2线下领奖
3线下游玩
4线上兑奖+线下领奖
5线上兑奖+线下游玩
6线下领奖+线下游玩
7线上兑奖+线下领奖+线下游玩
8无奖品
activity_model_arr (varchar) - 活动方案对应的模型
20 线上兑奖
21 线下领奖
22 线下游玩
备注：后台在创建时，应直接把 方案配置的模型区分填进来
举例：方案1 这里的值就是：20
方案5这里的值就是:20,22
方案7，这里的值就是 20,21,22
方案对应的模型值，方案对应的文字，模型对应的文字，都可以直接用config配置数组
is_children_festival (tinyint) - 是否根据儿童数领取多奖品的活动
1是
2否
sign_type (tinyint) - 签到模式(只针对方案中有线下游玩（22）的活动)
1纯签到
2纯核销
3签到&核销
创建信息
create_sys_user(int)创建人
create_time(datetime)创建时间
update_time(datetime)最新更新时间
后台加活动修改日志表，只存数据库，有问题时方便对比
(这个表不需要了)核销码表 (verification_code) 1 审核通过后，自动生成一个 2活动报名截止后，定时任务生成
基础信息
id (bigint) - 核销码ID
activity_id (bigint) - 活动ID
activity_sign_type (tinyint) - 活动签到模式
1纯签到
2纯核销
3签到&核销
activity_type (tinyint) - 选择的活动模式
20 线上兑奖
21 线下领奖
22 线下游玩
code (varchar) - 核销码
核销信息
status (tinyint) - 状态
1生效
2无效
sign_time (datetime) - 签到核销时间（状态为线下游玩（22）且有签到状态activity_sign_type为1和3时有效）
sign_user(int)签到处理人（状态为线下游玩（22）且有签到状态activity_sign_type为1和3时有效）
used_time (datetime) - 使用时间（线下领奖（21）时，和线下游玩22是活动状态2和3的最后一次非签到的核销时间 ）
write_off_user(int)（线下游玩模式和线下游玩没签到时，存储核销人）
活动商品表 (activity_goods)
基础信息
good_id (bigint) - 商品ID
activity_id (bigint) - 活动ID
name_zh (varchar) - 商品中文名称
name_en (varchar) - 商品英文名称
max_stock (int) - 总库存数量
无限制为-1
有限制正常数字
now_stock (int) - 当前剩余库存数量）
status (tinyint) - 存在状态
1存在
2删除
act_model_arr(tinyint) - 关联活动模型
20 线上兑奖
21 线下领奖
22 线下游玩（不考虑，走路线表）
23通用
后台判断：当某商品已经被人选了报名了，就不允许删除了。
核销日志表 (verification_code_log)
基础信息
code_log_id (bigint) - 核销码日志ID
code_id (bigint) - 核销码（报名信息id）ID
user_id (bigint) - 核销用户ID（索引）
activity_id (bigint) - 活动ID
核销信息
code_type (tinyint) 核销类型1线下领奖核销（单次）2线下游玩签到 3线下游玩核销
obj_id(bigint) - 核销对象id（code_type=1时关联商品表，=2时不关联，=3时关联打卡地点表）
obj_name(varchar) - 核销对象名称(线下领奖核销时，记录奖品名字。线下游玩签到时就叫签到，线下游玩核销时，记录核销物的名称)
code_time (datetime) - 核销时间
admin_user_id(int)核销人的userid
活动报名表 (activity_signup)
基础信息
sign_id (bigint) - 报名ID
activity_id (bigint) - 活动ID
activity_model (bigint) - 活动方案
1,2,3,4,5,6,7,8
participate_mode (tinyint) - 参与模式
19: 无奖品，纯报名
20: 线上兑奖
21: 线下领奖
22: 线下游玩
act_good_num (int) - 活动的可领取礼品总数
user_id (bigint) - 用户ID
location_id (bigint) - 活动地址ID
线下领奖（21）和线下游玩（22）时，绑定的活动地址id（如果这个活动只有一个，就默认绑定那个地址，没有则默认0）
create_time (datetime) - 报名时间
参与信息
good_num (int) - 最终领奖数量
未通过时0，通过时默认改为1，儿童节活动时为根据儿童id统计出来的数量
good_id (text) - 选择的奖品ID
线上兑奖(20)和线下领奖(21)模式时，此字段有效，其他模式字段值为0
json存储：{{goodid：123，goodnum:2},{goodid：123，goodnum:2}}
route_id (bigint) - 选择的大路线ID（这个字段废弃了）
线下游玩(22)模式时，此字段有效，其他模式字段值为0
route_id (bigint) - 选择的大巴类型id(关联大巴车表)（新增字段）
线下游玩(22)模式时，此字段有效，其他模式字段值为0
good_ads_id (bigint) - id
此字段只适配线上领奖（20）模式，关联到报名收货地址（文字）表
adult_count (int) - 携带成人数
成人信息表无需改动，成人报名数据还是关联到这个报名id
child_count (int) - 携带儿童数
child_id_arr (varchar) - 关联儿童表id
逗号关联的儿童表id，例（2357,36799）
review_status (tinyint) - 审核状态
1通过
状态为通过时，可以取值当做参与信息表
2拒绝
3待审核
4用户取消
remark (varchar) - 审核备注
remark_en(varchar) - 英文审核备注
is_read_remark(tinyint) - 用户是否看过审核备注
核销信息
is_sign (tinyint) - 签到状态（针对线下游玩的类型，其他类型默认0）
0未
1已
is_receive (tinyint) - 核销状态
0未
1已
receive_user_id (int) - 核销人id
receive_time (datetime) - 核销时间
receive_code (varchar) - 此用户核销二维码
活动大巴表(新增，线下游玩时) (activity_carconfig)
基础信息
route_id (bigint) - 出行配置ID
activity_id (bigint) - 活动ID
car_name_zh (varchar) -点中文名称
汽车大巴轮船这种
car_name_en (varchar) - 点英文名称
show_status (tinyint) - 显示状态（新增字段）
1存在
2隐藏
car_max_stock (int) - 总库存数量
无限制为-1
有限制正常数字
car_now_stock (int) - 当前剩余库存数量）
delete (tinyint) - 存在状态
1存在
2删除
活动打卡点（线下游玩时）表 (activity_route)
基础信息
route_id (bigint) - 打卡点ID
activity_id (bigint) - 活动ID
name_zh (varchar) -打卡点中文名称
狮子老虎鸡蛋牛奶这种
name_en (varchar) - 打卡点英文名称
type (tinyint) - 路线类型（删除）
1: 大路线（没有1了）需删掉
2: 小景点
parent_id (bigint) - 父路线ID（改为绑定地址id）
code_image (varchar) - 打卡二维码图片路径（删除）
act_model_arr(tinyint) - 关联活动模型（这个字段删掉）
20 线上兑奖（不考虑，走商品表）
21 线下领奖（不考虑，走商品表）
22 线下游玩
23通用（不考虑，走商品表）
show_status (tinyint) - 显示状态（新增字段）
1存在
2隐藏
status (tinyint) - 存在状态
1存在
2删除
活动地址表 (activity_location)
基础信息
ads_id (bigint) - 地址ID
activity_id (bigint) - 活动ID
province (int) - 省id
city (int) - 市id
county (int) - 县区id
province_str (varchar) - 省名字
city_str (varchar) - 市名字
county_str(varchar) - 县区名字
name_zh (varchar) - 详细地址中文名称
name_en (varchar) - 详细地址英文名称
activity_max_type (tinyint) - 上限限制类型
跟随活动类型来
max_ads_participants (int) - 该地址人数上限（修改）
活动人数限制1000， 900员工 都带2娃 需消耗： 人数900 * 2 奖品1800
前500个人 领了1000个奖品，后边的就都百搭了
人数 单库存 奖品数量 以木桶最短板计
now_ads_participants (int) - 该地址现剩余人数库存（新增）
max_goods_num (int) - 商品数量库存上限（新增）
now_goods_num (int) - 当前剩余商品数库存数量（新增）
