建筑给排水知识体系详图思维导图

U154841237

2024-01-02

浏览量: 124

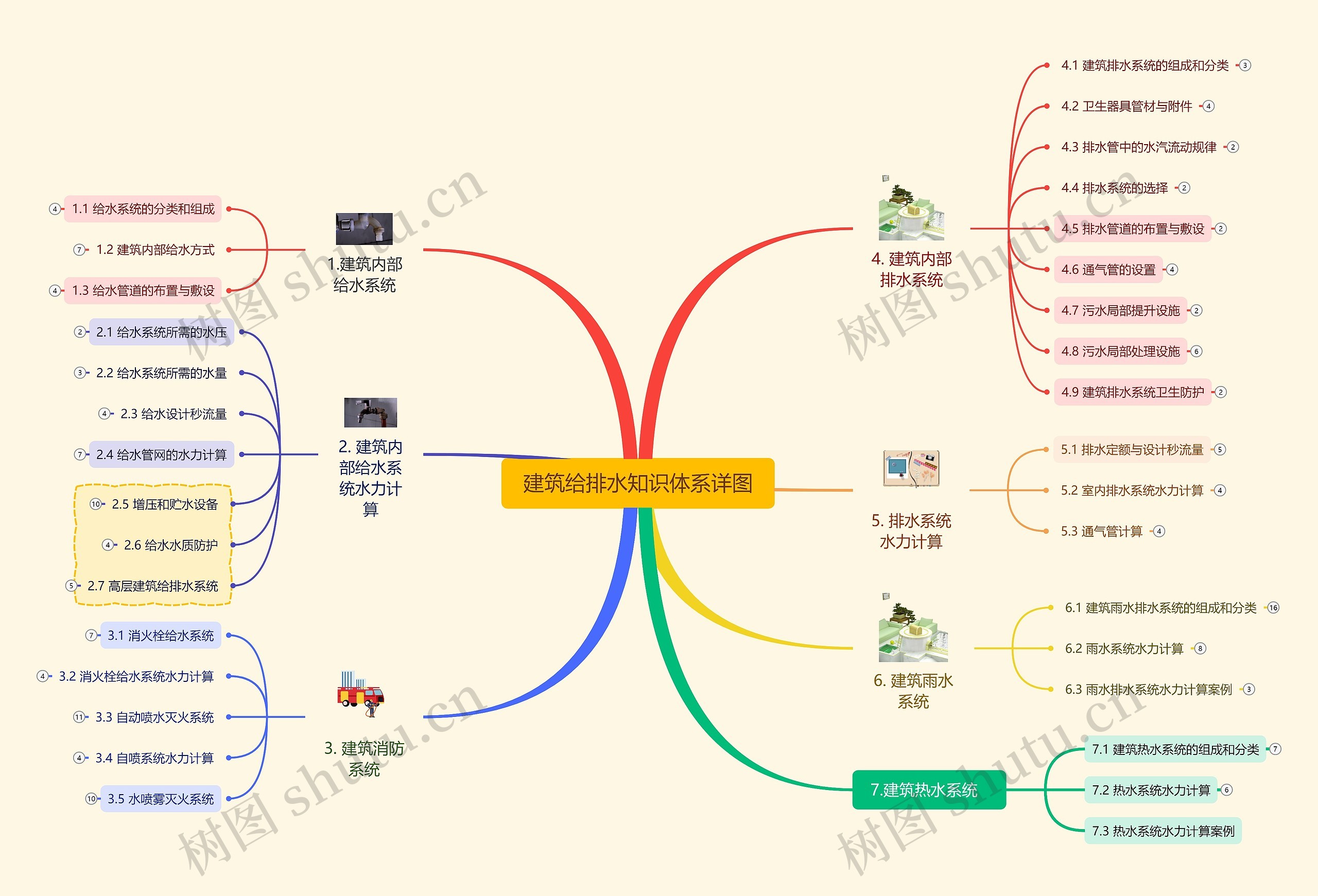

建筑给排水知识体系详图

建筑给水

排水系统

水力计算

给水系统，水力计算，消防系统等相关内容分解

树图思维导图提供《建筑给排水知识体系详图》在线思维导图免费制作，点击“编辑”按钮，可对《建筑给排水知识体系详图》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：52c30e184e16c16b3bd2fecf990e3f5e

思维导图大纲

相关思维导图模版

建筑给排水知识体系详图思维导图模板大纲

4. 建筑内部排水系统

4.1 建筑排水系统的组成和分类

生活污水

生活废水

建筑内部排水体制

4.2 卫生器具管材与附件

存水弯

地漏

清扫口

检查口

4.3 排水管中的水汽流动规律

水封及水封破坏

立管负压

4.4 排水系统的选择

排水体制

单独排放情形

4.5 排水管道的布置与敷设

同层排水

底层排水要求

4.6 通气管的设置

伸顶通气

专用通气

环形通气

器具通气

4.7 污水局部提升设施

排水泵

集水池

4.8 污水局部处理设施

化粪池

清掏期

容积计算

隔油池

降温池

医院污水处理

4.9 建筑排水系统卫生防护

弯管地漏

含病原体污水处理

1.建筑内部给水系统

1.1 给水系统的分类和组成

系统定义

生活给水系统

生产给水系统

消防给水系统

1.2 建筑内部给水方式

压力估算

直接给水

设水箱给水

水泵-水箱给水

气压给水

分区给水

分质给水

1.3 给水管道的布置与敷设

引入管

上行下给

下行上给

中分式

2. 建筑内部给水系统水力计算

2.1 给水系统所需的水压

额定压力

给水压力计算

2.2 给水系统所需的水量

额定流量

最高日用水量

最大时用水量

2.3 给水设计秒流量

定义

住宅秒流量

用水分散型公建

用水集中型公建

2.4 给水管网的水力计算

沿程水损

比阻

局部水损

公式法

当量长度法

比例估算法

水表选择

2.5 增压和贮水设备

给水水泵

变频调速原理

扬程计算

吸水管布置

气压罐

容积计算

配套水泵流量、扬程

低位水池

容积计算

生活与消防水池共用情形

2.6 给水水质防护

水质污染现象

回流污染原因

空气间隙

倒流防止器

2.7 高层建筑给排水系统

建筑高度定义

高层建筑定义

给水分区意义

分区依据

高层建筑给水方式

5. 排水系统水力计算

5.1 排水定额与设计秒流量

排水定额

排水当量

排水设计秒流量

用水分散型

用水集中型

5.2 室内排水系统水力计算

设计充满度

坡度

起端管径

立管

5.3 通气管计算

伸顶通气管

专用通气管

结合通气管

汇合管

6. 建筑雨水系统

6.1 建筑雨水排水系统的组成和分类

系统组成

雨水斗

重力式雨水斗

虹吸式雨水斗

连接管

悬吊管

雨水立管

排出管

埋地管

附属构筑物

系统分类

重力无压流

重力半有压流

压力流

檐沟排水

天沟排水

6.2 雨水系统水力计算

雨水排水量

设计暴雨强度

汇水面积

雨水斗泄流量

天沟流量

横管流量

立管流量

溢流口计算

6.3 雨水排水系统水力计算案例

天沟外排水设计案例

重力半有压流设计步骤

重力无压流设计案例

3. 建筑消防系统

3.1 消火栓给水系统

水泵接合器

消防水池

消防水箱

充实水柱

栓间距

一股水柱

两股水柱

3.2 消火栓给水系统水力计算

消防用水量

栓口压力

消防水池容积

消防水箱容积

3.3 自动喷水灭火系统

闭式与开式

系统种类

湿式

干式

预作用

雨淋

水幕

报警阀

水流指示器

压力开关

火灾探测器

3.4 自喷系统水力计算

喷头间距

基本设计参数

作用面积

喷头流量计算

3.5 水喷雾灭火系统

水雾喷头

离心雾化喷头

撞击型喷头

基本设计参数

持续喷雾时间

喷雾强度

喷头工作压力

系统响应时间

保护面积

水雾锥底圆半径

7.建筑热水系统

7.1 建筑热水系统的组成和分类

组成

第一循环系统

第二循环系统

分类

局部热水供应系统

集中热水供应系统

区域热水供应系统

7.2 热水系统水力计算

热水定额

耗热量

加热量

计算温度差

加热器与贮热容积

热水管网水力计算

7.3 热水系统水力计算案例
