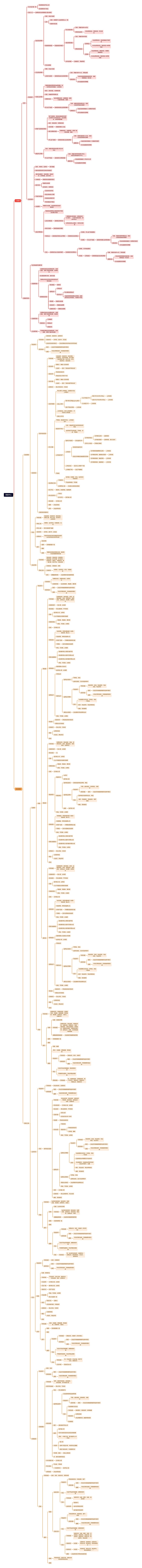

思维导图大纲
相关思维导图模版
营销中心思维导图模板大纲
小程序
首页
与UI设计图一致
活动图标放于左上方
定位图标放于左边
活动入口
如果有新活动需要显示圆点徽标
活动展示
抽奖活动弹窗
标题：幸运大抽奖
公告
文案：恭喜用户xx抽奖获得xxx一瓶
轮播中奖记录
免费抽取按钮
轮盘抽奖详情页
积分领取弹窗
文案：恭喜你抽中xx积分
领取奖品按钮
点击领取奖品，弹窗关闭，积分增加
商品领取弹窗
文案：恭喜你抽中奖品
领取奖品按钮
实物商品
点击领取奖品，跳转到确定订单页面
未点击领取奖品，我的奖品-待领取页面
优惠券
点击领取奖品，弹窗关闭，优惠券数量增加
未点击领取奖品，我的奖品-待领取页面
未中奖弹窗
文案提示：再接再厉
可关闭弹窗
红包活动弹窗
标题：红包大派送
立即参与按钮
跳转到现金红包领取弹窗
文案：恭喜你抽中xx元，充电金额
查看奖励
点击后跳转到我的余额页面，余额明细增加一条记录
未点击直接关闭弹窗
专属礼包弹窗
根据优惠券领取规则出现弹窗，包含充电后和充值后、以及首页
展示：活动标题、优惠券信息
标题：恭喜获得专属礼包
优惠券信息
包含优惠券名称、优惠面额、使用门槛和有效期、数量
开心收下按钮
跳转到专属礼包领取弹窗
文案：恭喜你获得专属礼包，奖励已发放至我的优惠券
查看奖励
点击后跳转到我的-》优惠券列表页
未点击直接关闭弹窗
新用户注册发券弹窗
新户注册后，系统自动触发针对新注册用户已开启的活动，自动领取券，系统弹窗提醒
展示：活动名称、优惠券信息
活动标题
恭喜获得新人礼包
展示优惠券信息
优惠券名称、优惠面额、使用门槛和有效期、数量
开心收下按钮
跳转到专属礼包领取弹窗
文案：恭喜你获得新人礼包，奖励已发放至我的优惠券
查看奖励
点击后跳转到我的-》优惠券列表页
未点击直接关闭弹窗
赠送积分弹窗
文案：恭喜你获得充电累计积分XX积分
开心收下按钮
跳转到积分领取弹窗
文案：恭喜你获得充电累计积分，奖励已发放至积分中心
查看奖励
点击跳转到我的-》积分中心页
未点击直接关闭弹窗
活动列表
全部、未参加、已参加
显示数量
我参加的活动在已参加列表展示
展示活动图片、活动标题、活动时间、分享按钮、进行状态
分享按钮
根据活动设置是否显示
进行状态
根据后台配置
正在进行、往期活动
不展示该活动
活动状态未开启
到达活动截止日期
活动奖品领取完毕
同时满足时不展示
点击图片
根据后台设置，点击跳转到活动详情页面
活动详情页面
根据活动的营销工具跳转到不同的活动展示页面
立即分享按钮
跳转到分享页面
调用微信分享功能，分享成功后tost提示，“分享XX活动成功，获得XX积分”
分享成功后tosk提示：50积分已到账
幸运大抽奖
跳转到抽奖详情页
专属礼包
跳转到抽专属礼包详情页
判断是否已经领取过
已领取，开心收下按钮置灰
未领取
开心收下按钮
跳转到专属礼包领取弹窗
文案：恭喜你获得专属礼包，奖励已发放至我的优惠券
查看奖励
点击后跳转到我的-》优惠券列表页
未点击直接关闭弹窗
红包
跳转到红包大派送详情页
判断是否已经领取过
已领取，打开按钮置灰
未领取
打开按钮
跳转到现金红包领取弹窗
文案：恭喜你抽中xx元，充电金额
查看奖励
点击后跳转到我的余额页面，余额明细增加一条记录
未点击直接关闭弹窗
优惠券列表
包含满减券和满折券
未使用列表
优惠券信息包含优惠券名称、优惠面额、使用门槛和有效期、使用规则
距过期仅剩5天时，提示文案
适用站点包含所有站点和指定站点两种情况
使用规则页面
抵扣类型
服务费
适用站点
所有站点
指点站点
可以查看适用站点
点击后跳转到适用站点页面，就是现在的站点列表页，只是做了筛选
有效期
根据后台配置
生效时间
根据后台配置
优惠券说明
根据后台配置
已使用列表
优惠券信息包含优惠券名称、优惠面额、使用门槛和有效期、核销信息
核销信息
订单编号
核销站点
核销时间
已过期列表
优惠券信息包含优惠券名称、优惠面额、使用门槛和有效期
后台系统
活动管理
筛选条件
字段检查
活动名称、活动状态、启用状态
活动状态
未开启、进行中、已完成
活动开启和关闭状态
活动启用状态和开始时间共同决定
按钮检查
查询
点击后列表数据根据筛选条件展示
重置
点击后清空选择，列表数据恢复全部
创建活动
活动内容设置
字段检查
活动名称、活动时间、活动标题、启用状态、活动列表图、参与对象、活动营销工具、执行平台、参与活动积分、活动说明
活动名称
弱提示：请输入活动名称
为空时
提示“活动名称不能为空”
活动时间
开始和结束时间
开始时间大于等于今天
活动标题
弱提示：请输入活动标题
为空时
提示“活动标题不能为空”
启用状态
默认开启状态，可关闭
活动列表图
默认展示上传按钮，文案提示点击上传图片
点击上传时
图片格式正确jpg/png格式
大小不超过1M
图片尺寸为300x300px
上传成功
图片尺寸不为300x300px
上传失败
大小超过1M
上传失败
图片不格式正确
上传失败
上传成功后，显示上传的图片，不在显示上传按钮
仅能上传1张
参与对象
不限制、指定用户参与、上传指定用户
指定用户参与
文案：请选择可参与该活动的会员等级
会员等级下拉框选择，可单选，多选，可删除
上传指定用户
选择文件按钮
点击选择文件
文件格式校验
文件格式正确
选择成功
文件格式错误
选择失败，提示文案？
文件大小校验
开发自己确定
上传按钮
校验是否选择文件
校验文件模版及数据是否正确
文件模板和数据格式正确
上传成功
文件模版正确，数据格式错误
上传失败
文件模版错误，数据正确
上传失败
文件模版错误，数据错误
上传失败
上传成功后
显示已上传用户个数
上传模版下载
点击下载模版
不限制
活动营销工具
工具类型
枚举值：优惠券、红包、站点折扣、轮盘抽奖
下拉选择类型，可切换
新增营销工具
点击默认跳转到优惠券
执行平台
惠知电、武侯商城、城西智停
参与活动积分
不积分
参与积分
数字输入框
活动说明
文本输入框
重置
点击后清空
保存
点击保存成功
设置活动页面样式
列表
字段检查
活动名称、活动时间、活动标题、营销工具、参与人数、活动状态、启用状态
营销工具
优惠券、站点折扣、轮盘抽奖、红包
参与人数
参与对象用户数量
活动状态
未开始、进行中、已完成
启用状态
活动开启和关闭状态根据活动启用状态和开始时间共同决定
操作
活动详情
编辑
同新增弹窗一致
删除
数据
根据活动绑定的营销工具，跳转到对应的数据明细页面
活动详情
字段检查
活动名称、活动时间、活动图片、活动标题、参与对象、参与积分、启用状态、创建人、创建时间、营销工具、执行平台、活动说明
营销工具
工具类型、工具名称、说明
工具类型
优惠券、站点折扣、红包、轮盘抽奖
操作
查看数据明细
点击弹窗对应的数据明细
营销工具
优惠券
筛选条件
字段检查
优惠券名称、优惠券类型、启用状态
优惠券类型
包含满减券、满送券、满折券
按钮检查
查询
点击后列表数据根据筛选条件展示
重置
点击后清空选择，列表数据恢复全部
新建
满减券
字段检查
优惠券名称、抵扣类型、总量、优惠券类型、说明、领取规则、使用规则、适用站点、有效期、启用状态
优惠券名称
输入框，必填项
抵扣类型
默认服务费，不可修改
总量
数字输入框，必填项
大小不能超过优惠券总数量
优惠券类型
满减券、满送券、满折券
单选，可切换，必填项
说明
文本输入框
领取规则
充电领取，单笔消费金额（电费+服务费）满xx元
充值领取，单笔充值满xx元
新用户注册
不需要设置领取次数
不限制
仅针对营销活动使用
单选，可切换，必填项
领取次数限制
活动期内每人领取次数不限
活动期内每人最多可领取xx张
活动期内每人每天最多领取xx张
单选，可切换，必填项
使用规则
服务费满xx元减x元
数字输入框，必填项
适用站点
所有站点
指定站点
选择站点按钮
可单选、多选
选择完成后，显示在选择框中
选择站点弹窗
筛选条件
字段检查
建设场所、区域、电站名称、电站类型、电站状态
按钮检查
查询
点击后列表数据根据筛选条件展示
重置
点击后清空选择，列表数据恢复全部
列表
勾选框展示在左边，可单选、多选，可取消
展示：电站名称、电站详细地址
确定、取消按钮
清空站点按钮
点击清除所有选择的站点
单选，可切换，必填项
有效期
指定时间
开始和结束时间区间
领取后x天内有效
启用状态
默认开启，可关闭
确定
必填项校验
点击后，弹出关闭
取消
满送券
字段检查
优惠券名称、抵扣类型、总量、优惠券类型、说明、赠送规则、领取规则、启用状态
优惠券名称
输入框，必填项
抵扣类型
无
总量
数字输入框，必填项
大小不能超过优惠券总数量
优惠券类型
满减券、满送券、满折券
单选，可切换，必填项
说明
文本输入框
赠送规则
赠送积分
xx积分
数字输入框
赠送商品
选择商品按钮
跳转到选择商品弹窗，单选
选择商品弹窗
筛选条件
不限、虚拟商品、实物商品、关键字
按钮检查
查询
点击后列表数据根据筛选条件展示
列表
选择商品勾选框在左边，单选
展示：商品图片、商品名称、库存数量
确定、取消按钮
数量
数字输入框
单选，可切换，必填项
领取规则
充电赠送，单笔消费金额（电费+服务费）满xx元
充值赠送，单笔充值满xx元
新用户注册
不需要设置领取次数
不限制
仅针对营销活动使用
单选，可切换，必填项
领取次数限制
活动期内每人领取次数不限
活动期内每人最多可领取xx张
活动期内每人每天最多领取xx张
单选，可切换，必填项
启用状态
默认开启，可关闭
确定
必填项校验
点击后，弹出关闭
取消
满折券
字段检查
优惠券名称、抵扣类型、总量、优惠券类型、说明、领取规则、使用规则、适用站点、有效期、启用状态
优惠券名称
输入框，必填项
抵扣类型
默认服务费，不可修改
总量
数字输入框，必填项
大小不能超过优惠券总数量
优惠券类型
满减券、满送券、满折券
单选，可切换，必填项
说明
文本输入框
领取规则
充电领取，单笔消费金额（电费+服务费）满xx元
充值领取，单笔充值满xx元
新用户注册
不需要设置领取次数
不限制
仅针对营销活动使用
单选，可切换，必填项
领取次数限制
活动期内每人领取次数不限
活动期内每人最多可领取xx张
活动期内每人每天最多领取xx张
单选，可切换，必填项
使用规则
服务费满xx元享受xx折优惠
数字输入框，必填项
适用站点
所有站点
指定站点
选择站点按钮
可单选、多选
选择完成后，显示在选择框中
选择站点弹窗
筛选条件
字段检查
建设场所、区域、电站名称、电站类型、电站状态
按钮检查
查询
点击后列表数据根据筛选条件展示
重置
点击后清空选择，列表数据恢复全部
列表
勾选框展示在左边，可单选、多选，可取消
展示：电站名称、电站详细地址
确定、取消按钮
清空站点按钮
点击清除所有选择的站点
单选，可切换，必填项
有效期
指定时间
开始和结束时间区间
领取后x天内有效
启用状态
默认开启，可关闭
确定
必填项校验
点击后，弹出关闭
取消
列表
字段检查
优惠券名称、优惠券类型、优惠券内容、总数量、领取数量、剩余数量、有效期、启用状态、创建人、创建时间
操作
详情
标题：优惠券详情
字段检查
优惠券名称、抵扣类型、优惠券类型、优惠内容、启用状态、说明、领取规则、领取次数限制、使用规则、优惠券有效期、优惠券生效时间、适用站点、总量、已领取数量、剩余数量
查看数据明细按钮
点击跳转至数据明细页面
编辑
同新增弹窗一致
删除
数据
标题：数据
展示：总数量、领取数量、剩余数量
筛选条件
字段检查
领取时间、状态、关键字
按钮检查
查询
点击后列表数据根据筛选条件展示
重置
点击后清空选择，列表数据恢复全部
导出
点击可导出列表数据，查看表格内容
可根据筛选查询，导出筛查出的数据
领取明细
字段检查
ID、优惠券名称、优惠券类型、用户手机号、领取时间、核销状态、核销站点、核销时间
站点折扣
筛选条件
字段检查
折扣券名称、启用状态
按钮检查
查询
点击后列表数据根据筛选条件展示
重置
点击后清空选择，列表数据恢复全部
新建
基本信息设置
字段检查
折扣券名称、抵扣类型、优惠内容、有效期、抵扣时段、适用站点、说明、启用状态
折扣券名称
文本输入框，必填项
抵扣类型
默认服务费，不可修改
优惠内容
折扣xx折
折扣区间0.00-10.00
有效期
开始和结束时间
折扣时段
不限时段
指定时段
开始和结束区间
可新增、删除
单选，可切换，必填项
适用站点
选择站点弹窗
筛选条件
字段检查
建设场所、区域、电站名称、电站类型、电站状态
按钮检查
查询
点击后列表数据根据筛选条件展示
重置
点击后清空选择，列表数据恢复全部
列表
勾选框展示在左边，可单选、多选，可取消
已选择的站点需要显示勾选状态
点击确定后，勾选的站点显示在指定站点列表中，去重
展示：电站名称、电站详细地址
确定、取消按钮
选择站点按钮
可单选、多选
选择完成后，显示在选择框中
清空站点按钮
点击清除所有选择的站点
单选，可切换，必填项
说明
文本输入框
启用状态
默认启用状态，可以关闭
确定，取消按钮
列表
字段检查
站点折扣券名称、抵扣类型、优惠内容、有效期、启用状态、创建人
操作
详情
标题：站点折扣详情
字段检查
站点折扣券名称、抵扣类型、优惠内容、启用状态、抵扣时段、有效期、适用站点、说明
查看数据明细
点击跳转到数据明细页面
编辑
同新增弹窗一致
删除
数据
筛选条件
字段检查
领取时间、状态、关键字（手机号码）
按钮检查
查询
点击后列表数据根据筛选条件展示
重置
点击后清空选择，列表数据恢复全部
导出
点击可导出列表数据，查看表格内容
可根据筛选查询，导出筛查出的数据
列表
字段检查
ID、站点折扣券名称、享受折扣、消费站点、服务费原价、折扣价、使用时间
红包
筛选条件
字段检查
名称、启用状态
按钮检查
查询
点击后列表数据根据筛选条件展示
重置
点击后清空选择，列表数据恢复全部
新建
标题：新增红包
字段检查
红包名称、红包个数、发放方式、红包封面、类型、启用状态
红包名称
文本输入框，必填项
红包个数
数字输入框，必填项
发放方式
拼手气红包
红包封面
单选，可切换，必填项
默认勾选第一张
类型
现金红包
金额xx
红包金额内置，只能选择
启用状态
默认开启，可关闭
确定
必填项校验
点击后，弹出关闭
取消
列表
字段检查
名称、总数量、领取数量、剩余数量、启用状态、创建人
操作
编辑
同新增弹窗一致
删除
数据
筛选条件
字段检查
领取时间、关键字（手机号码）
按钮检查
查询
点击后列表数据根据筛选条件展示
重置
点击后清空选择，列表数据恢复全部
导出
点击可导出列表数据，查看表格内容
可根据筛选查询，导出筛查出的数据
列表
字段检查
ID、红包名称、红包内容、用户手机号、领取时间
红包内容
现金红包xx元
轮盘抽奖
筛选条件
名称、状态
按钮检查
查询
点击后列表数据根据筛选条件展示
重置
点击后清空选择，列表数据恢复全部
新增弹窗
字段检查
名称、是否开启抽奖、活动规则、奖品设置、未中奖提示语
是否开启抽奖
默认开启，可关闭
奖品设置
奖品
默认谢谢参与
选择商品按钮
点击跳转到商品选择页面
筛选条件
不限、虚拟商品、实物商品，关键字
按钮检查
查询
点击后列表数据根据筛选条件展示
列表
勾选框展示在左边
字段检查
商品图片、商品名称、库存数量
确定按钮
必填项校验
点击弹窗关闭，数据关联成功
取消按钮
虚拟商品不用上传
数量
数字输入框
指本次抽奖活动对应奖品总的数量
例如：一等奖 5名，表示最多5人中一等奖
中奖率
输入框
按单个商品计算，中奖率为正整数
商品个数为0时，中奖概率为0
可新增、删除
奖品上限校验
注：最多设置8项奖品
未中奖提示语
文本输入框
积分兑换
可勾选、可取消
一次消耗积分
数字输入框
保存按钮
点击保存成功
列表
字段检查
名称、状态、抵扣积分、规则说明
操作
数据
抽奖记录
筛选条件
开始结束时间、中奖结果、用户
按钮检查
查询
点击后列表数据根据筛选条件展示
重置
点击后清空选择，列表数据恢复全部
导出
点击可导出列表数据，查看表格内容
列表
字段检查
抽奖时间、头像、昵称、电话、抽奖结果
抽奖结果
谢谢参与
抽中实物商品名称
抽中虚拟商品名称
兑奖记录
筛选条件
开始结束时间、发货状态、用户、奖品
按钮检查
查询
点击后列表数据根据筛选条件展示
重置
点击后清空选择，列表数据恢复全部
导出
点击可导出列表数据，查看表格内容
列表
字段检查
抽奖时间、头像、昵称、电话、中奖奖品、兑换状态、兑换时间、发货状态、发货时间、物流公司、物流单号、物流信息
兑换状态
未兑换
兑换时间、发货状态、发货时间、物流公司、物流单号、物流信息显示“--"
发货状态
未发货
发货时间、物流公司、物流单号、物流信息显示“--"
查看
点击跳转到订单物流信息页面
编辑
修改奖品后，抽奖记录、兑换记录奖品名称相应修改
删除
