学会PLC选配、装调与维护思维导图

U151363305

2023-12-06

浏览量: 58

学会PLC选配、装调与维护

装配知识

产品装配

装配技术

PLC选配，安装，接线，调试与维护内容讲解

树图思维导图提供《学会PLC选配、装调与维护》在线思维导图免费制作，点击“编辑”按钮，可对《学会PLC选配、装调与维护》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：e7f6c7da9a392a282dabbcd6af6492ce

思维导图大纲

相关思维导图模版

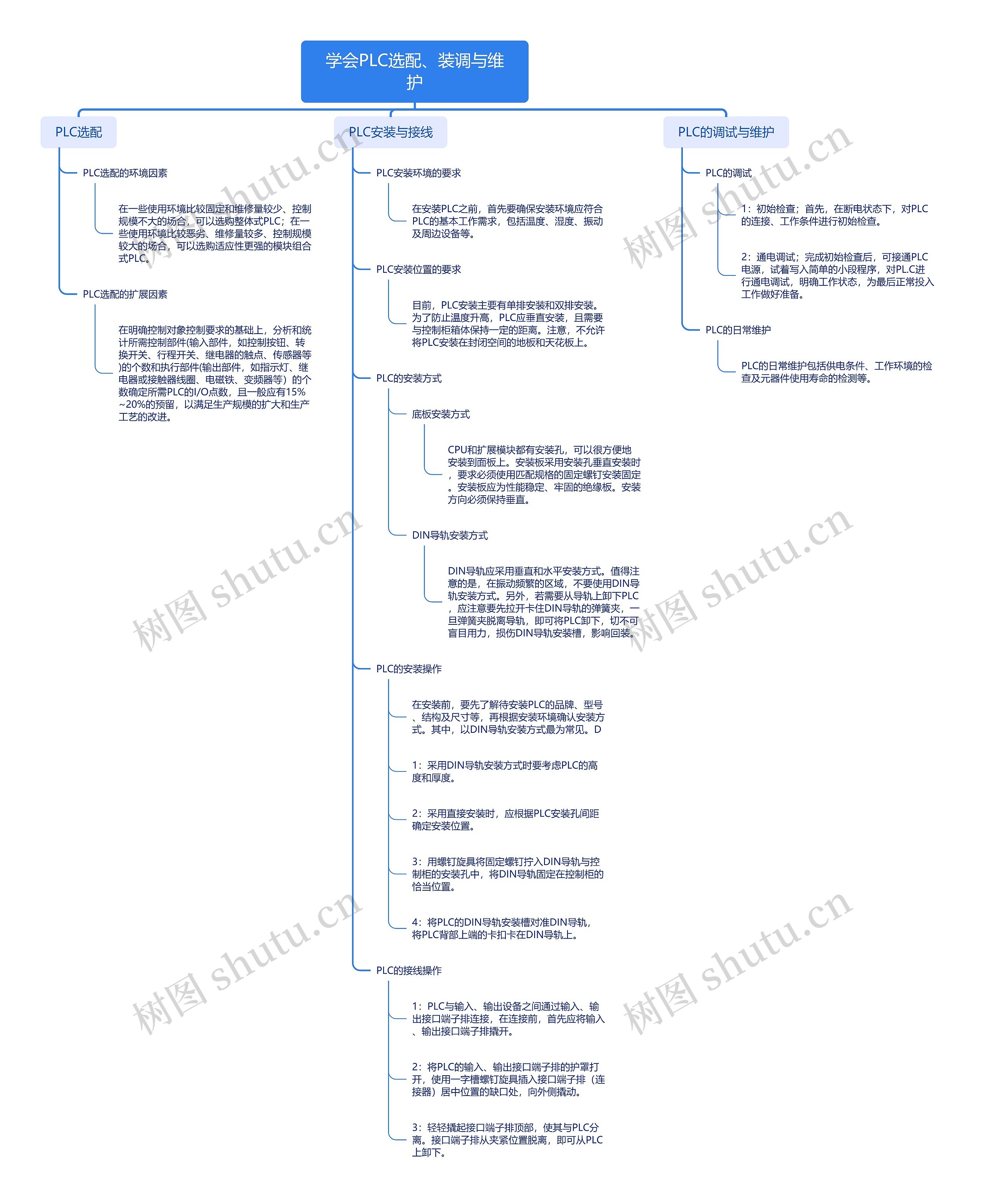

学会PLC选配、装调与维护思维导图模板大纲

PLC选配

PLC选配的环境因素

在一些使用环境比较固定和维修量较少、控制规模不大的场合，可以选购整体式PLC；在一些使用环境比较恶劣、维修量较多、控制规模较大的场合，可以选购适应性更强的模块组合式PLC。

PLC选配的扩展因素

在明确控制对象控制要求的基础上，分析和统计所需控制部件(输入部件，如控制按钮、转换开关、行程开关、继电器的触点、传感器等)的个数和执行部件(输出部件，如指示灯、继电器或接触器线圈、电磁铁、变频器等）的个数确定所需PLC的I/O点数，且一般应有15%~20%的预留，以满足生产规模的扩大和生产工艺的改进。

PLC安装与接线

PLC安装环境的要求

在安装PLC之前，首先要确保安装环境应符合PLC的基本工作需求，包括温度、湿度、振动及周边设备等。

PLC安装位置的要求

目前，PLC安装主要有单排安装和双排安装。为了防止温度升高，PLC应垂直安装，且需要与控制柜箱体保持一定的距离。注意，不允许将PLC安装在封闭空间的地板和天花板上。

PLC的安装方式

底板安装方式

CPU和扩展模块都有安装孔，可以很方便地安装到面板上。安装板采用安装孔垂直安装时，要求必须使用匹配规格的固定螺钉安装固定。安装板应为性能稳定、牢固的绝缘板。安装方向必须保持垂直。

DIN导轨安装方式

DIN导轨应采用垂直和水平安装方式。值得注意的是，在振动频繁的区域，不要使用DIN导轨安装方式。另外，若需要从导轨上卸下PLC，应注意要先拉开卡住DIN导轨的弹簧夹，一旦弹簧夹脱离导轨，即可将PLC卸下，切不可盲目用力，损伤DIN导轨安装槽，影响回装。

PLC的安装操作

在安装前，要先了解待安装PLC的品牌、型号、结构及尺寸等，再根据安装环境确认安装方式。其中，以DIN导轨安装方式最为常见。D

1：采用DIN导轨安装方式时要考虑PLC的高度和厚度。

2：采用直接安装时，应根据PLC安装孔间距确定安装位置。

3：用螺钉旋具将固定螺钉拧入DIN导轨与控制柜的安装孔中，将DIN导轨固定在控制柜的恰当位置。

4：将PLC的DIN导轨安装槽对准DIN导轨，将PLC背部上端的卡扣卡在DIN导轨上。

PLC的接线操作

1：PLC与输入、输出设备之间通过输入、输出接口端子排连接，在连接前，首先应将输入、输出接口端子排撬开。

2：将PLC的输入、输出接口端子排的护罩打开，使用一字槽螺钉旋具插入接口端子排（连接器）居中位置的缺口处，向外侧撬动。

3：轻轻撬起接口端子排顶部，使其与PLC分离。接口端子排从夹紧位置脱离，即可从PLC上卸下。

PLC的调试与维护

PLC的调试

1：初始检查；首先，在断电状态下，对PLC的连接、工作条件进行初始检查。

2：通电调试；完成初始检查后，可接通PLC电源，试着写入简单的小段程序，对PL.C进行通电调试，明确工作状态，为最后正常投入工作做好准备。

PLC的日常维护

PLC的日常维护包括供电条件、工作环境的检查及元器件使用寿命的检测等。
