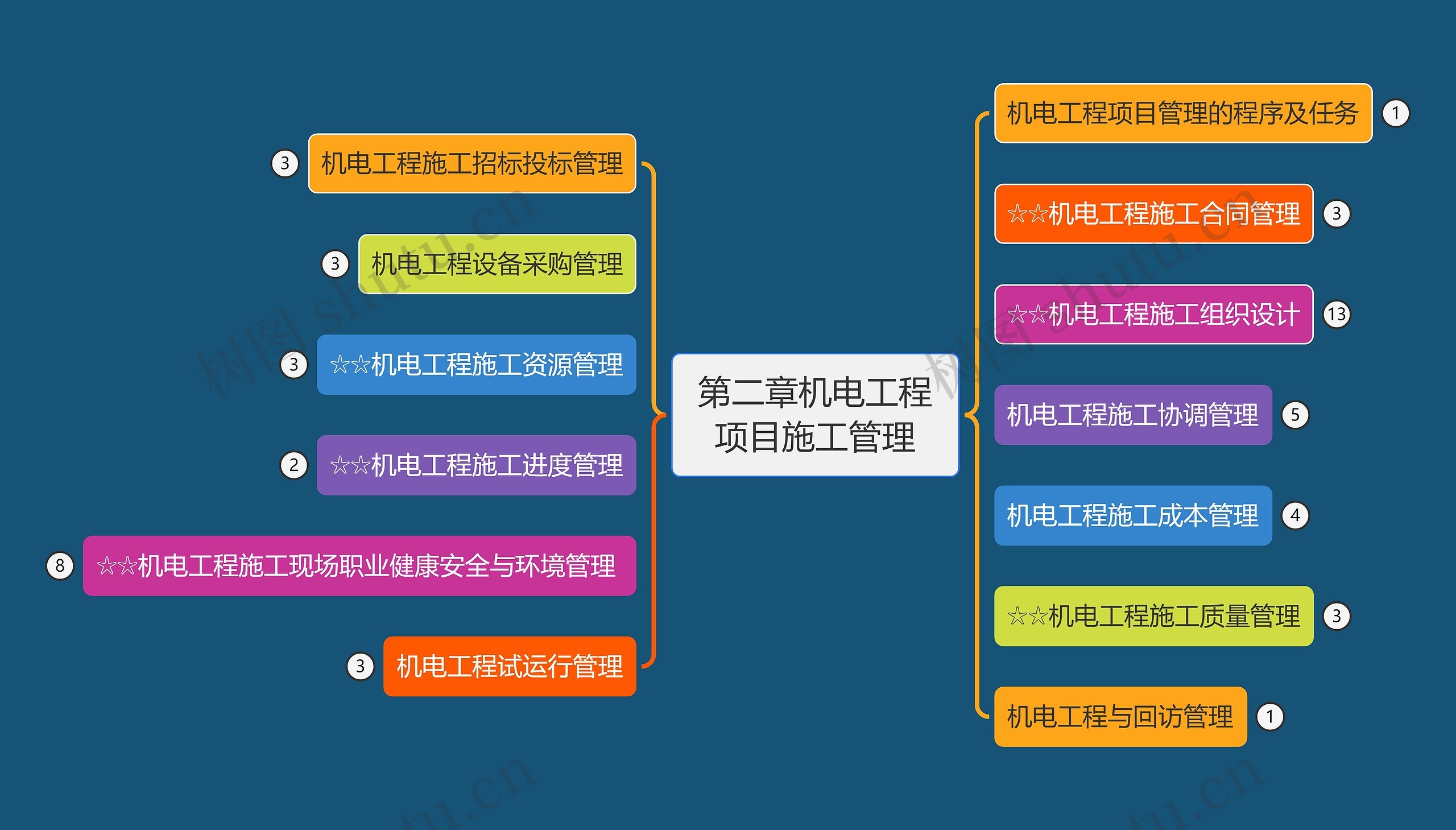

第二章机电工程项目施工管理

树图思维导图提供《第二章机电工程项目施工管理》在线思维导图免费制作，点击“编辑”按钮，可对《第二章机电工程项目施工管理》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：ffd0a09aaeec91dfcf794f4a54504fe6

思维导图大纲

机电工程项目管理的程序及任务

材料采购合同的履行环节? 产品的交付、交货检验的依据、产品数量的验收、产品的质量检验、采购合同的变更

机电工程施工招标投标管理

商务标价的策略：不平衡报价法、多方案报价法、增加建议方案法、投标前突然竞价法、无利润竞标法

电子招标系统根据功能不同分为：交易平台、公共服务平台、行政监督平台

P263看图案例非金属膨胀节的作用？施工安装时有哪些要求？作用：补偿管道的热伸长，减小管壁的热膨胀力和作用在阀件或支架结构上的作用力；安装要求：根据技术规范规定，烟风道上的非金属补偿器安装时应确保导流板安装方向及间隙符合设计要求，有足够的膨胀补偿量且密封良好。

☆☆机电工程施工合同管理

总承包单位对分包单位的全过程管理？从施工准备、进场施工、工序交验、工程保修及技术、质量、安全、进度、工程款支付分包质量验收过程？分包单位自行检验合格后，均应事先通单位通知知总承包单位组织预验收，经认可后有总承包通知业主组织检查验收。

索赔成立的前提条件有哪些？ 1）与合同对照，事件已造成承包人工程项目成本的额外支出或直接工期损失； 2 ）造成费用增加或工期损失的原因，按合同约定不属于承包人的行为责任或风险责任； 3）承包人按合同规定的程序和时间提交索赔意向通知和索赔报告。

索赔主要考计算

机电工程设备采购管理

设备建造大纲的内容有哪些？ 1）制定监造计划及进行控制和管理的措施； 2）明确设备监造单位； 3）明确设备监造过程； 4）明确有资格的相应专业技术人员到设备制造现场进行监造工作； 5）明确设备监造的技术要点和验收实施要求。

设备验收色主要依据有哪些？采购合同、相关技术文件标准、监造大纲

P287案例题算工期

☆☆机电工程施工组织设计

编制对象及作用 1）施工组织总设计对象：以整体工程或若干个单位工程组成的群体工程作用：对整个项目的施工全程起统筹规划和重点控制依据：施工单位工程施工组织设计和专项工程施工组织设计 2）单位工程设计对象：以单位工程作用：对单位工程的施工过程起指导和制约 3）专项工程施工组织设计对象：以专项工程作用：对分部工程或专项工程的施工起指导作用

子主题 1

如何进行专项施工方案的编制、审查、实施？ 1、施工单位应当在危险性较大的分部分项工程施工前组织工程技术人员编制专项施工方案，实行总承包的，应由施工总承包单位组织编制。危大工程实行分包的，其专项施工方案可由专业分包单位组织编制； 2、专方案项施工应由施工单位技术负责人审核签字，加盖单位公章，并由总监理师签字，加盖执业印章后方可实施。危大工程实行分包的并由分包单位编制的专项施工方案的，专项施工方案应当由总承包单位技术负责人及分包单位技术负责人共同审核签字，并加盖单位公章。 3、对于超过一定规模的危险性角度的分专项部分项工程，施工单位应当组织召开专家论证会对专项施工方案进行论证，实行施工总承包的，由施工总承包单位组织召开专家论证会，专家论证前专项施工方案应当通过施工单位审核和总监理工程师审查。

危大工程： 1）采用非常规起重设备、方法，且单机起吊量在10KN及以上的起重吊装工程； 2）采用起重机械进行安装的工程； 3）起重机械安装和拆卸工程

超过一定规模的危大工程（需要专家论证） 1）采用非常规起重设备、方法，且单件起吊重量在100KN以上的起重吊装工程； 2）起重量300KN及以上，或搭设总高度在200m及以上，或搭设基础标高在200m及以上的起重机械安装拆卸工程； 3）钢结构安装工程：跨度≥36m； 4）大型结构整体顶升、平移、转体的施工工艺：重量≥1000KN

施工组织设计编制的内容？工程概况、编制依据、施工部署、施工进度计划、施工准备与资源配置计划、主要施工方法、主要施工管理措施、施工现场平面布置

施工方案的编制内容？工程概况、编制依据、施工安排、施工进度计划、施工准备与资源配置计划、施工方法及工艺要求、质量安全环境保证措施

子主题 1

施工组织设计编制的依据： 1）与工程建设有关的法律法规、标准规范、工程所在地区行政主管部门的批准文件； 2）工程施工合同，招标投标文件及建设单位相关要求； 3）工程文件：如施工图纸、技术协议、主要设备材料清单、主要设备技术文件、新产品工艺性试验资料、会议纪要等 4）工程施工规范的现场条件，与工程有关的资源条件，工程地质、水文地质及气象等自然条件； 5）企业技术标准、管理体系文件、企业施工能力、同类工程施工经验

施工方案编制的依据？与工程有关的法律法规、标准规范、施工合同、施工组织设计、设计文件、设备技术文件、施工现场条件、施工企业管理制度及同类工程施工经验

施工设计交底？何时、何人、交何底 1、工程开工前，施工组织设计的编制人员应向现场施工管理人员作施工组织设计交底，以做好施工准备工作。 2、施工组织设计交底的内容包括：工程特点、难点；主要施工工艺及施工方法；施工进度安排；项目组织机构设置与分工；质量、安全技术措施等

施工方案交底？ 1、工程施工前，施工方案的编制人员应向施工作业人员进行施工方案交底。除分项、专项工程的施工方案需要进行技术交底外，涉及“四新”技术（即新产品、新材料、新技术、新工艺）以及特殊环境、特殊作业等也必须向施工作业人员交底。 2、交底内容：施工程序和顺序、施工工艺、操作方法、要领、质量控制、安全措施

子主题 1

☆☆机电工程施工资源管理

1）特种作业人员要求：特种作业人员:指直接从事容易发生人员伤亡事故，对操作作者本人、他人及周围设施的安全有重大危险因素作业的人员。涉及的作业范围通常有:电工作业、金属焊接切割作业、起重机械(含电梯)作业、企业内机动车辆驾驶(轮机驾驶)、登高架设作业、锅炉作业(含水质化验)、压力容器操作、爆破作业、放射线作业等管理要求特种作业人员必须持证上岗。特种作业操作证复审年限，以相关主管部门规定为准。对离开特种作业岗位6个月以上的特种作业人员，上岗前必须重新进行考核，合格后方可上岗作业。 2）特种设备作业人员的要求 (1)从事锅炉、压力容器与压力管道焊接的焊工的要求 1)基本要求:焊接应由持有相应类别的“锅炉压力容器压力管道焊工合格证书”的焊工担任。 2)合格证管理要求:焊工合格证(合格项目)有效期以相关主管部门规定为准。中断受监察设备焊接工作6个月以上的，再从事受监察设备焊接工作时，必须重新考试。 (2)无损检测人员的要求？ 1)级别分类和要求:无损检测人员的级别分为:I级(初级)、Ⅱ级(中级)、Ⅲ级(高级)。其中: I级人员可进行无损检测操作，记录检测数据，整理检测资料。 Ⅱ级人员可编制一般的无损检测程序，并按检测工艺独立进行检测操作，评定检测结果，签发检测报告。 Ⅲ级人员可根据标准编制无损检测工艺，审核或签发检测报告，解释检测结果，仲裁Ⅱ级人员对检测结论的技术争议。

材料进场验收要求？ 1.进场验收、复检。在材料达进场时必须根据进料计划、送料凭证、质量保证书或产品合格证，进行材料的数量和质量验收;要求复检的材料应有取样送检证明报告。 2.按验收标准、规定验收。验检收工作按质量验收规范和计量检测规定进行。 3.验收内容应完整，包括品种规格、型号、质量、数量、证件等。 4. 做好记录、办理验收1验收要做好记录、办理验收手续。 5.不合格的材料拒绝接收。

材料领发要求 1、建立领发料台账。 2、限额领料。 3、定额发料。 4、超限额用料经签发批准。

机电工程施工协调管理

内部协调管理的分类 1、与施工进度计划安排的协调 2、与施工资源分配供给的协调 3、与施工质量管理的协调 4、与施工安全管理的协调 5、与施工作业面安排的协调 6、与施工工程资料形成的协调

与施工单位有合同契约关系的单位的协调单位发包单位、业主及其代表监理单位；材料供应单位或个人、设备供应单位、施工机械出租单位、经委托的检查、检测、试验单位、临时设施场地或建筑物出租单位或个人、其他

与施的工单位有洽谈协商记录单位的协调工程设计单位；与工程试运转相关的市政供水、供气、供热、供电单位；交通市政运输道路管理以及航道、车站、港口、码头的管理单位；通信、污水排放、建筑处置等管理单位、其他；

对施工行为监督检查单位的协调单位工程质量监督机构；施工安全监督机构；特种设备安全监督机构；消防安全监督机构；环保监察机构；海关和检验检疫机构；其他；

与人员驻地生活相关单位或个人的协调工程所在地的基层行政机构；工程所在地的公安机构；工程所在地的医疗机构；租用临时设施的房东；工程周边的居民；其他

☆☆机电工程施工进度管理

机电工程施工进度控制的主要措施 1、组织措施2、技术措施3、合同措施经济措施

赢得值法 1）已完工程预算费用（BCWP）=已完工程量×预算单价 2）计划工程预算费用（BCWS) =计划工程量×预算单价 3）已完工程实际费用（ACWP) =已完工程量×实际单价费用偏差（CV)=已完工程预算费用-已完工程实际费用进度偏差(SV)=已完工程预算费用-计划工程预算费用费用绩效指数（CPI)=已完工程预算费用÷已完工程实际费用进度绩效指数(SPI)=已完工程预算费用÷计划工程预算费用

机电工程施工成本管理

项目成本计划编制的方法： 1）施工预算法 2）技术节约措施法 3）成本习性法：人工费、材料费、机械使用费、措施费、施工管理费 4）清单测算法

项目成本的控制方法主要有 1）以目标成本控制成本支出 2）用工期-成本同步的方法控制成本 3）在施工项目成本控制中，按施工图预算，实行“以收定支”，或者“量入为出”，是最有效的方法之一。

施工成本控制措施有哪些？ 1）人工费成本的控制措施； 2）工程设备成本控制措施； 3）材料成本的控制措施； 4）施工机械成本的控制措施； 5）其他直接费的控制措施； 6）间接费用的控制措施。

应如何控制劳动力成本？ 1）严格劳动组织，合理安排生产人工进出厂时间； 2）严密劳动定额管理，实行计件工资制； 3）加强技术培训，强化生产工人技术素质，提高劳动生产率；

☆☆机电工程施工现场职业健康安全与环境管理

环境保护技术要点

1. 扬尘控制 (1)运送土方、垃圾、设备及建筑材料等时，不应污损道路。运输容易散落、飞扬、流漏的物料的车辆，应采取措施封闭严密。施工现场，出口应设置洗车设施，保持开出现场车辆的清洁。 (2)现场道、加工区、材料堆放区宜及时进行地面硬化。 (3)土方作业阶段，采取洒水、覆盖等措施，达到作业区目测扬尘高度小于 1.5m，不扩散到场区外。 (4)对产生扬尘的材料应采取覆盖措施;对粉末状材料应封闭存放。 (5)建(构)筑物机械拆除前，做好扬尘控制计划(6)拆除爆破作业前应做好扬尘控制计划。 (7)不得在施工现场燃烧废弃物。 (8)管道和钢结构预制应在封闭的厂房内进行喷砂除锈作业

2.噪声与振动控制 (1)在施工场界对噪进行时监测与控制，现场噪排不得超过《建筑施工场界环境噪声排放标准》GB 12523-2011的规定。 (2)尽量使用低噪声、低振动的机具，采取隔声与隔振措施措。（白天70分贝、时间6:00--22:00；夜间55分贝、时间22:00--6:00） 3.光污染控制 (1)夜间电焊作业应采取遮挡措施，避免电焊弧光外泄。 (2)大型照明灯应控制照射角度，防止强光外泄。

4.水污染控制 (1)在施工现场应针对不同的污水，设置相应的处理设施。 (2)污水排放应委托有资质的单位进行废水水质检测，提供相应的污水检测报告。 (3)保护地下水环境。采用隔水性能好的边坡支护技术。 (4)对于化学品等有毒材料、油料的储存地，应有严格的隔水层设计，做好渗漏液收集和处理。

5.土壤保护 (1)保护地表环境，防止土壤侵蚀、流失。因施工造成的裸土应及时覆盖。 (2)污水处理设施等不发生堵塞、渗漏、溢出等现象。 (3)防腐保温用油漆、绝缘脂和易产生粉尘的材料等应妥善保管，对现场地面造成污染时应及时进行清理。 (4)对于有毒有害废弃物应回收后交有资质的单位处理，不能作为建筑垃圾外运。 (5)施工后应恢复施工活动破坏的植被。

6.建筑垃圾控制 (1)制订建筑垃圾减量化计划。 (2)加强建筑垃圾的回收再利用，力争建筑垃圾的再利用和回收率达到 30%。碎石类、土石方类建筑垃圾应用作地基和路基回填材料。 (3)工现场生活区应设置封闭式垃圾容器，施工场地生活垃圾实行袋装化，及时清运。

7.地下设施、文物和资源保护 (1工应调查清楚地下各种设施，做好保护计划，保证施工场地周边的各类管道、管线、建筑物、构筑物的安全。 (2)进行地下工程施工或基础挖掘时，如发现化石、文物、电缆、管道、爆炸物等，应立即停止施工，及时向有关部门报告，按有关规定妥善处理后，方可继续施工。

8. 施工现场环境保护 (1)焊接环境保护 1)风力、气温、湿度超出规范要求会对焊接作业带来负面影响; 2)焊接产生烟尘、废弃的焊条头和脱落的渣皮会对作业区域空气、土壤造成污染。 (2)容器试压环境保护 1)试压介质为水时，随意排放水会造成土壤污染;2)试压介质为空气时，泄压噪声影响人身健康。 (3)施工现场环境保护 1)施工现场严禁焚烧各类废弃物; 2)严禁将未经处理的有毒、有害废弃物直接回填。

☆☆机电工程施工质量管理

三、施工质量“三检制” 施工质量的三级检查制度，简称“三检制”，即操作者的“自检”，施工人员之间的“互检”(交接检)和专职质量检验人员“专检”相结合的一种检验制度。 1.自检。是指由施工人员对自己的施工作业或已完成的分项工程进行自我检验，实施自我控制、自我把关，及时消除异常因素，以防止不合格产品进入下道作业。 2.互检。是指①同组施工人员之间对所完成的作业或分项工程进行互相检查，或是②本班组的质量检查员的抽检，或是③下道作业对上道作业的交接检验，是对自检的复核和确认。 3.专检。是指质量检验员对分部、分项工程进行检验，用以弥补自检、互检的不足。

（ABC排列图结构形式）主要因素A类（0--80%）次要因素B类（80--90%）一般因素C类（90-100%）

机电工程试运行管理

试运行前应具备的条件条件=实体+资料+人机料法环+安全 1.中间验收合格设备及其附属装置、管路、管线系统等均应全部施工完毕。 2.资源条件满足 (1)试运行需要的能源、介质、润滑油脂、材料、工机具、检测仪器、安全防护设施及用具等均应符合试运行的要求。 (2)设备及周围环境应清扫干净，设备附近不得进行粉尘或噪声较大的作业。 (3)消防道路畅通，消防设施的配置应符合要求。 3.技术组织工作已完成 (1)试运行方案、应急急预案已编制并经批准 (2)试运行组织已建立立，分上明确，责任清楚。 (3)参加试运行的人员员应熟悉设备的构造、性能和设备的技术文件;熟悉试运运行方案，掌握操作规程及试运行的具体步骤和操作方法。

联动试运行前必须具备的条件 1.单位工程质量验收合格 (1)中间交接已完成(2)质量验收合格 2.单体试运行全部合格 3.工艺系统试验合格 4.管理要求已完善 5.资源条件已满足 6.准备工作已完成总结: 各阶段试运行条件=人机料法环+上一阶段完成

负荷试运行前应具备的条件 1.联动试运行已完成 2.制度和技术文件已完善 3.资源条件已具备总结: 各阶段试运行条件=人机料法环+上一阶段完成

机电工程与回访管理

二、工程保修的责任范围 2.对保修期保修范围内发生的质量问题，应先由建设单位组织设计、施工等单位分析质量问题的原因，确定保修方案，由施工单位负责保修。 (1)质量问题确实是由于施工单位的施工责任或施工质量不良造成的，施工单位负责修理并承担修理费用。 (2)质量问题是由双方的责任造成的，应协商解决，商定各自的经济责任，由施工单位负责修理。系微信3849178 谁的责任谁出钱，施工单位修理
